Montage- und Betriebsanleitung
VX Solo II (T°C 200u)

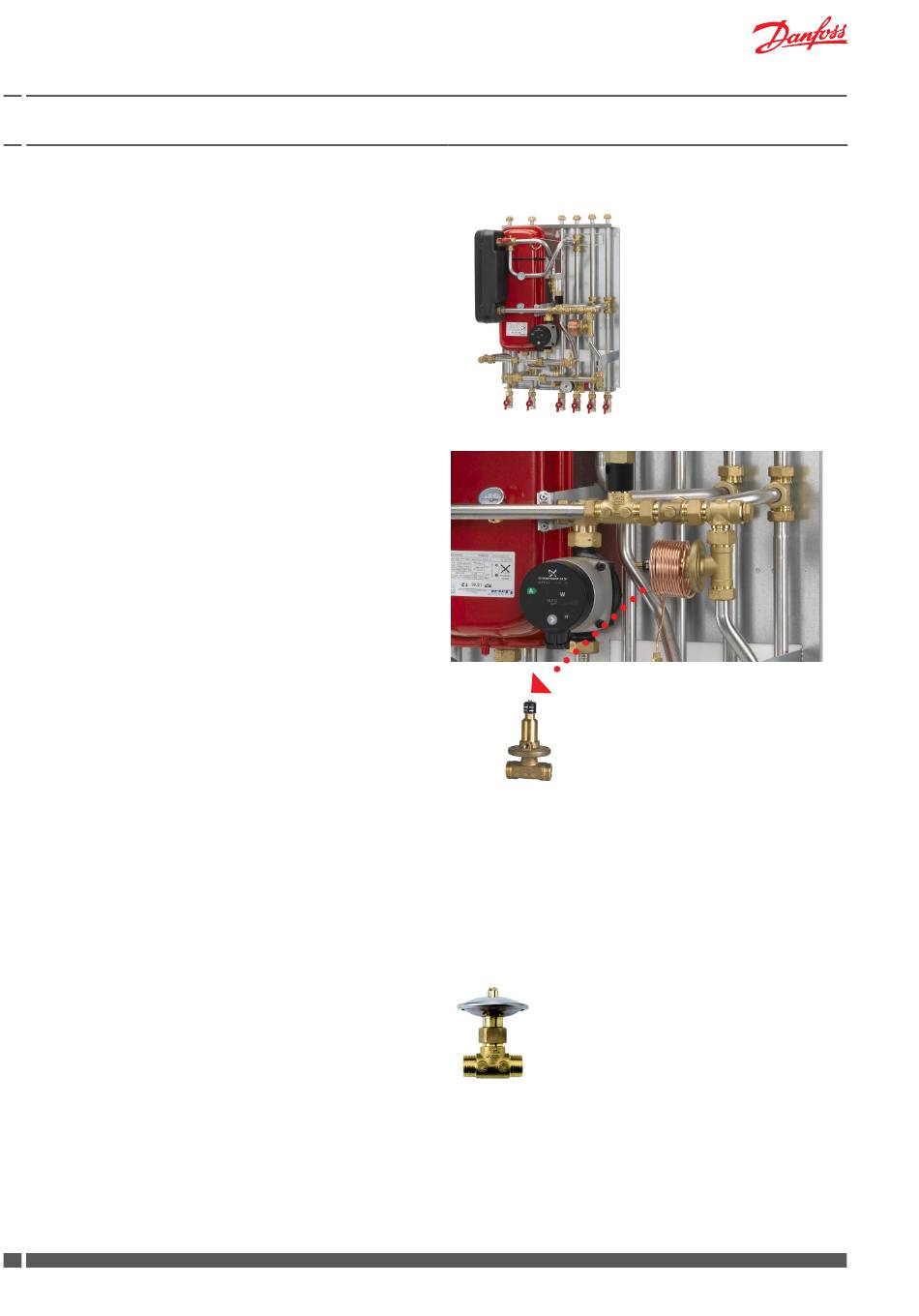

11.0 Beschreibung von VX Solo II Variante
11.1 VX Solo II (T°C 200u)
Indirekte Fernwärme Anschlussstation für Einfamilienhäuser, Rei-
henhäuser und Wohnungen. Mit einem Heizkreis für Heizkörper
oder Fussbodenheizung. Wandmontage mit Anschlussleitungen
nach oben und unten.
Die Vorlauftemperatur zum Heizkreis wird durch ein selbsttätiges
Thermostat T°C 200u geregelt.
Bitte beachten:
Varianten mit anderen Komponenten können vorkommen und kön-
nen von der Abbildung abweichen.
Die jeweils gültigen Bedienungsanleitungen der eingebauten Kom-
ponenten werden immer der Lieferung beigelegt.
Differenzdruckregler
(Standard auf Systeme mit selbsttätigen Thermostat).
Der Differenzdruckregler reduziert den schwankenden Druck des
Fernwärmenetzes auf einen kleinen und festen betriebsdruck in der
Station, und sichert dadurch optimale Betriebsbedingungen für die
Regeleinrichtung.
Differenzdruckregler AVPL
Der AVPL ist ein selbsttätigen Differenzdruckregler für PN 16 mit
einstellbarem Differenzdruck. Der AVPL hält den Differenzdruck auch
bei veränderlichem Eingangsdruck konstant.
Der AVPL ist auf einen beliebigen Differenzdruck zwischen 0,05 bar
und 0,25 bar einstellbar. Werkseits ist der Regler auf 0,1 bar eingestellt.
Eine Umdrehung der Einstellspindel mit einem Inbusschlüssel NV 3.1
entspricht ca. 0,01 bar. Die gewünschte Raumtemperatur ist an den
Heizkörperthermostaten einzustellen.
Die Reglereinstellungen können in Übereinstimmung mit den beilie-
genden Instruktionen geändert werden.
Differenzdruckregler (PN 16) AVPL
Einbau im Rücklauf, beliebigen Differenzdruck einstellbar.
AVPL
Alternativer Differenzdruckregler TD200
Alternativ kann einen Differenzdruckregler Typ TD200 in der Sta-
tion eingebaut werden.
Der Differenzdruckregler TD200 ist vom Werk mit festem Sollwert
voreingestellt und soll nicht nachgestellt werden.
24 DKDHR
VI.GP.P1.03
Danfoss District Energy
