Montage- und Betriebsanleitung

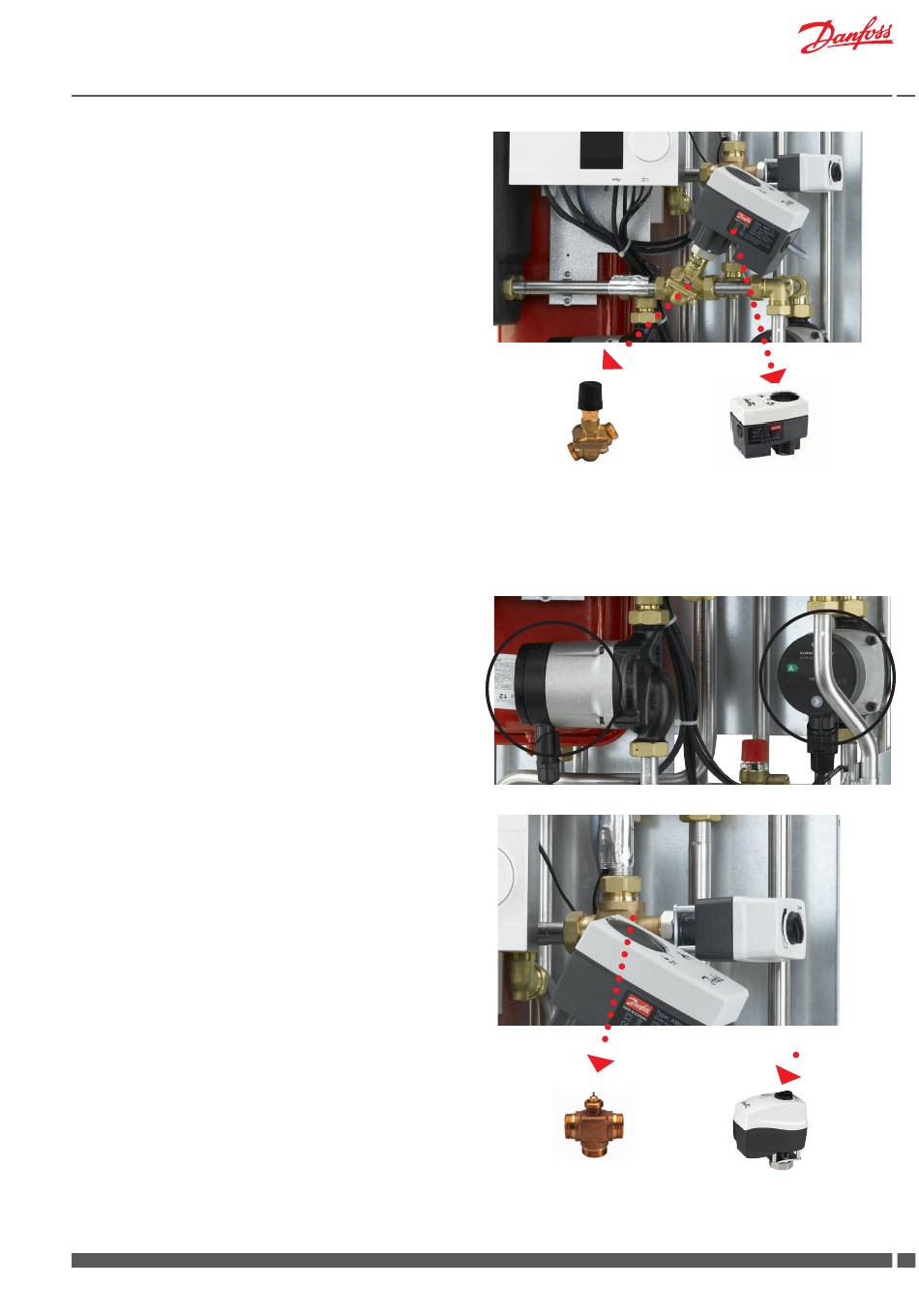

Regelung des Heizkreises
Zur Regelung des Heizkreises ist die VX Solo II H primärseitig mit einem
Volumenstromregler mit Motorstellventil Danfoss AHQM und einem
elektrischen Stellantrieb Danfoss AMV 130, das dem elektronischen
Regler angeschlossen ist, ausgestattet.
Der Regler ist drucklos geöffnet und schließt, wenn der eingestellte
maximale Volumenstrom überschritten wird.
Der Regler ist mit einem Druckbegrenzungsventil ausgestattet, das die
Stellmembrane vor einem zu hohen Differenzdruck schützt.
Die Funktionsfähigkeit des Reglers und des Stellantriebes ist werks-
seitig überprüft.
Siehe bitte beigelegte Bedienungsanleitungen,
Elektrischer Stellantrieb AMV 150
Volumenstromregler mit Motorstellventil AHQM
Umwälzpumpe, Heizkreis
Siehe bitte Punkt 12, Seite 48 für weitere Informationen über
Umwälzpumpe.
Regelung des Fußbodenheizkreises
Für Regelung des Heizkreises ist die VX Solo II mit einem 3-Wege
Stellventil VMV und einem elektronischen Stellantrieb Danfoss AMV
150, das dem elektronischen Regler angeschlossen ist, ausgestattet.
Die Funktionsfähigkeit des Stellventils und des Stellantriebes ist
werksseitig überprüft.
Bei Betriebsproblemen lässt sich der Stellantrieb manuell schließen.
Manuelles Schließen erfolgt über den Hub der Einstelldrossel, durch
das Drehen des Einstelldrossels im Urzeigersinn.
Siehe bitte beigelegte Bedienungsanleitungen,
Elektrischer Stellantrieb AMV 150
3-Wege Stellventil VMV
Danfoss District Energy
VX Solo II H2 (ECL 210/A260)
AHQM
VMV
VI.GP.P1.03
AMV 13
Manuelle Hubverstellung (AMV)
Der Knopf auf der Unterseite
des Stellantriebes während
der manuellen Hubverstellung
gedrückt halten..
