Montage- und Betriebsanleitung

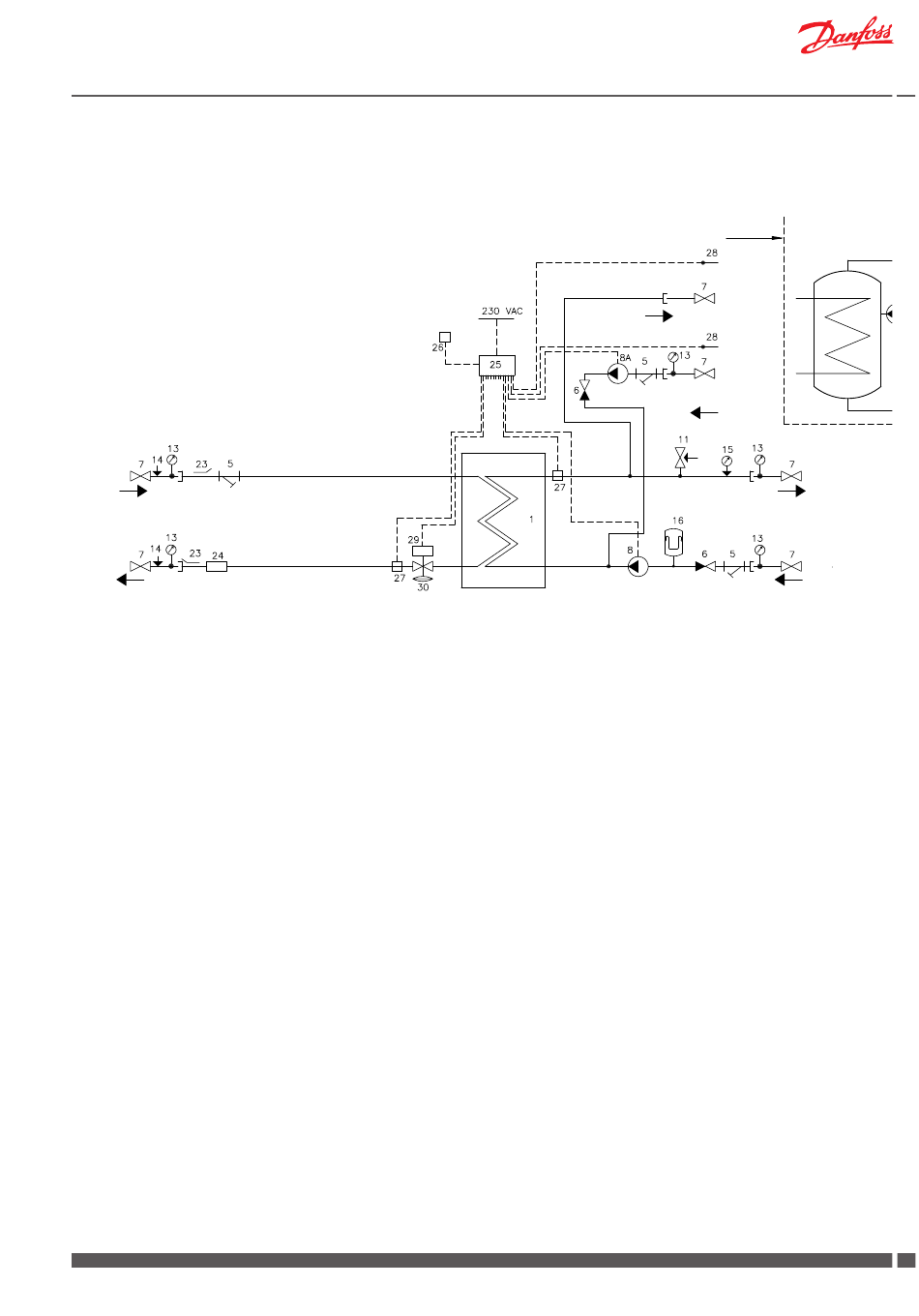

5.5 VX Solo II HWS (ECL 210/A237.1a) - 1 Heizkreis + sekundärseitig angeschlossener Trinkwarmwasserspeicher
FW
Vorlauf
FW
Rücklauf
1 Plattenwärmeübertrager, Heizung, mit Dämmung
5 Schmutzfänger
6 Rückschlagventil
7 Absperrventil
8 Umwälzpumpe HE
8A Umwälzpumpe Speicher
11 Sicherheitsventil, Heizung
13 Thermometer
14 Manometer
15 Manometer
16 Ausdehnungsgefäß
23 Fühlertasche für WMZ ½"
24 Passstück für WMZ, 3/4" x 110 mm
25 Regler Danfoss ECL 210/A237.1a
26 Außenfühler Danfoss ESMT
27 Anlegefühler Danfoss ESMC
28 Tauchfühler Danfoss ESMB
29 Elektrischer Stellantrieb AMV 13
30 Volumenstromregler mit Motorstellventil AHQM
Danfoss District Energy
VX Solo II
VI.GP.P1.03
Liefergrenze
Speicher
Speicher
Vorlauf
Speicher
Rücklauf
HE
Vorlauf
HE
Rücklauf
DKDHR
