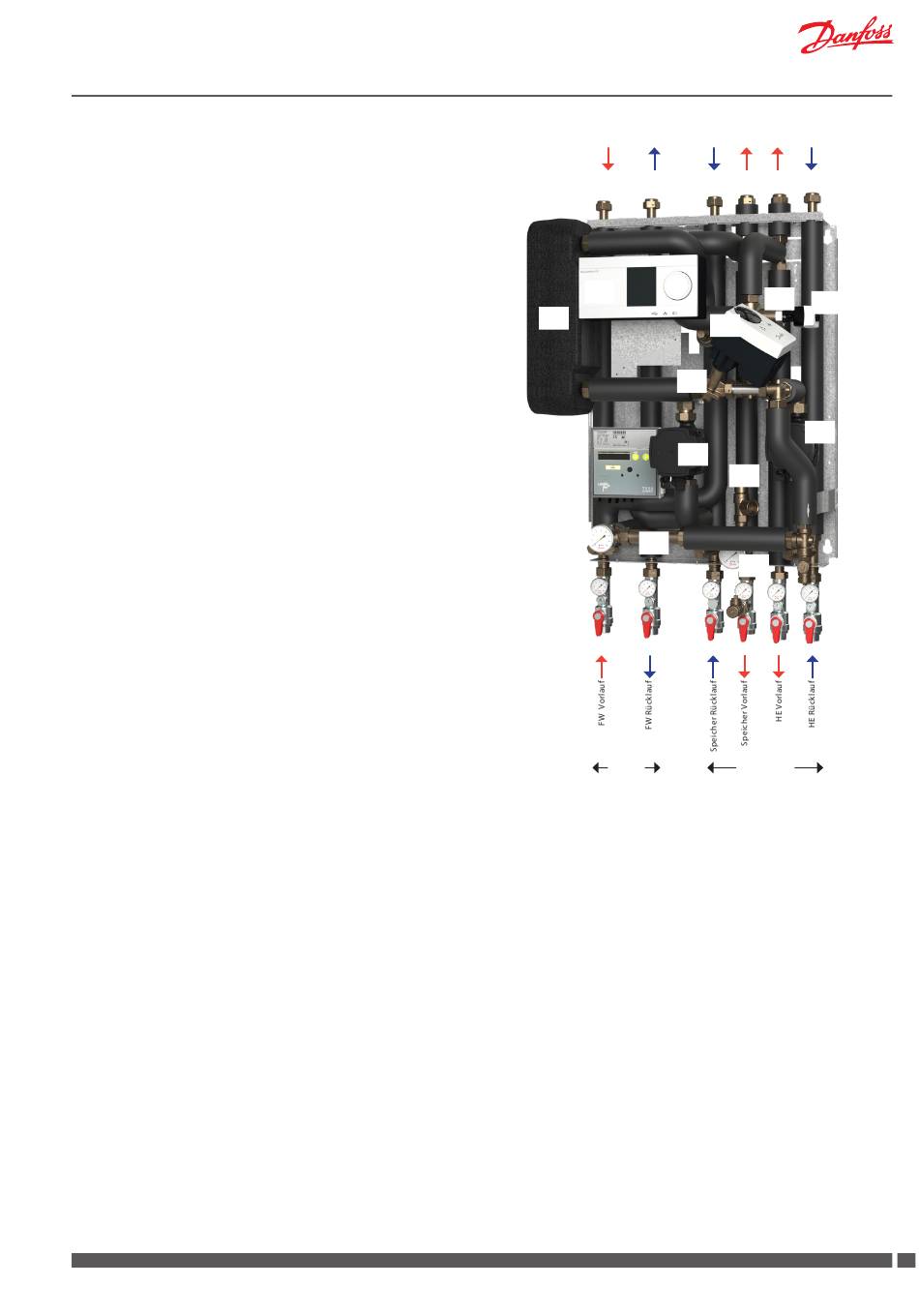

6. AUFBAU & BESCHREIBUNG
Die VX Solo II HWS is eine indirekte Fernwärme Anschlussstation für Ein-
familienhäuser, Reihenhäuser und Wohnungen. Mit einem Heizkreis
und Anschlussleitung für einen sekundärseitigen Trinkwarmwasser-
speicher. Wandmontage mit Anschlussleitungen nach oben und unten.
Die Vorlauftemperatur zum Heizkreis wird witterungsgeführt mit-
tels des elektronischen Reglers Danfoss ECL in Kombination mit
einem elektronischen Stellantrieb, das dem elektronischen Regler
angeschlossen ist, geregelt. Als Gehirn Ihres Heizsystems ermöglicht
Ihnen der ECL Comfort, Ihre Anlage jederzeit einfach zu überwachen
und optimal zu betreiben.
1 Plattenwärmeübertrager
8 Umwälzpumpe, Speicher
10 Umwälzpumpe, Heizung
11 Sicherheitsventil,
13 Thermometer
15 Manometer
24 Passstück für WMZ
25 Elektronische Regelung
29 Stellantrieb AMV 13
30 Volumenstromregler mit Motorstellventil AHQM
33 Stellantrieb AMV 150
34 Stellventil Danfoss VMV
Für diese Station ist Anschluß oben oder unten möglich.
Bitte bemerken, dass die Kugelhähne lose mitgeliefert
werden und bauseits einzubauen sind.
Abmessungen (mm):
Ohne Verkleidung: H 870 x B 524 x T 359
Mit Verkleidung: H 870 x B 550 x T 381
Anschlüsse:
1. Fernwärme (FW) Vorlauf
2. Fernwärme (FW) Rücklauf
3. Rücklauf Speicher
4. Vorlauf Speicher
5. Heizung (HE) Vorlauf
6. Heizung (HE) Rücklauf
Anschlussmaße:
FW: G ¾" AG)
HE + TWW-Speicher: G ¾" (IG)
Danfoss District Energy
VX Solo II
25
1
15
Primär
VI.MG.K1.03
34
33
29
30
10
8
11
24
15
Sekundär
13
5 5
