Montage- und Betriebsanleitung
Regelung des Heizkreises

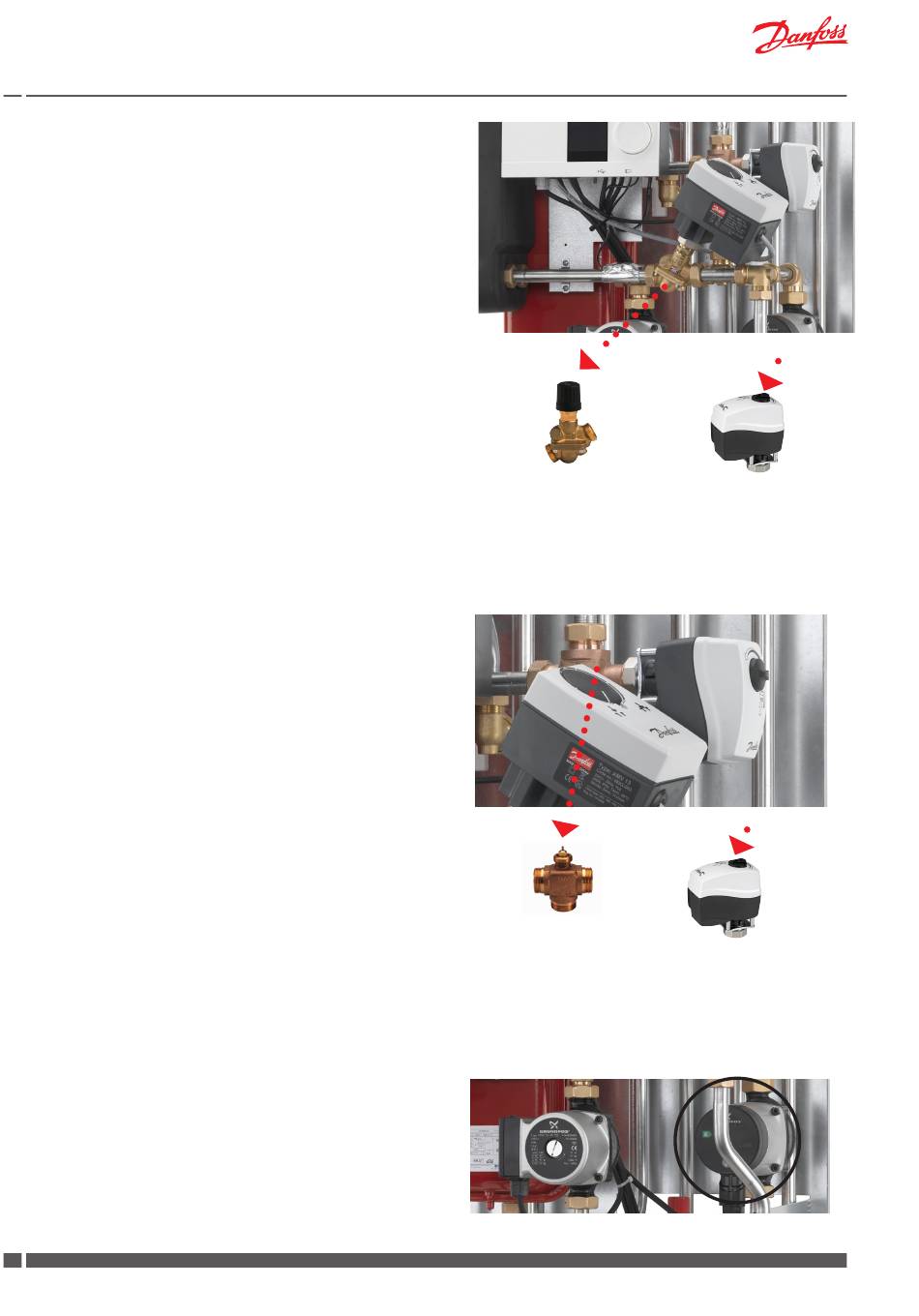

Zur Regelung des Heizkreises ist die VX Solo II HWS (ECL 210/A247)
primärseitig mit einem Volumenstromregler mit Motorstellventil Dan-
foss AHQM und einem elektrischen Stellantrieb Danfoss AMV 150, das
dem elektronischen Regler angeschlossen ist, ausgestattet.
Der Regler ist drucklos geöffnet und schließt, wenn der eingestellte max-
imale Volumenstrom überschritten wird.
Der Regler ist mit einem Druckbegrenzungsventil ausgestattet, das die
Stellmembrane vor einem zu hohen Differenzdruck schützt.
Die Funktionsfähigkeit des Reglers und des Stellantriebes ist werksseitig
überprüft. Bei Betriebsproblemen lässt sich der Stellantrieb manuell
schließen. Manuelles Schließen erfolgt über den Hub der Einstelldrossel,
durch das Drehen des Einstelldrossels im Urzeigersinn.
Siehe bitte beigelegte Bedienungsanleitungen,
Elektrischer Stellantrieb AMV 150
Volumenstromregler mit Motorstellventil AHQM
Regelung des Heizkreises, Mischkreis
Der Heizkreis ist sekundärseitig mit einem Mischkreis ausgestattet
der eine geeignete Temperaturniveau für beispielsweise Fussboden-
heizung darstellt. Zur Regelung des Mischkreises ist die VX Solo II
HWS (ECL 210/A247) primärseitig mit einem 3-Wege Stellventil VMV und
einem elektrischen Stellantrieb Danfoss AMV 150, das dem elektronischen
Regler angeschlossen ist, ausgestattet.
Die Funktionsfähigkeit des Reglers und des Stellantriebes ist werksseitig
überprüft. Bei Betriebsproblemen lässt sich der Stellantrieb manuell
schließen. Manuelles Schließen erfolgt über den Hub der Einstelldrossel,
durch das Drehen des Einstelldrossels im Urzeigersinn.
Siehe bitte beigelegte Bedienungsanleitungen,
Elektrischer Stellantrieb AMV 150
3-Wege Stellventil VMV
Umwälzpumpe, Heizkreis
Siehe bitte Punkt 12, Seite 48 für weitere Informationen über
Umwälzpumpe.
