Instructions

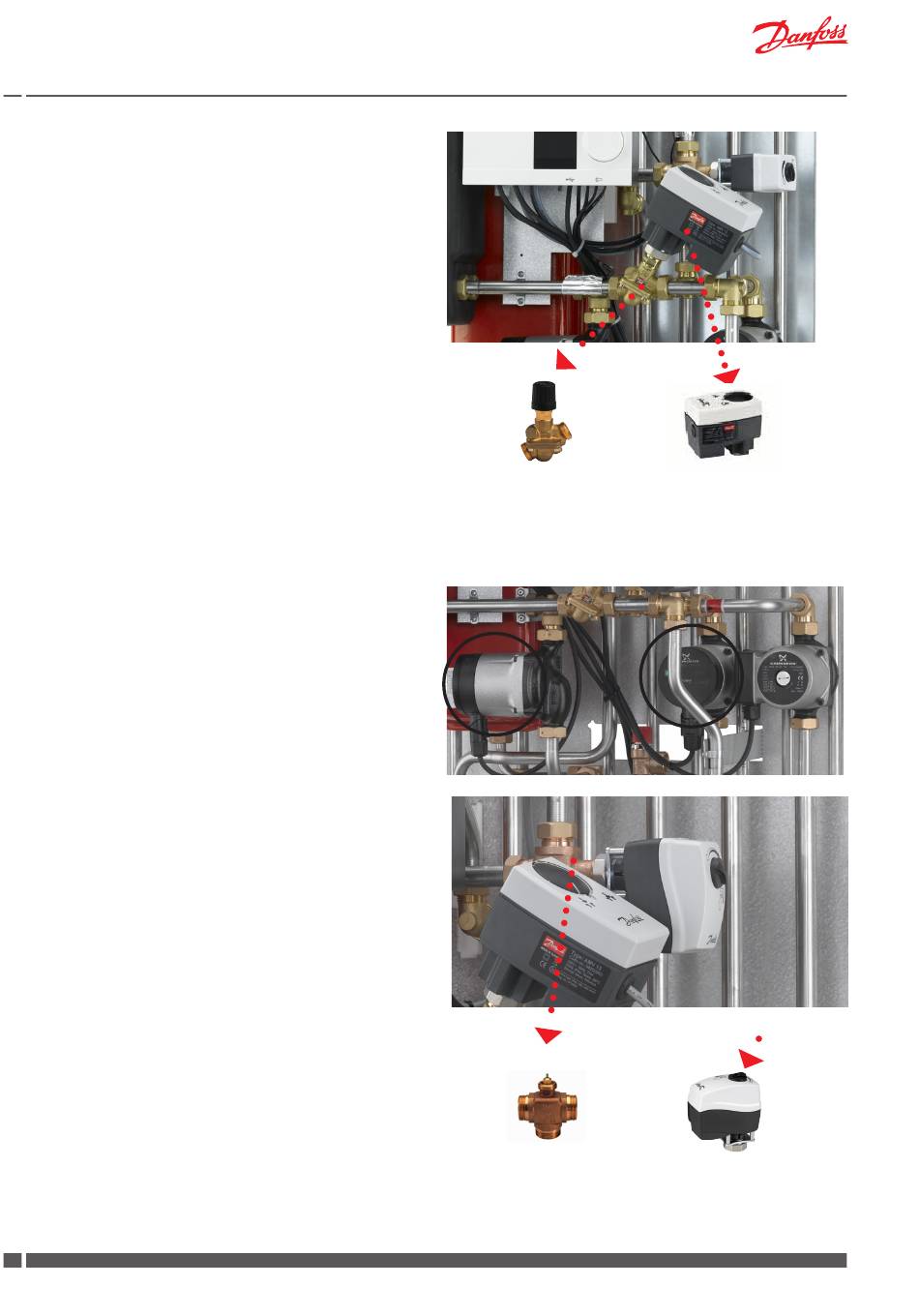

Regelung des Heizkreises
Zur Regelung des Heizkreises ist die VX Solo II H2WS primärseitig
mit einem Volumenstromregler mit Motorstellventil Danfoss AHQM
und einem elektrischen Stellantrieb Danfoss AMV 130, das dem elek-
tronischen Regler angeschlossen ist, ausgestattet.
Der Regler ist drucklos geöffnet und schließt, wenn der eingestellte
maximale Volumenstrom überschritten wird.
Der Regler ist mit einem Druckbegrenzungsventil ausgestattet, das die
Stellmembrane vor einem zu hohen Differenzdruck schützt.
Die Funktionsfähigkeit des Reglers und des Stellantriebes ist werks-
seitig überprüft.
Siehe bitte beigelegte Bedienungsanleitungen,
Elektrischer Stellantrieb AMV 150
Volumenstromregler mit Motorstellventil AHQM
Umwälzpumpe, Heizkreis
Siehe bitte Punkt 12, Seite 48 für weitere Informationen über
Umwälzpumpe.
Regelung des Fussbodenheizkreises
Zur Regelung des Fussbodenheizkreises ist die VX Solo II H2WS
primärseitig mit einem 3-Wege Stellventil VMV und einem elek-
trischen Stellantrieb Danfoss AMV 150, das dem elektronischen
Regler angeschlossen ist, ausgestattet.
Die Funktionsfähigkeit des Ventils und des Stellantriebes ist werks-
seitig überprüft. Bei Betriebsproblemen lässt sich der Stellantrieb
manuell schließen. Manuelles Schließen erfolgt über den Hub der
Einstelldrossel, durch das Drehen des Einstelldrossels im Urzeigersinn.
Siehe bitte beigelegte Bedienungsanleitung,
Elektrischer Stellantrieb AMV 150
Danfoss 3-Wege Stellventil VMV
44 DKDHR
VX Solo II H2WS (ECL 310/A367)
VI.GP.P1.03
AHQM AMV 13
Manuelle Hubverstellung (AMV)
VMV Der Knopf auf der Unterseite
des Stellantriebes während
der manuellen Hubverstellung
