Montage- und Betriebsanleitung

6.0 Hauptkomponente

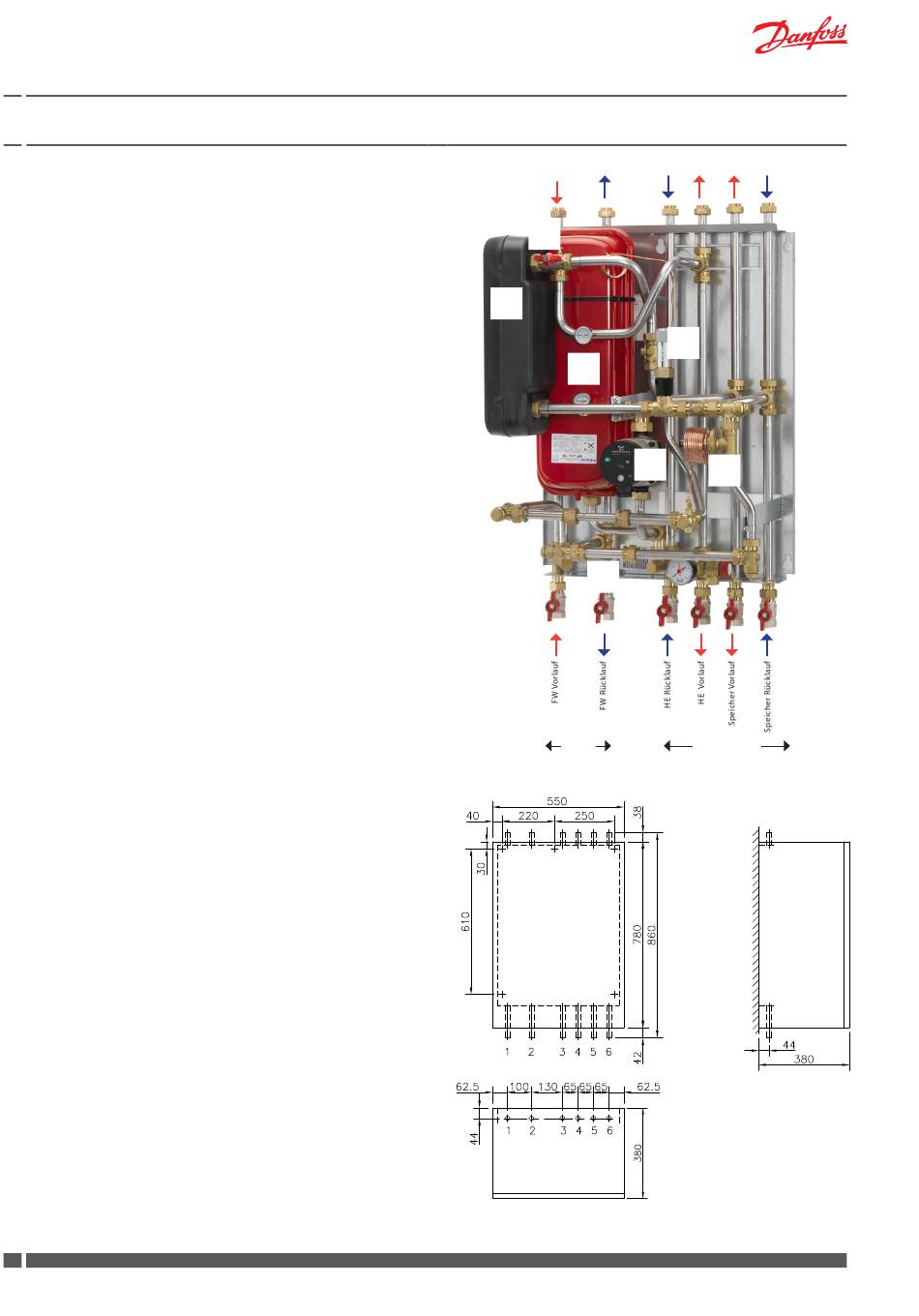

6.1 VX Solo II (T°C ) - 1 Heizkreis + primärseitig angeschlossener TWW Speicher
1 Plattenwärmeübertrager
4 Differenzdruckregler
8 Umwälzpumpe, HE
17 Entlüftung
16 Ausdehnungsgefäß
24 Passstück für WMZ
30 Thermostat T°C 200
Für diese Station ist Anschluß oben oder unten möglich.
Bitte bemerken, dass die Kugelhähne lose mitgeliefert wer-
den und bauseits einzubauen sind.
Bitte beachten:
Varianten mit anderen Komponenten können vorkommen und kön-
nen von der Abbildung abweichen.
Die jeweils gültigen Bedienungsanleitungen der eingebauten Kom-
ponenten werden immer der Lieferung beigelegt.
Maße:
Maße ohne Verkleidung
H860 x B510 x T345 mm
Maße mit Verkleidung
H860 x B550 x T380 mm
Anschlüsse:
Reihefolge:
1 Fernwärme (FW) Vorlauf
2 Fernwärme (FW) Rücklauf
3 Heizung (HE) Rücklauf
4 Heizung (HE) Vorlauf
5 Speicher Vorlauf
6 Speicher Rücklauf
Anschlussmaße:
FW: G¾ (IG)
HE: G¾ (IG)
12 DKDHR
VX Solo II
17
1
16
24
Primâr
von oben
VI.GP.P1.03
30
8
4
24
Sekundär
Wand
