Montage- und Betriebsanleitung

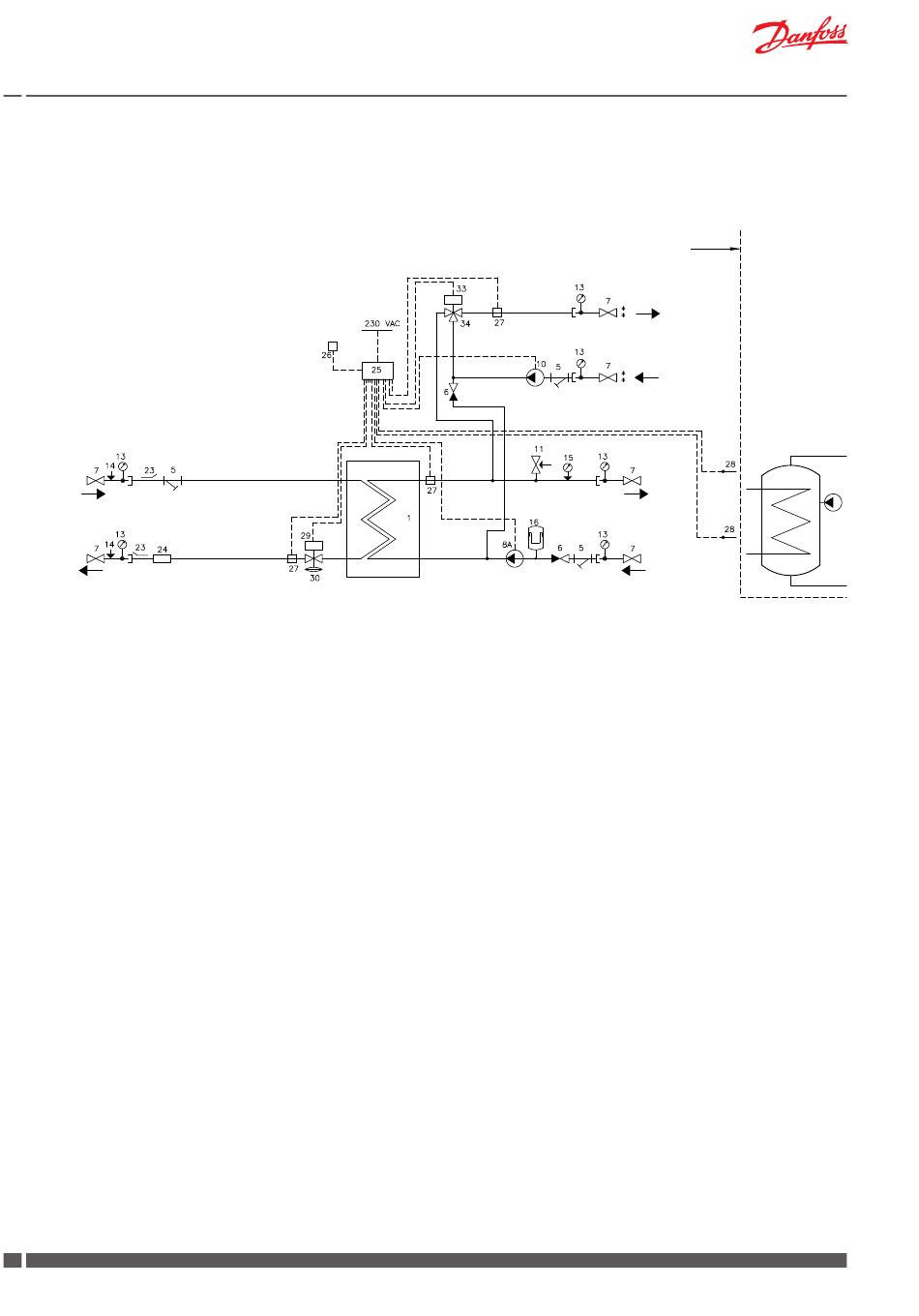

5.6 VX Solo II HWS (ECL 210/A247.1c) - 1 Heizkreis + Mischkreis + sekundärseitig angeschlossener Trinkwarmwasserspeicher
FW
Vorlauf
FW
Rücklauf
1 Plattenwärmeübertrager, Heizung, mit Dämmung
5 Schmutzfänger
6 Rückschlagventil
7 Absperrventil
8A Umwälzpumpe HE
10 Umwälzpumpe Speicher
11 Sicherheitsventil, Heizung
13 Thermometer
14 Manometer
15 Manometer
16 Ausdehnungsgefäß
23 Fühlertasche für WMZ ½"
24 Passstück für WMZ, 3/4" x 110 mm
25 Regler Danfoss ECL 210/A247.1c
26 Außenfühler Danfoss ESMT
27 Anlegefühler Danfoss ESMC
28 Tauchfühler Danfoss ESMB
29 Elektrischer Stellantrieb AMV 150
30 Volumenstromregler mit Motorstellventil AHQM
33 Elektrischer Stellantrieb AMV 150
34 3-Wege Ventil VMV 30/15
8
DKDHR
VX Solo II
VI.GP.P1.03
Liefergrenze
HE
Vorlauf
Heizbodenheizung/
Fussbodenheizung
HE
Rücklauf
Speicher
Speicher
Vorlauf
Speicher
Rücklauf
