Montage- und Betriebsanleitung

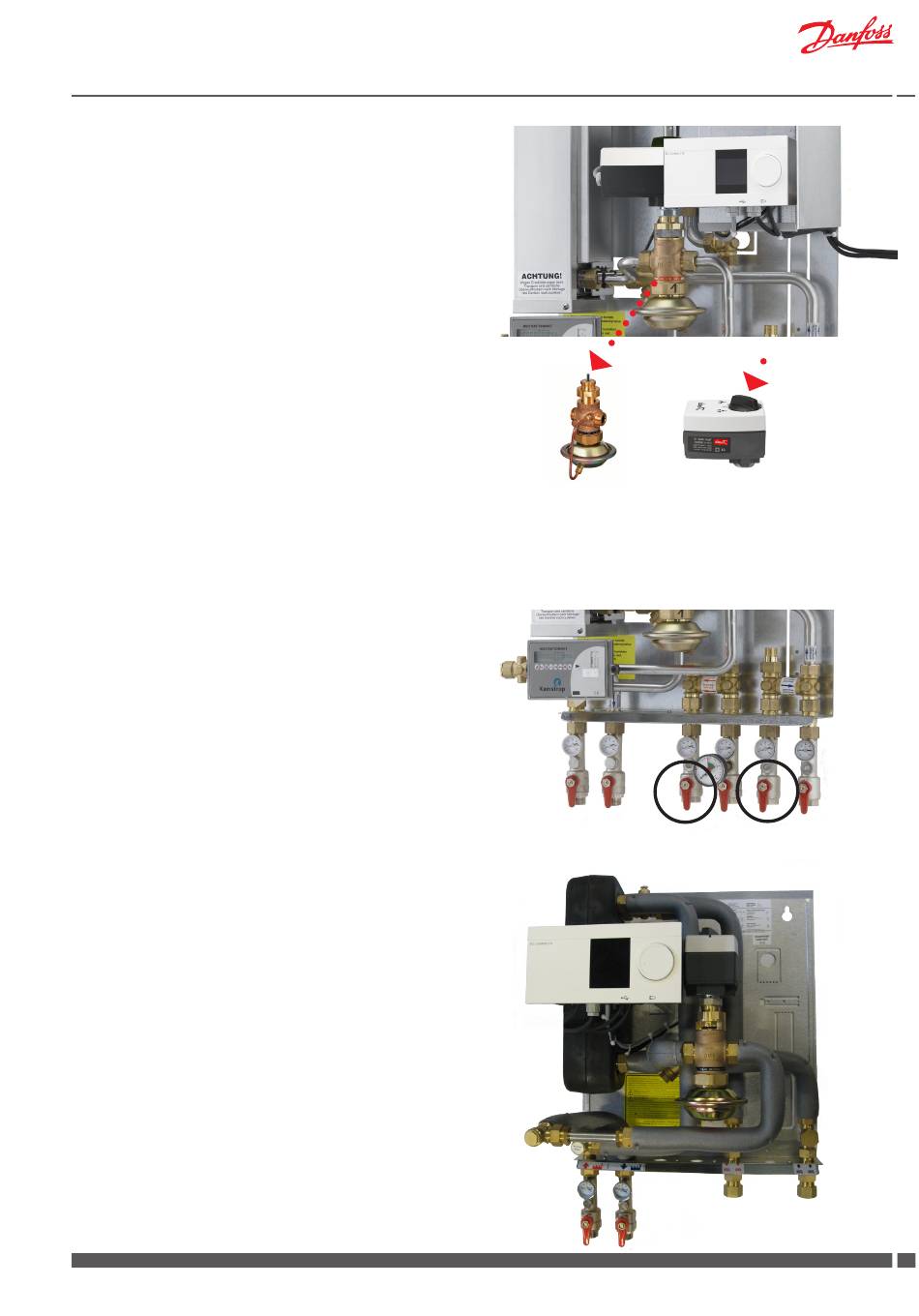

Regelung des Heizkreises
Zur Regelung des Heizkreises ist die VX Solo OP primärseitig mit einem
Volumenstromregler mit Motorstellventil Danfoss AVQM und einem
elektrischen Stellantrieb Danfoss AMV 10, das dem elektronischen
Regler angeschlossen ist, ausgestattet.
Der Regler ist drucklos geöffnet und schließt, wenn der eingestellte
maximale Volumenstrom überschritten wird.
Der Regler ist mit einem Druckbegrenzungsventil ausgestattet, das die
Stellmembrane vor einem zu hohen Differenzdruck schützt.
Die Funktionsfähigkeit des Ventils und des Stellantriebes ist werks-
seitig überprüft. Bei Betriebsproblemen lässt sich der Stellantrieb
manuell schließen. Manuelles Schließen erfolgt über den Hub der
Einstelldrossel, durch das Drehen des Einstelldrossels im Urzeigersinn.
Siehe bitte beigelegte Bedienungsanleitungen,
Elektrischer Stellantrieb AMV 10
Volumenstromregler mit Motorstellventil AVQM
Brauchwarmwasser
Die VX Solo OP ist sekundärseitig für den Anschluss eines Trink-
warmwasserspeichers konzipiert, dessen Speichertemperatur ele-
ktronisch mittels des Danfoss ECL geregelt wird.
VX Solo OP nur für Heizung.
Die VX Solo OP ist auch als eine Variante nur für Heizung erhältlich.
- Siehe bitte rechtsseitige Foto.
Danfoss District Energy
VX Solo OP
AVQM
VI.GP.P1.03
Manuelle Hubverstellung
Der Knopf auf der Unterseite
des Stellantriebes während der
manuellen Hubverstellung.
DKDHR
47 47
