Brauchwarmwasser
Akva Lux II S-F
Regelung der Warmwasser-
temperatur
Bypass Thermostat
Zirkulation
Umrüstung von Bypassbetrieb
auf WW-Zirkulation
(Durchmesser Ø4 oder Ø6 mm
Kapillarrohr)
Bitte Einbau von Umwälzpumpe und
Rückschlagventil beachten. Die Pumpe
muss Wasser in Richtung der Wohnungs-
station pumpen.
8
Akva Lux II S-F
Beschreibung
Das Trinkwarmwasser wird über den Wärmeüber-
trager hitzt und die Temperatur mit einem durch-
flussgesteuerten Ventil PTC2+P thermostatisch
geregelt.
PTC2 Regler für Brauchwarmwasser. Die Warmwas-
sertemperatur wird durch Drehen des Handgriffes
in Richtung "+" (wärmer), oder "-" (kälter). Als Zapf-
temperatur wird 45-50°C empfohlen (7-8 l/min.).
Die Temperatur sollte nie 55°C übersteigen, um
Kalkbildung im Wärmeübertrager zu vermeiden.
FJVR Thermostat für Bypass
Standardgemäß wird die Wohnungsstation mit
einem thermostatischen Bypass Danfoss FJVR mit
Rücklauftemperaturbegrenzer 10/50 C° für Bypass-
betrieb ausgerüstet. Warmwasserzapfungenen kön-
nen dadurch ohne Wartezeit erfolgen. Es wird emp-
fohlen den Thermostat in Pos. 3 einzustellen. Falls
die Warmwassertemperatur zu langsam ansteigt,
kann es notwendig sein, den Thermostat höher als
Pos. 3 einzustellen.
Zirkulationsthermostat
Eine Umrüstung auf WW-Zirkulation ist bau-
seitig möglich, und erfordert nur ein zusätzliches
thermostatisches Zirkulationssatz einschl. Ver-
schraubungen. Bei WW-Zirkulation bitte Ein-
bau von Umwälzpumpe und Rückschlagventil
beachten (gehört nicht zum Lieferumfang und
müssen bauseits montiert werden).
Auf Anlagen mit Zirkulation funktioniert der Ther-
mostat (3) als Zirkulationsthermostat und die Tem-
peratur des Zirkulationswassers wird unabhängig
von dem eingestellten Warmwassertemperatur
einreguliert. Es wird empfohlen den Thermostat
auf max. Pos. 3 einzustellen.
• Die Pfropfen in Punkt C und B (6 mm Inbuss-
schrauben) abbauen.
• 3/8" x 3/4" Messingnippel in Punkt C (dichten)
einbauen und das Zirkulationsrohr in dem
Messingnippel einbauen.

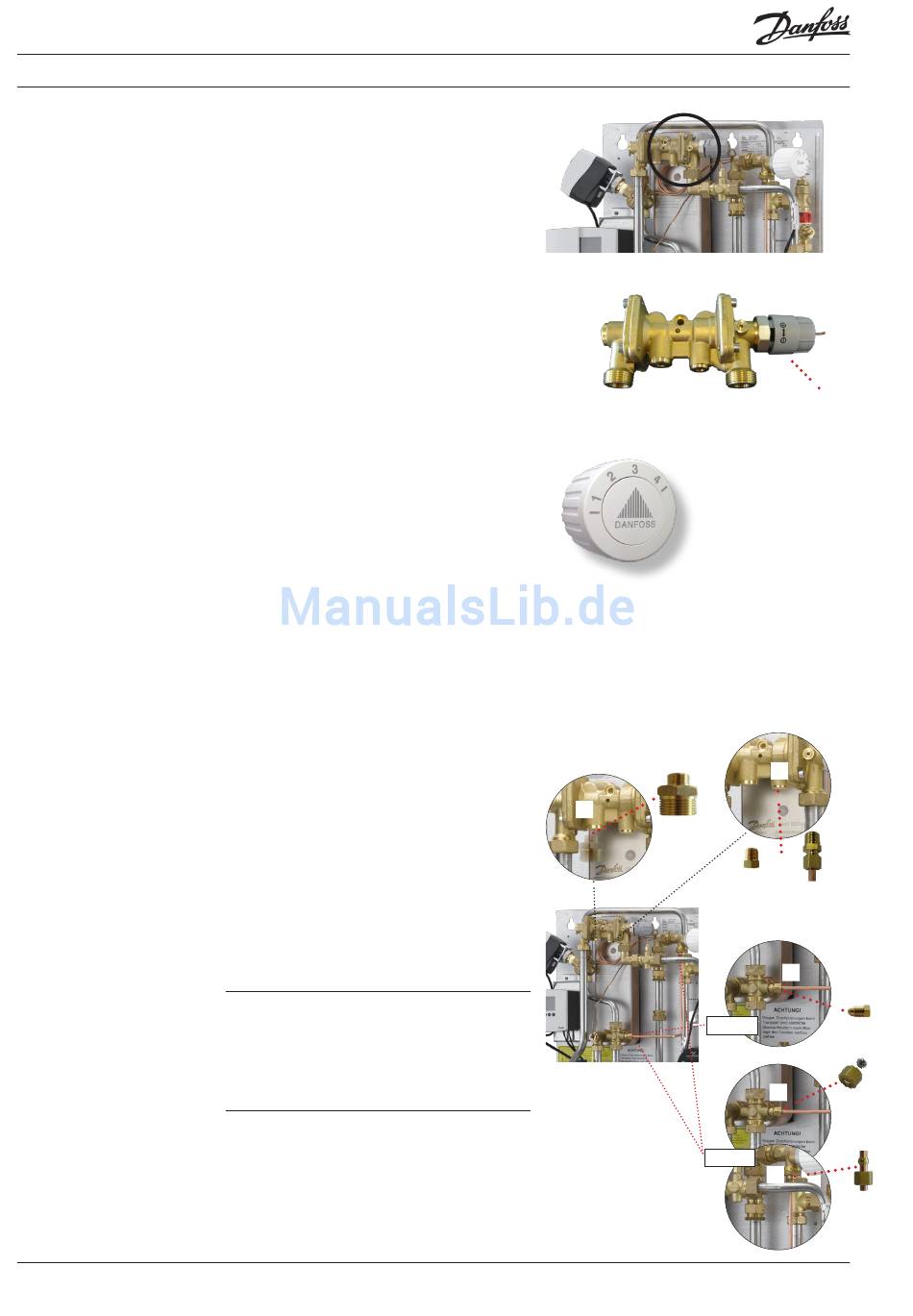

4 mm Kapillarrohr (Wärmeübertrager XB 06H-1 26):
• 1/4" Nippel in Punkt B einbauen (dichten).
• Kapillarrohr lösen und das Kapillarrohr und
das Überwurfmutter von Punkt A auf Punkt B
umstellen.
• 4 mm Pfropfen in Punkt A einbauen.
6 mm Kapillarrohr (Wärmeübertrager XB 06H-1 40):
• 1/4"x 6 mm Nippel in Punkt B einbauen (dichten).
• Kapillarrohr und Überwurfmutter in Punkten D
und A abbauen (verschrotten).
• Mit Überwurfmuffer + Kugel in Punkt D zu-
pfropfen.
• Neues Kapillarrohr von Punkt D zu Punkt A
mittels Uberwurfmutter und Schneidring ein-
bauen.
Produced by Danfoss Redan A/S · 12.2009
2
3
Einstellskala (Richtwerte)
Pos. 2 = 30°C
3 = 40°C
4 = 45°C
C
Zirkulations
stutzen
(4 mm)
Zirkulationsanschluss
von Kapillarrohr.
4 mm
6 mm
Regelhandgriff
B
B
oder
(6 mm)
A
A
Propfen
A
Uberwurf-
mutter +
Kugel
D
Uberwurf-
mutter +
Schneidring
