Montage- und Betriebsanleitung

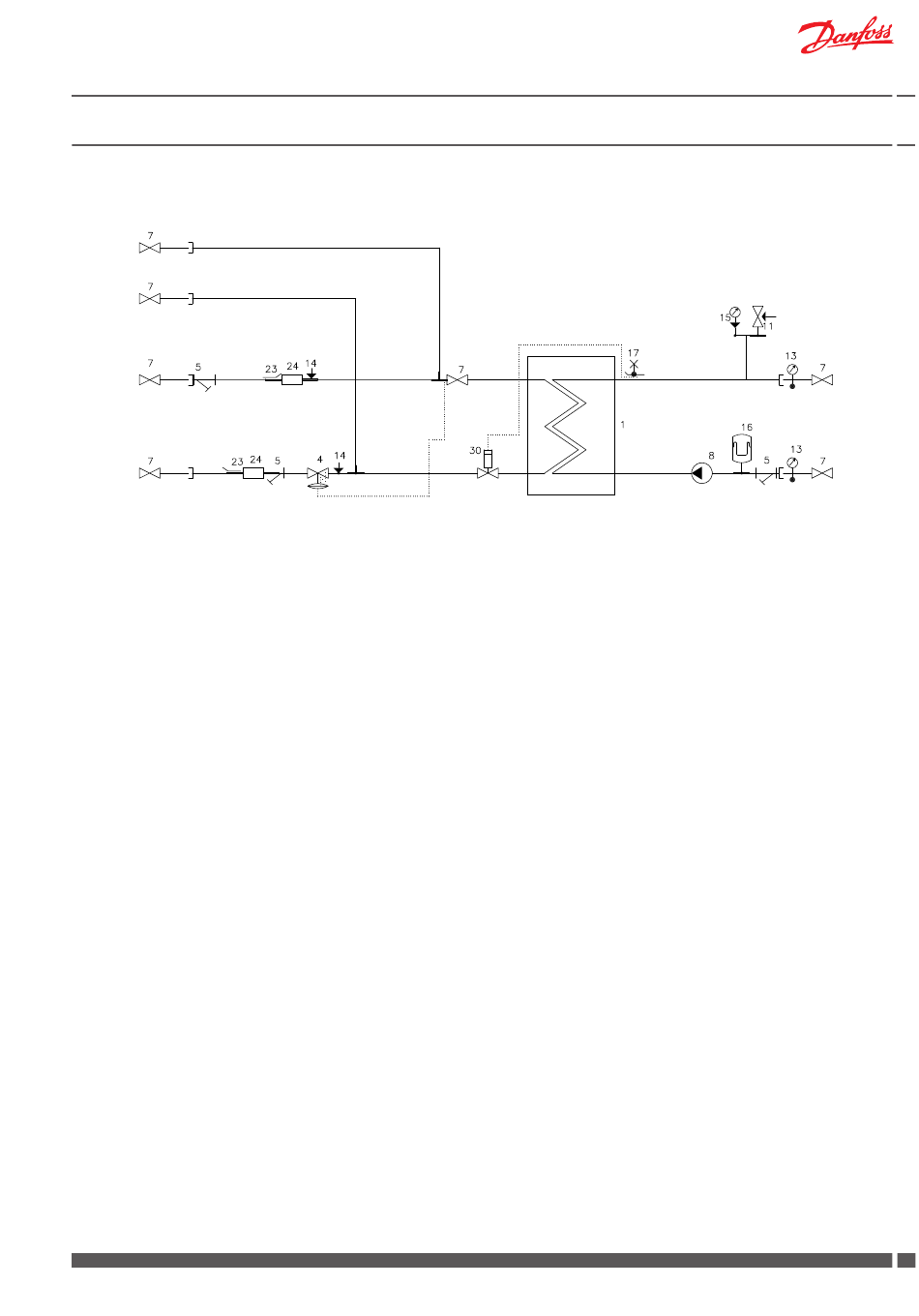

5.0 Schaltplan - Beispiele

5.1 VX Solo II (T°C 200u) - 1 Heizkreis + primärseitig angeschlossener Trinkwarmwasserspeicher
FW
Vorlauf
FW
Rücklauf
1 Plattenwärmeübertrager, Heizung, mit Dämmung
4 Differenzdruckregler AVPL
5 Schmutzfänger
7 Absperrventil
8 Umwälzpumpe HE
11 Sicherheitsventil, Heizung
13 Thermometer
14 Manometer
15 Manometer
16 Ausdehnungsgefäß
17 Entlüftung
23 Fühlertasche für WMZ ½"
24 Passstück für WMZ, 3/4" x 110 mm
30 Thermostat T°C 200
Danfoss District Energy
VX Solo II
VI.GP.P1.03
HE
Vorlauf
HE
Rücklauf
3 3
DKDHR
