Montage- und Betriebsanleitung

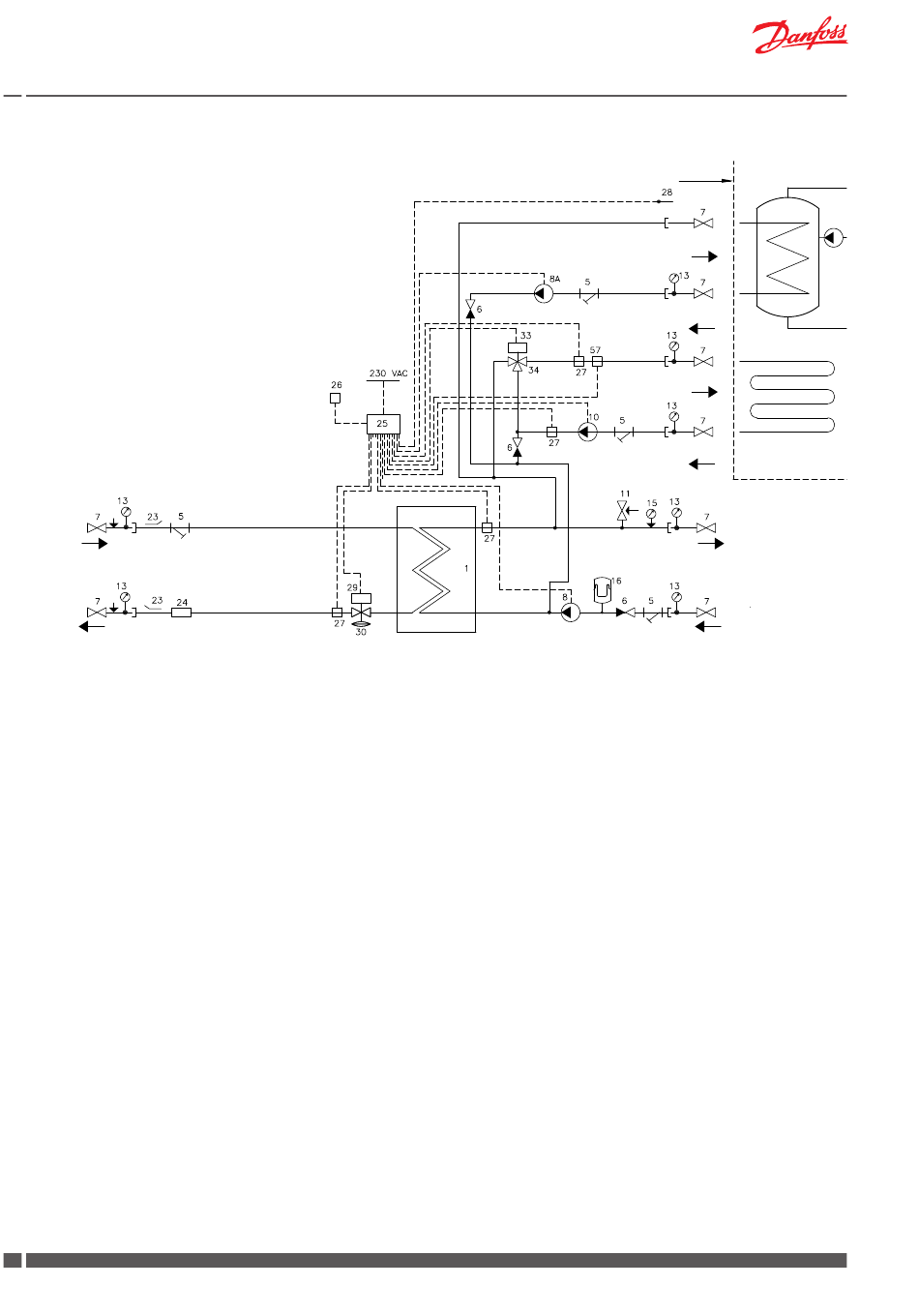

5.8 VX Solo II H2WS (ECL 310/A367.1d) - 2 Heizkreise + sekundärseitig angeschlossener Trinkwarmwasserspeicher
FW
Vorlauf
FW
Rücklauf
1 Plattenwärmeübertrager, Heizung, mit Dämmung
5 Schmutzfänger
6 Rückschlagventil
7 Absperrventil
8 Umwälzpumpe HE
8A Umwälzpumpe Speicher
10 Umwälzpumpe FH
11 Sicherheitsventil, Heizung
13 Thermometer
15 Manometer
16 Ausdehnungsgefäß
23 Fühlertasche für WMZ ½"
24 Passstück für WMZ, 3/4" x 110 mm
25 Regler Danfoss ECL 310/A367.1d
26 Außenfühler Danfoss ESMT
27 Anlegefühler Danfoss ESMC
28 Tauchfühler Danfoss ESMB
29 Elektrischer Stellantrieb AMV 13
30 Volumenstromregler mit Motorstellventil AHQM
33 Elektrischer Stellantrieb AMV 150
34 3-Wege Ventil VMV 30/15
57 Sicherheitsthermostat Jumo AT
10 DKDHR
VX Solo II
VI.GP.P1.03
Liefergrenze
Speicher
Speicher
Vorlauf
Speicher
Rücklauf
FH
Vorlauf
FH
Rücklauf
HE
Vorlauf
HE
Rücklauf
