Montage- und Betriebsanleitung

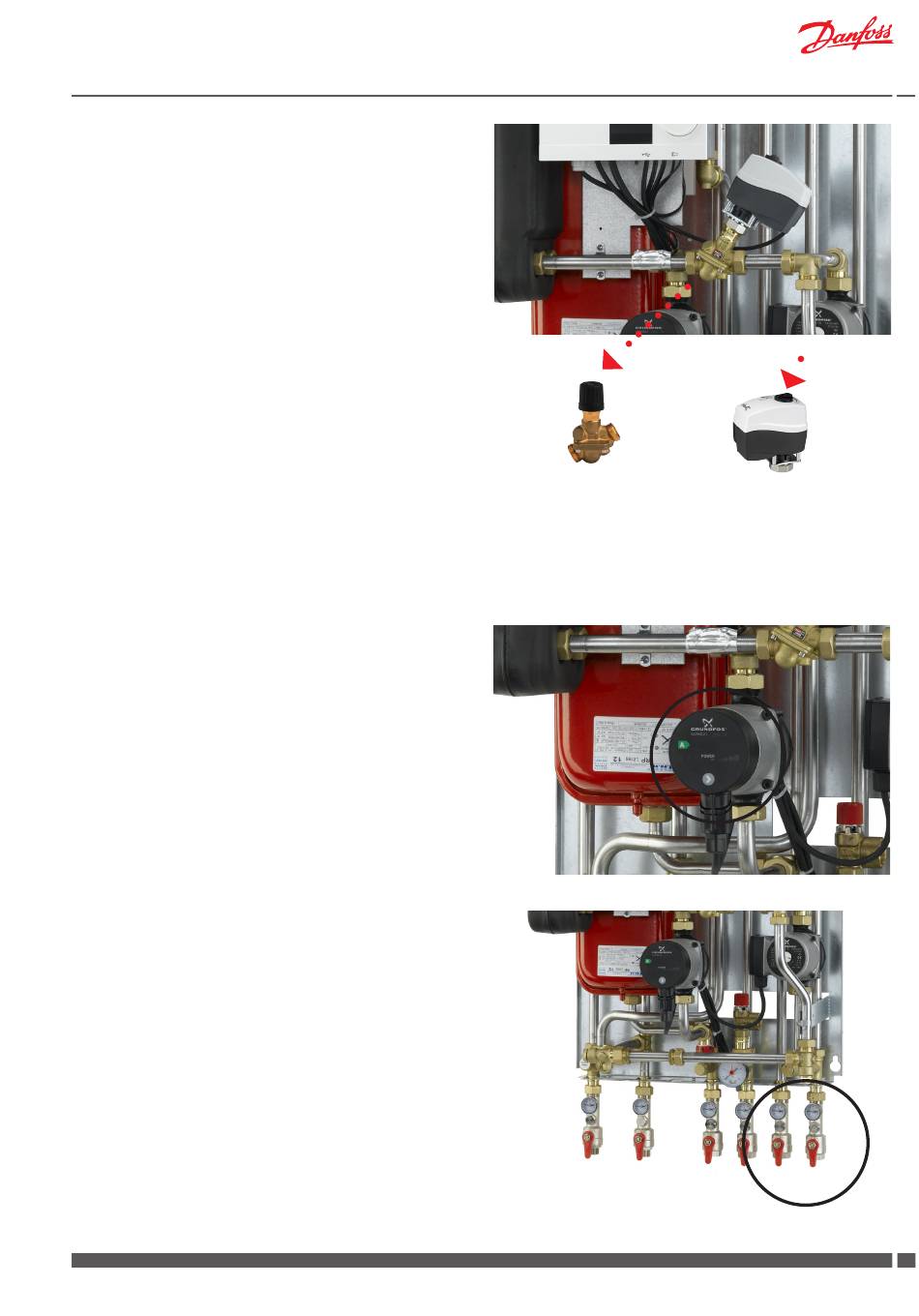

Regelung des Heizkreises
Zur Regelung des Heizkreises ist die VX Solo II HWS (ECL 210/A237.1a)
primärseitig mit einem Volumenstromregler mit Motorstellventil Dan-
foss AHQM und einem elektrischen Stellantrieb Danfoss AMV 150, das
dem elektronischen Regler angeschlossen ist, ausgestattet.
Der Regler ist drucklos geöffnet und schließt, wenn der eingestellte max-
imale Volumenstrom überschritten wird.
Der Regler ist mit einem Druckbegrenzungsventil ausgestattet, das die
Stellmembrane vor einem zu hohen Differenzdruck schützt.
Die Funktionsfähigkeit des Reglers und des Stellantriebes ist werksseitig
überprüft. Bei Betriebsproblemen lässt sich der Stellantrieb manuell
schließen. Manuelles Schließen erfolgt über den Hub der Einstelldrossel,
durch das Drehen des Einstelldrossels im Urzeigersinn.
Siehe bitte beigelegte Bedienungsanleitungen,
Elektrischer Stellantrieb AMV 150
Volumenstromregler mit Motorstellventil AHQM
Umwälzpumpe, Heizkreis
Siehe bitte Punkt 12, Seite 48 für weitere Informationen über
Umwälzpumpe.
Brauchwarmwasser
Die VX Solo II HWS ist sekundärseitig für den Anschluss eines Trink-
warmwasserspeichers konzipiert, dessen Speichertemperatur elek-
tronisch mittels des Danfoss ECL geregelt wird.
Danfoss District Energy
VX Solo II HWS (ECL 210/A237)
AHQM
VI.GP.P1.03
Manuelle Hubverstellung (AMV 150)
Der Knopf auf der Unterseite
des Stellantriebes während der
manuellen Hubverstellung gedrückt
halten.
