Montage- und Betriebsanleitung

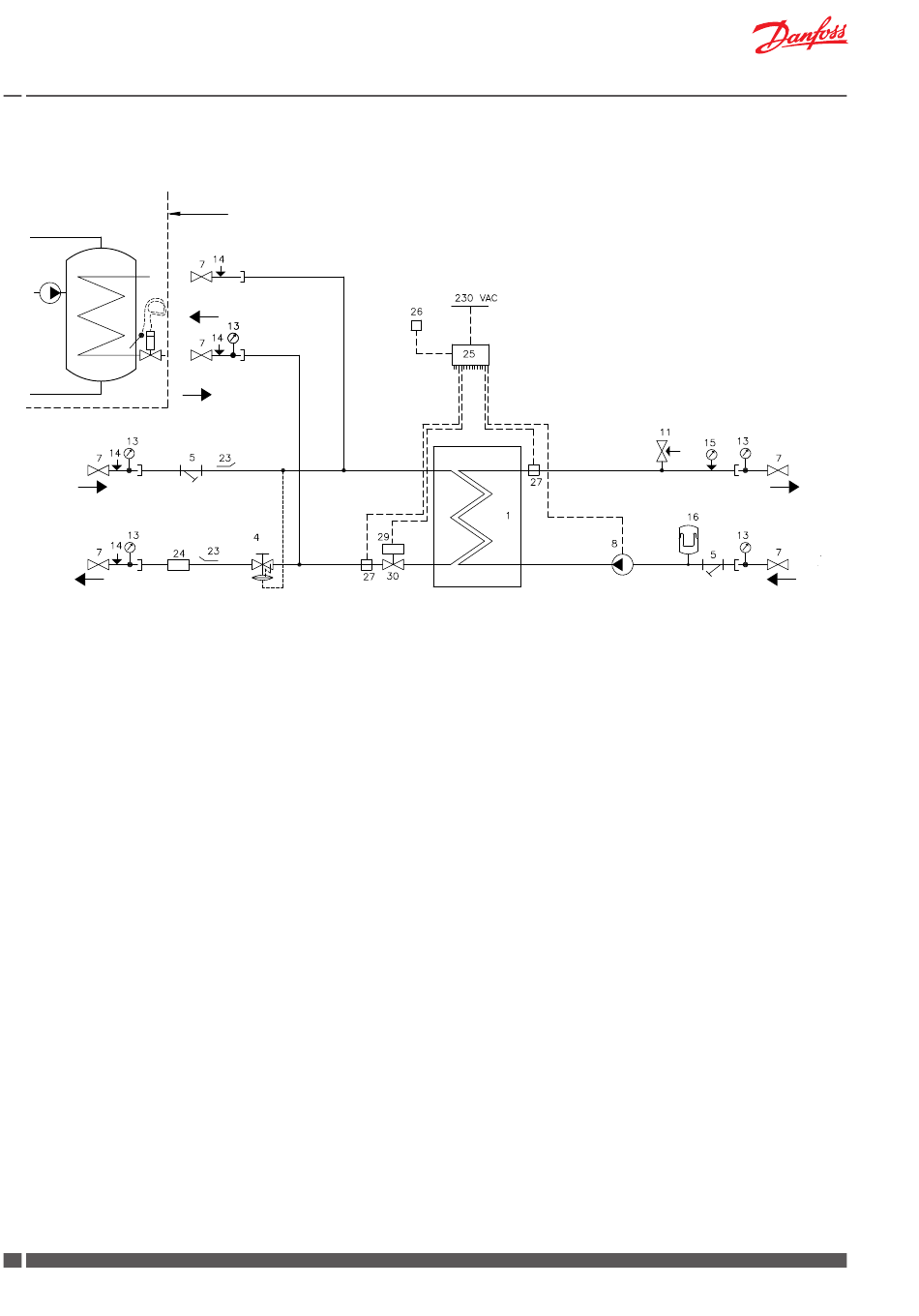

5.4 VX Solo II HWP (ECL 210/A237) - 1 Heizkreis + primärseitig angeschlossener Trinkwarmwasserspeicher
Liefergrenze
Speicher
FW
Vorlauf
FW
Rücklauf
1 Plattenwärmeübertrager, Heizung, mit Dämmung
4 Differenzdruckregler mit Volumenstrombegrenzung AVPB-F
5 Schmutzfänger
7 Absperrventil
8 Umwälzpumpe HE
11 Sicherheitsventil, Heizung
13 Thermometer
14 Manometer
15 Manometer
16 Ausdehnungsgefäß
23 Fühlertasche für WMZ ½"
24 Passstück für WMZ, 3/4" x 110 mm
25 Regler Danfoss ECL 210/A237
26 Außenfühler Danfoss ESMT
27 Anlegefühler Danfoss ESMC
29 Elektrischer Stellantrieb AMV 150
30 Durchgangsventil VS2
6
DKDHR
Speicher
Vorlauf
Speicher
Rücklauf
VX Solo II
VI.GP.P1.03
HE
Vorlauf
HE
Rücklauf
