Montage- und Betriebsanleitung

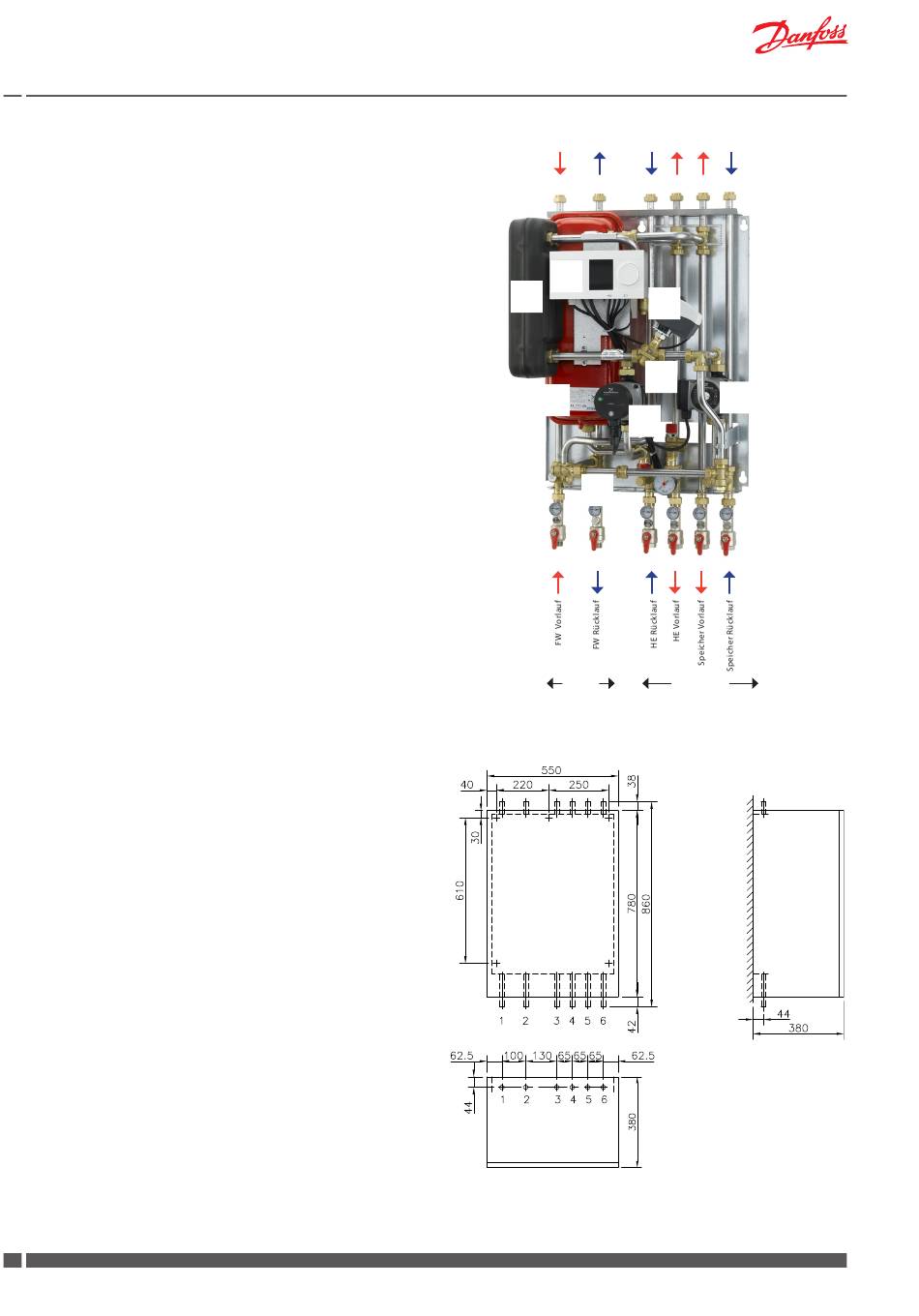

6.5 VX Solo II HWS (ECL 210/A237.1a) - 1 Heizkreis + sekundärseitig angeschlossener Trinkwarmwasserspeicher
1 Plattenwärmeübertrager
8 Umwälzpumpe, HE
8A Umwälzpumpe, Speicher
16 Ausdehnungsgefäß
24 Passstück für WMZ
25 Elektronische Regelung
29 Elektrischer Stellantrieb AMV 150
30 Volumenstromregler mit Motorstellventil AHQM
Für diese Station ist Anschluß oben oder unten möglich.
Bitte bemerken, dass die Kugelhähne lose mitgeliefert wer-
den und bauseits einzubauen sind.
Bitte beachten:
Varianten mit anderen Komponenten können vorkommen und kön-
nen von der Abbildung abweichen.
Die jeweils gültigen Bedienungsanleitungen der eingebauten Kom-
ponenten werden immer der Lieferung beigelegt.
Maße:
Maße ohne Verkleidung
H860 x B530 x T365 mm
Maße mit Verkleidung
H860 x B550 x T380 mm
Anschlüsse:
Reihefolge:
1 Fernwärme (FW) Vorlauf
2 Fernwärme (FW) Rücklauf
3 Heizung (HE) Rücklauf
4 Heizung (HE) Vorlauf
5 Speicher Vorlauf
6 Speicher Rücklauf
Anschlussmaße:
FW: G¾ (AG)
HE + Speicher: G¾ (IG)
16 DKDHR
VX Solo II
25
1
16
Primär
von oben
VI.GP.P1.03
29
30
8A
8
24
Sekundär
Wand
