Montage- und Betriebsanleitung

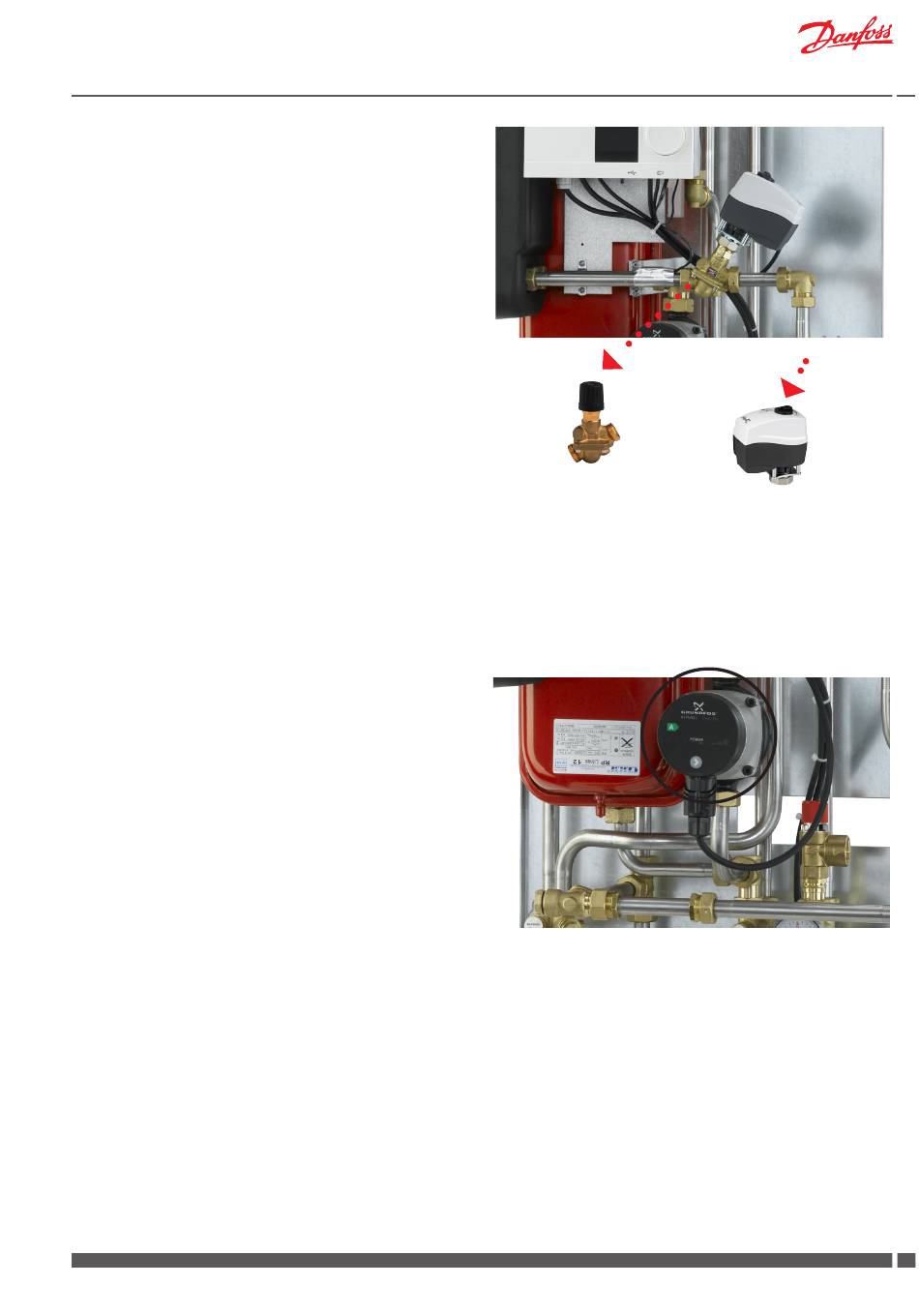

Regelung des Heizkreises
Zur Regelung des Heizkreises ist die VX Solo II H primärseitig mit ei-
nem Volumenstromregler mit Motorstellventil Danfoss AHQM und
einem elektrischen Stellantrieb Danfoss AMV 150, das dem elek-
tronischen Regler angeschlossen ist, ausgestattet.
Der Regler ist drucklos geöffnet und schließt, wenn der eingestellte
maximale Volumenstrom überschritten wird.
Der Regler ist mit einem Druckbegrenzungsventil ausgestattet, das
die Stellmembrane vor einem zu hohen Differenzdruck schützt.
Die Funktionsfähigkeit des Reglers und des Stellantriebes ist werks-
seitig überprüft. Bei Betriebsproblemen lässt sich der Stellantrieb
manuell schließen. Manuelles Schließen erfolgt über den Hub der
Einstelldrossel, durch das Drehen des Einstelldrossels im Urzeigersinn.
Siehe bitte beigelegte Bedienungsanleitungen,
Elektrischer Stellantrieb AMV 150
Volumenstromregler mit Motorstellventil AHQM
Umwälzpumpe, Heizkreis
Siehe bitte Punkt 12 auf Siete 48 für weitere Informationen über
Umwälzpumpe.
Danfoss District Energy
VX Solo II H (ECL 210/A230)
AHQM
VI.GP.P1.03
Manuelle Hubverstellung
(AMV 150)
Der Knopf auf der Unterseite
des Stellantriebes während
der manuellen Hubverstellung
gedrückt halten.
