6.3 VX Solo II H2 (ECL 210/A260.1d) -2 Heizkreis

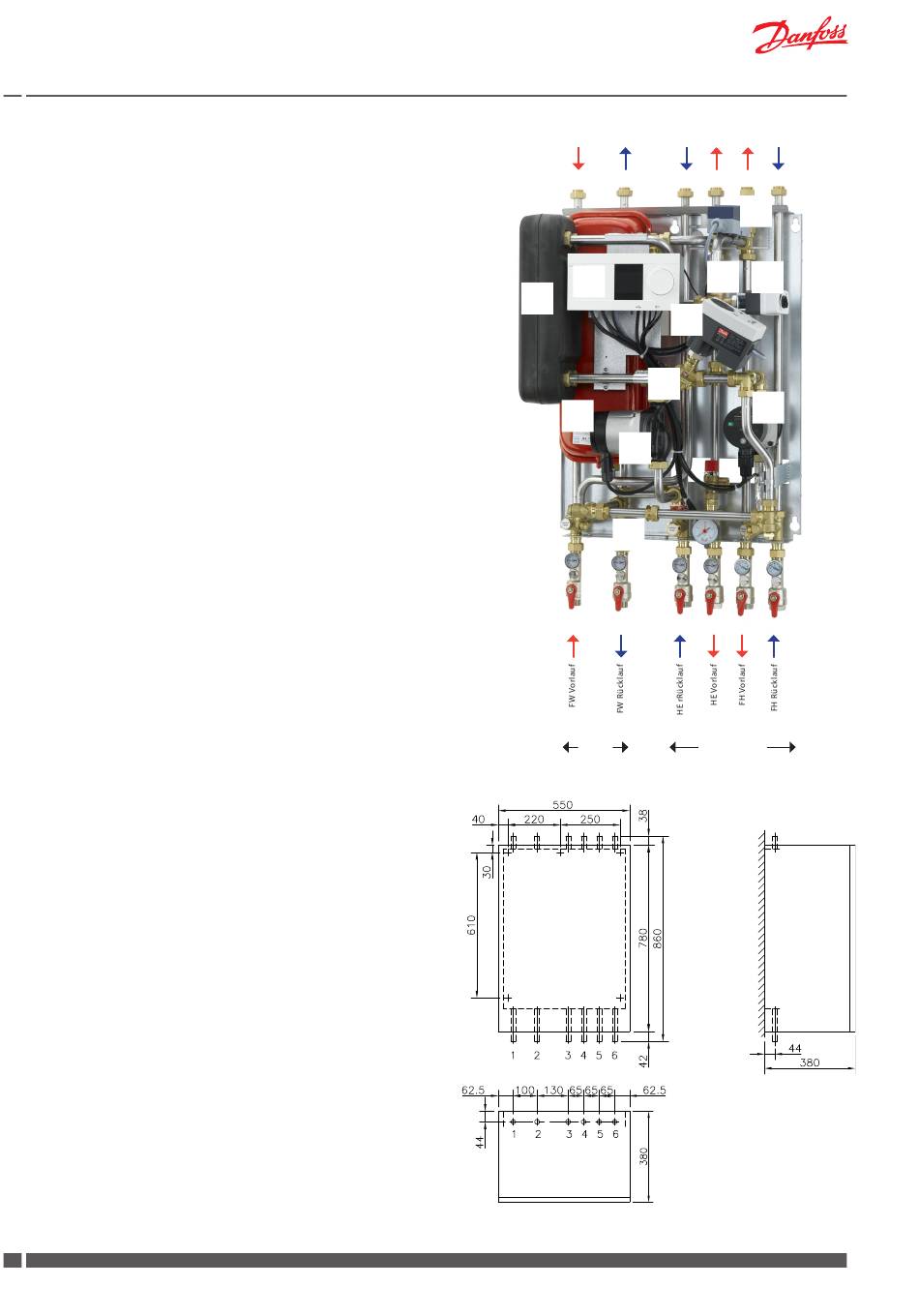

1 Plattenwärmeübertrager
8 Umwälzpumpe, HE
10 Umwälzpumpe, FH
16 Ausdehnungsgefäß
24 Passstück für WMZ
25 Elektronische Regelung
29 Elektrischer Stellantrieb AMV 13
30 Volumenstromregler mit Motorstellventil AHQM
33 Elektrischer Stellantrieb AMV 150
34 3-Wege Ventil VMV 30/15
57 Sicherheitsthermostat
Für diese Station ist Anschluß oben oder unten möglich.
Bitte bemerken, dass die Kugelhähne lose mitgeliefert wer-
den und bauseits einzubauen sind.
Bitte beachten:
Varianten mit anderen Komponenten können vorkommen und kön-
nen von der Abbildung abweichen.
Die jeweils gültigen Bedienungsanleitungen der eingebauten Kom-
ponenten werden immer der Lieferung beigelegt.
Maße:
Maße ohne Verkleidung
H860 x B530 x T365 mm
Maße mit Verkleidung
H860 x B550 x T380 mm
Anschlüsse:
Reihefolge:
1 Fernwärme (FW) Vorlauf
2 Fernwärme (FW) Rücklauf
3 Heizung (HE) Rücklauf
4 Heizung (HE) Vorlauf
5 Fussbodenheizung Vorlauf
6 Fussbodenheizung Rücklauf
Anschlussmaße:
FW: G¾ (AG)
HE + FH: G¾ (IG)
14 DKDHR
VX Solo II
