Regelung des Heizkreises

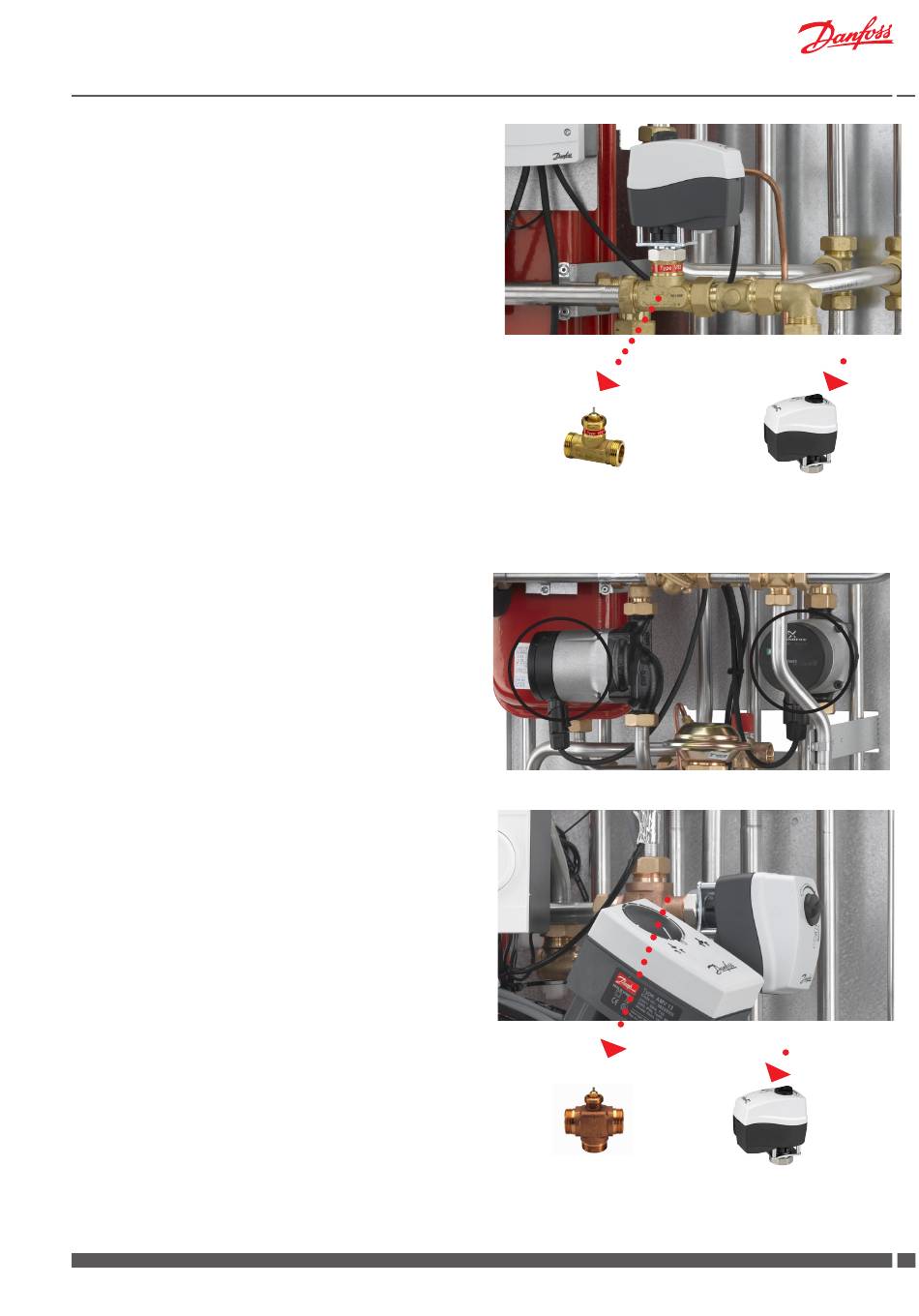

Zur Regelung des Heizkreises ist die VX Solo II H2WP primärseitig
mit einem Durchgangsventil VS 2 und einem elektrischen Stellant-
rieb Danfoss AMV 150, das dem elektronischen Regler angeschlos-
sen ist, ausgestattet.
Die Funktionsfähigkeit des Ventils und des Stellantriebes ist werks-
seitig überprüft. Bei Betriebsproblemen lässt sich der Stellantrieb
manuell schließen. Manuelles Schließen erfolgt über den Hub der
Einstelldrossel, durch das Drehen des Einstelldrossels im Urzeigersinn.
Siehe bitte beigelegte Bedienungsanleitungen,
Elektrischer Stellantrieb AMV 150
Durchgangsventil VS 2
Umwälzpumpe, Heizkreis
Siehe bitte Punkt 12, Seite 48 für weitere Informationen über
Umwälzpumpe.
Regelung des Fussbodenheizkreises
Zur Regelung des Fussbodenheizkreises ist die VX Solo II H2WP
primärseitig mit einem 3-Wege Stellventil VMV und einem elek-
trischen Stellantrieb Danfoss AMV 150, das dem elektronischen
Regler angeschlossen ist, ausgestattet.
Die Funktionsfähigkeit des Ventils und des Stellantriebes ist werks-
seitig überprüft. Bei Betriebsproblemen lässt sich der Stellantrieb
manuell schließen. Manuelles Schließen erfolgt über den Hub der
Einstelldrossel, durch das Drehen des Einstelldrossels im Urzeigersinn
Siehe bitte beigelegte Bedienungsanleitung,
Elektrischer Stellantrieb AMV 150
Danfoss 3-Wege Stellventil VMV
Danfoss District Energy
VX Solo II H2WP (ECL 210/A260)
VS2
VMV
VI.GP.P1.03
Manuaelle Hubverstellung (AMV
150)
Der Knopf auf der Unterseite des
Stellantriebes während der manuellen
Hubverstellung gedrückt halten
Manuelle Hubverstellung (AMV 150)
Der Knopf auf der Unterseite
des Stellantriebes während
der manuellen Hubverstellung
gedrückt halten.
