Montage- und Betriebsanleitung

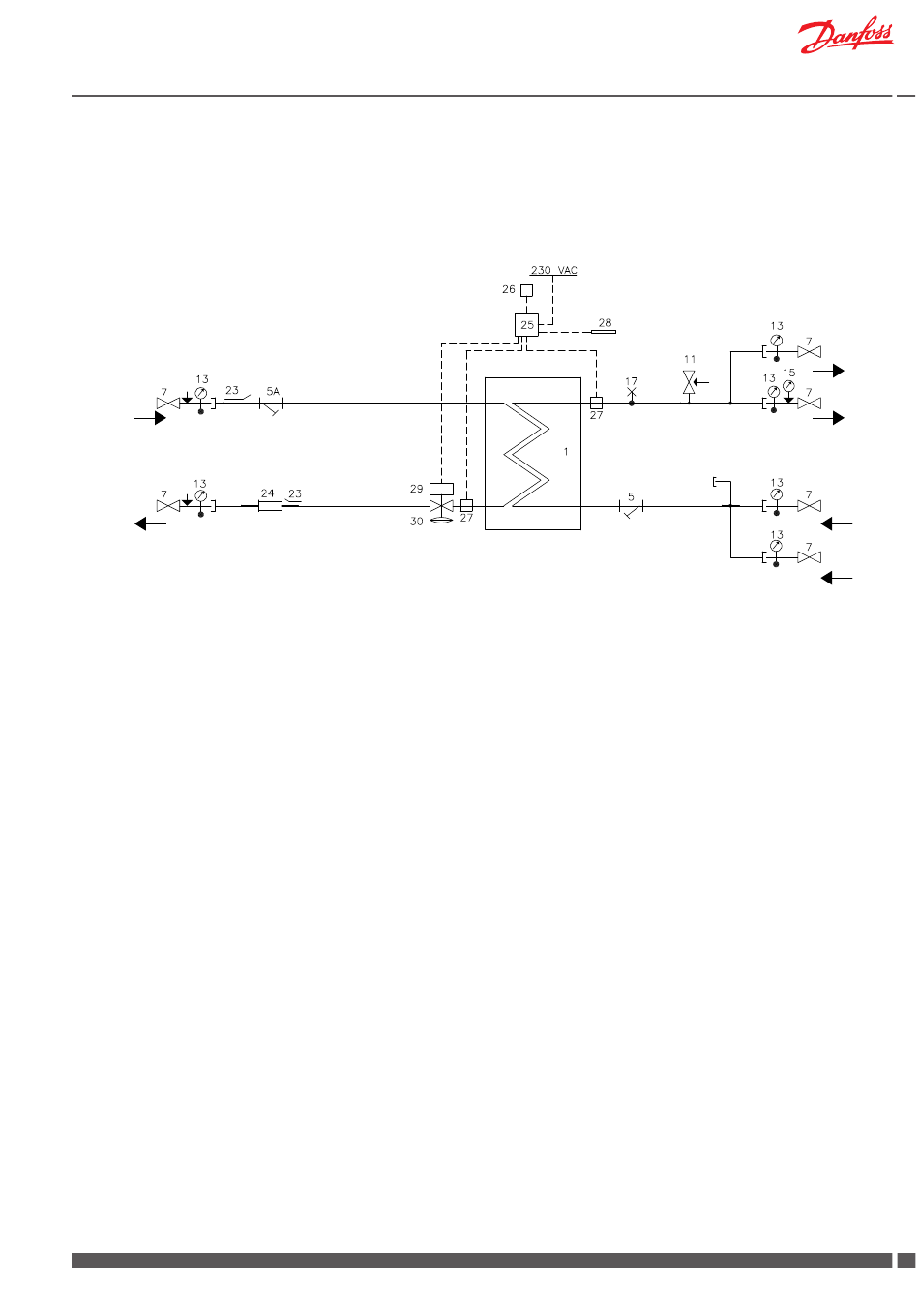

5.9 VX Solo OP (ECL 210/A237.1a) - 1 Heizkreis + sekundärseitig angeschlossener Trinkwarmwasserspeicher
FW
Vorlauf
FW
Rücklauf
1 Plattenwärmeübertrager, Heizung, mit Dämmung
5 Schmutzfänger
6 Rückschlagventil
7 Absperrventil
11 Sicherheitsventil, Heizung
13 Thermometer
15 Manometer
17 Entlüftung
23 Fühlertasche für WMZ ½"
24 Passstück für WMZ, 3/4" x 110 mm
25 Regler Danfoss ECL 210/A237.1a
26 Außenfühler Danfoss ESMT
27 Anlegefühler Danfoss ESMC
28 Tauchfühler Danfoss ESMB
29 Elektrischer Stellantrieb AMV 10
30 Volumenstromregler mit Motorstellventil AVQM
Danfoss District Energy
VX Solo II
VI.GP.P1.03
Anschl. für
Ausdehnungsgefäß
Speicher
Vorlauf
HE
Vorlauf
HE
Rücklauf
Speicher
Rücklauf
11 11
