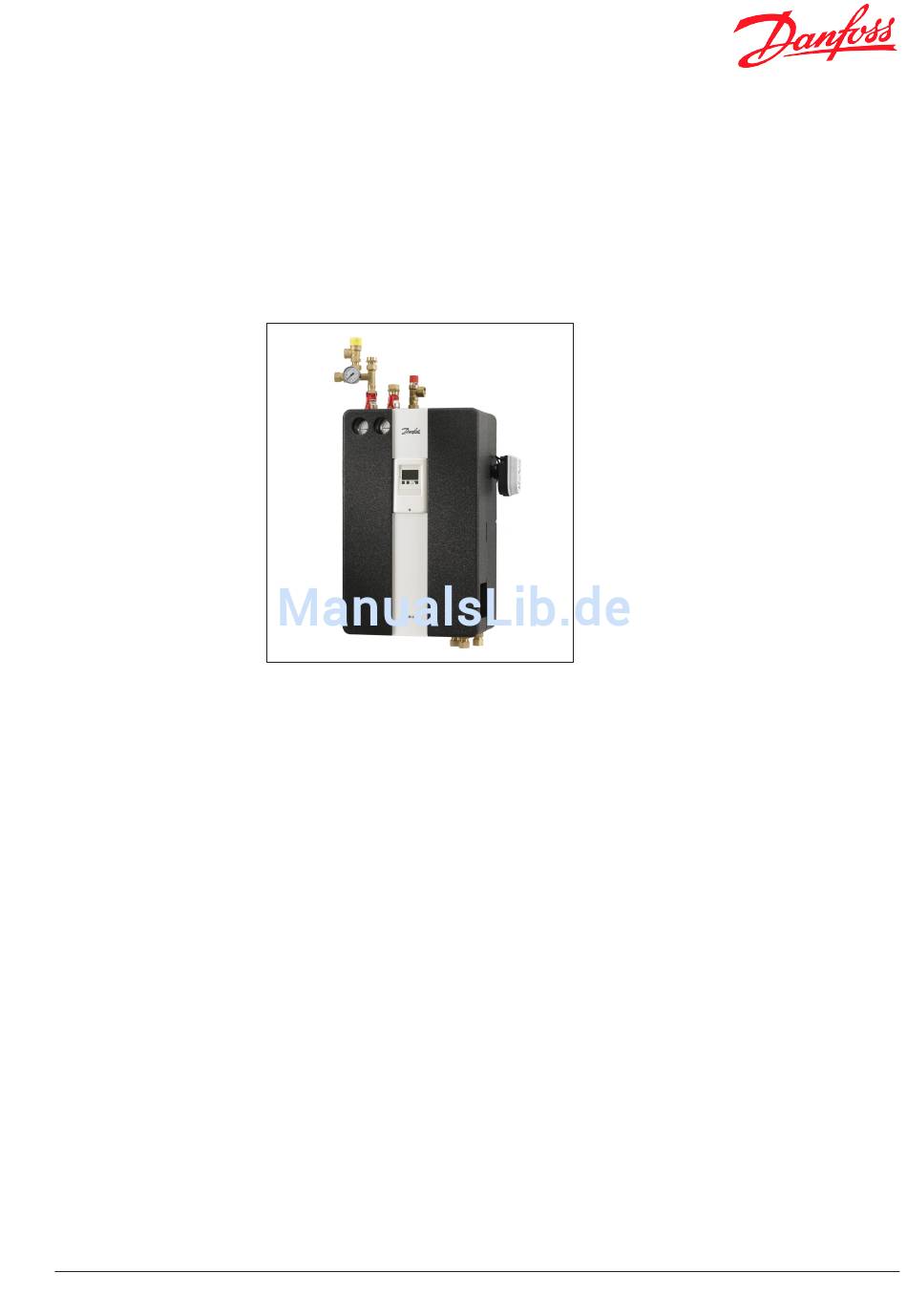

Montage-, Inbetriebnahme-
und Bedienungsanleitung
DKDHR

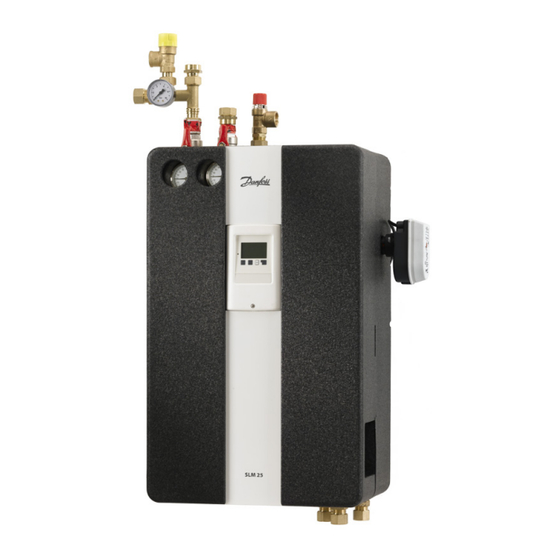

Schichtlademodul SLM-15/25
VI.GE.V1.03
© Danfoss 10/2010
Betriebsanleitung immer griffbereit am Gerät
aufbewaren!
Vor Beginn aller Arbeiten Betriebsanleitung
lesen!
Achtung! Vor Inbetriebnahme Gerät auf
mängelfreien Zustand und technisch
einwandfreie Funktion kontrollieren!
1
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Danfoss SLM-15
Inhaltszusammenfassung für Danfoss SLM-15
- Seite 1 Montage-, Inbetriebnahme- und Bedienungsanleitung Schichtlademodul SLM-15/25 Betriebsanleitung immer griffbereit am Gerät aufbewaren! Vor Beginn aller Arbeiten Betriebsanleitung lesen! Achtung! Vor Inbetriebnahme Gerät auf mängelfreien Zustand und technisch einwandfreie Funktion kontrollieren! VI.GE.V1.03 DKDHR © Danfoss 10/2010...
-
Seite 2: Inhaltsverzeichnis
Montage-, Inbetriebnahme- und Bedienungsanleitung SLM-15/25 1 Allgemeines ............................4 1.1 Informationen zur Betriebsanleitung ........................4 1.2 Mitgeltende Unterlagen ............................4 1.3 Symbolerklärungen ..............................4 1.4 Haftung und Gewährleistung ..........................5 1.5 Urheberschutz ................................5 1.6 Ersatzteile ..................................6 1.7 Demontage ..................................6 1.8 Entsorgung .................................. - Seite 3 Montage-, Inbetriebnahme- und Bedienungsanleitung SLM-15/25 8.3 Erneute Inbetriebnahme nach einer Störung ....................24 8.4 Entleeren der Anlage ..............................24 9 Bedienung ............................24 9.1 Einschalten ..................................24 9.2 Ausschalten .................................. 24 10 Wartung ............................25 10.1 Sicherheitshinweise ..............................25 10.2 Wartungsarbeiten ..............................26 10.3 Maßnahmen nach Wartungsarbeiten ......................
-
Seite 4: Allgemeines
Montage-, Inbetriebnahme- und Bedienungsanleitung SLM-15/25 1.1 Informationen zur Betriebsanleitung Anlage für das Installations-, Bedienungs-, 1 Allgemeines Diese Betriebsanleitung beschreibt die Wartungs- und Reinigungspersonal jederzeit Installation, Bedienung und Wartung der Anlage. zugänglich aufzubewahren. Die Einhaltung aller angegebenen Die grafischen Abbildungen in dieser Anleitung Sicherheitshinweise und Handlungsanweisungen sind zur besseren Darstellung der erläuterten... -
Seite 5: Haftung Und Gewährleistung
Montage-, Inbetriebnahme- und Bedienungsanleitung SLM-15/25 1.4 Haftung und Gewährleistung Diese Betriebsanleitung ist vor Beginn aller Alle Angaben und Hinweise in dieser Arbeiten am und mit dem Gerät, Betriebsanleitung wurden unter insbesondere vor der Inbetriebnahme, sorgfältig Berücksichtigung der geltenden Vorschriften, durchzulesen! Für Schäden und Störungen, die sich... -
Seite 6: Ersatzteile
Montage-, Inbetriebnahme- und Bedienungsanleitung SLM-15/25 1.6 Ersatzteile Falsche oder fehlerhafte Ersatzteile Nur Original-Ersatzteile des Herstellers können zu Beschädigungen, verwenden. Fehlfunktionen oder Totalausfall der Anlage führen. Bei Verwendung nicht freigegebener Ersatzteile verfallen sämtliche Garantie-, Service-, Schadenersatz- und Haftpflichtansprüche gegen den Hersteller oder seine Beauftragten, Händler und Vertreter. -
Seite 7: Sicherheit
Montage-, Inbetriebnahme- und Bedienungsanleitung SLM-15/25 2.1 Allgemeines 2 Sicherheit HINWEIS! Das Gerät ist zum Zeitpunkt seiner Entwicklung Umbau und Erweiterungsmaßnahmen Dieser Abschnitt gibt einen und Fertigung nach geltenden, anerkannten stimmen Sie bitte immer mit dem Hersteller ab. Überblick über alle wichtigen Regeln der Technik gebaut und gilt als Sicherheitsaspekte für einen... -
Seite 8: Arbeitssicherheit
Montage-, Inbetriebnahme- und Bedienungsanleitung SLM-15/25 2.5 Arbeitssicherheit durch mechanische Einwirkungen oder den Durch das Befolgen der Hinweise zur Ausfall der Anlage und der gesamten Arbeitssicherheit kann eine Gefährdung von Arbeitsstätte bewirken. Personen und/oder der Anlage verhindert Nichtbeachten der Sicherheitsbestimmungen werden. -
Seite 9: Not-Aus-Schalter
Montage-, Inbetriebnahme- und Bedienungsanleitung SLM-15/25 2.8 NOT-AUS-Schalter Unfallverhütungsvorschriften installiert werden. Das Gerät wird innerhalb einer Anlage eingesetzt Das Bedienpersonal ist vom Betreiber und besitzt keine eigene Steuerung. Der nachweislich über Lage und Funktionsweise der Betreiber hat dafür zu sorgen, dass NOT-AUS- NOT-AUS-Schalter zu informieren. -
Seite 10: Restgefahren / Gefahrenanalyse
Montage-, Inbetriebnahme- und Bedienungsanleitung SLM-15/25 2.11 Restgefahren / Gefahrenanalyse Ort der Gefahr Gefahrenart Schutzziel Maßnahme Absperrventile und Quetschung bei Handbedienung der Durch Konstruktion genug Armaturen in der Station Handbedienung Absperrventile und Raum für ergonomische Armaturen muss gefahrlos Bedienung vorsehen. möglich sein. -
Seite 11: Technische Daten
Montage-, Inbetriebnahme- und Bedienungsanleitung SLM-15/25 3.1 Technische- und Hauptsystemdaten 3 Technische Daten enthaltenen Unterlagen (Deckblatt, Die Hauptsystemdaten finden Sie auf dem Schaltschema, Datenblatt). Typenschild sowie den in den Anlagen 3.1.1 Schaltschema Pufferspeicher oben Vorlauf Sonnenkollektor Pufferspeicher Pufferspeicher Mitte Rücklauf Sonnenkollektor... -
Seite 12: Typenschild
Montage-, Inbetriebnahme- und Bedienungsanleitung SLM-15/25 3.1.3 Typenschild Das Typenschild ist auf der Anlage befestigt. Auf dem Typenschild stehen folgende Angaben: – Hersteller 004U8147 – Geräte-Nr. – Baujahr (Jahr/Kalenderwoche) 120°C – Typ 140 W – Max. zul. Betriebstemperatur – Max. zul. Betriebsdruck –... -
Seite 13: Abmessungen
Montage-, Inbetriebnahme- und Bedienungsanleitung SLM-15/25 3.1.6 Abmessungen und Foto mit Komponenten 177 mm 41 mm 57 mm 102 mm 165 mm 111 mm 75 mm 119 mm 165 mm DKDHR VI.GE.V1.03 © Danfoss 10/2010... -
Seite 14: Funktion
Montage-, Inbetriebnahme- und Bedienungsanleitung SLM-15/25 4 Funktion 4.1 Funktion / Allgemeines SLM-15/25 ist darüber hinaus mit Befüllungs- und Applikation Entleerungsöffnungen sowie mit einem Die Hauptaufgabe des SLM-15/25 besteht darin, 3-Wege-Umschaltkugelhahn ausgestattet, der die Energie vom Sonnenkollektor anhand eines im richtigen Temperaturniveau im Speicher Wärmeübertragers in den Heizkreis zu... -
Seite 15: Aufbau
Montage-, Inbetriebnahme- und Bedienungsanleitung SLM-15/25 5.1 Aufbau und Aufstellung/Allgemeines HINWEIS! 5 Aufbau Schichtlademodule werden in der Regel als Die Verwendung von Rohrzangen für komplett verrohrte und verdrahtete Anlagen in Verschraubungen ist nicht gestattet. Bitte einem Schaumisolierschrank geliefert. Alle verwenden Sie nur passende Schlüssel! Bauteile und Komponenten sind im Isolierschrank durch ein Klicksystem befestigt. -
Seite 16: Transport, Verpackung Und Lagerung
Montage-, Inbetriebnahme- und Bedienungsanleitung SLM-15/25 6 Transport, Verpackung und – Seile und Gurte müssen mit Sicherheitshaken WARNUNG! Lebensgefahr! Lagerung ausgerüstet sein. Keine angerissenen Seile oder Beim Heben, Schwenken und Senken Seile mit Scheuerstellen verwenden. Seile und besteht Gefahr schwerer Personen- und Gurte nicht an scharfen Kanten und Ecken Sachschäden durch herabfallende Teile. -
Seite 17: Transportinspektion
Entsorgungsvorschriften stehende HINWEIS! Beseitigung muss gewährleistet sein. Zu diesem Die am 01.12.1991 in Kraft getretene Zweck hat DANFOSS einen Vertrag mit der Firma Verpackungsordnung sieht vor, dass Interseroh AG abgeschlossen, an deren Transportverpackungen an den Lieferanten Sammelstellen die Verpackungen abgegeben zurückgegeben werden können. -
Seite 18: Installation
Bestimmungen und Vorschriften dem Abschnitt Warnhinweise. die Elektroinstallation der Station durchführen. • Die Station ist an ein Netz mit 230 V AC an- Werkseitig ist die SLM-15/25 fertig verdrahtet zuschliessen. Der Netzanschluss ist gemäss und geprüft. behördlichen Vorschriften auszuführen. •... -
Seite 19: Relais 3 Funktion
Montage-, Inbetriebnahme- und Bedienungsanleitung SLM-15/25 Elektrischer Anschluss Frischwasser-Controller TDC4 Applikation D21 Kleinspannungen max. 12VAC/DC Anschluss im linken S e n s o r s e i t e Netzseite Klemmraum! max. 12V 230VAC Klemme: Anschluss für: Gefahr Achtung Fühler 1 Kollektor Fühler 2 Speicher unten... -
Seite 20: Montage Von Slm-15/25
WICHTIG! Alle Verschraubungen und Verbin- dungen nachziehen, als sie sich durch Erschüttungen während des Transports gelöst haben können. Die SLM-15/25 ist für Wandmontage. Die Station mit zwei Bolzen, Schrauben, Spreizdübel oder ähnliches auf dem Wand befestigen. Auf Anlagen mit Sicherheitsventil ist Anschluss für Ablauf laut geltenden örtlichen Vorschriften... - Seite 21 Montage-, Inbetriebnahme- und Bedienungsanleitung SLM-15/25 Masse: H 930 x B 565 x T 295 mm Gewicht: Ca. 24 Kg Alle Rohrverbindungen sind werksseitig mit Gewindeanschluß versehen. Anschlussdimensionen: Alle Anschlüsse: G¾ (IG) Anschlusse: 1 Solar Kollektor Vorlauf, 2 Solar Kollektor Rücklauf...
-
Seite 22: Montage Von Grundgerät
Isolierschranks eingebaut. 7.1.2.2 Montage von Option 1 Dieser Vortex Sensor wird separat geliefert, und muß bauseits im Pufferspeicher Volumenstrom-/ Rücklauf auf dem SLM-15/25 Gerät montiert Temperatursensor werden. Der Vortex Sensor Kabel muss an dem Regler wie rechts abgebildet angeschlossen werden. -
Seite 23: Inbetriebnahme
Montage-, Inbetriebnahme- und Bedienungsanleitung SLM-15/25 8 Inbetriebnahme Bitte beachten Sie vor der Inbetriebnahme daß: • Die komplette Solaranlage niemals nur mit Wasser spülen oder abdrücken. Da • die Rohre nach dem Schaltplan angeschlos- ein vollständiges Entleeren der Anlage/ sen sind, Kollektoren meist nicht möglich ist,... -
Seite 24: Störung Und Außerbetriebnahme
Montage-, Inbetriebnahme- und Bedienungsanleitung SLM-15/25 8.2 Störung und Außerbetriebnahme Die Heizungspumpe sind an die Netzspannung angeschlossen. Sofort den Hauptschalter ausschalten oder den WARNUNG! Gefahr durch elektrischen Netzstecker ziehen. Strom! Absperrarmaturen schließen. Auslaufendes Wasser kann die gesamte Zur Störungsbeseitigung unbedingt eine Anlage unter lebensgefährliche... -
Seite 25: Wartung
Montage-, Inbetriebnahme- und Bedienungsanleitung SLM-15/25 10 Wartung 10.1 Sicherheitshinweise In der Anlage ist eine Übersicht der wichtigsten technischen Vorschriften enthalten. Für die Wartung der Anlage finden Sie insbesondere in WARNUNG! DIN 1988, VDI 2895 und VDI 6023 Hinweise. Arbeiten am Gerät dürfen grundsätzlich Es wird empfohlen, ein örtliches... -
Seite 26: Wartungsarbeiten
Montage-, Inbetriebnahme- und Bedienungsanleitung SLM-15/25 10.2 Wartungsarbeiten So lässt sich der Absatz von Schmutz- und Im Folgenden sind wesentliche Tätigkeiten Kalkrückständen auf Kugeln, Tellern und aufgeführt, die im Rahmen einer Wartung Ventilsitzen verhindern. In Anhang I finden Sie durchgeführt werden sollten. Zusätzliche die Herstellerhinweise zu den gebräuchlichsten... -
Seite 27: Störungen
Montage-, Inbetriebnahme- und Bedienungsanleitung SLM-15/25 11 Störungen 11.1 Funktionsstörungen Störung mögliche Ursache Störungsbehebung Bemerkung Störungen an elektrischen Einrichtungen sowie an Sekundärwasser- fehlende Spannungsversorgung - Hauptschalter einschalten temperatur zu - Zuleitung überprüfen Bauteilen der Mechanik und niedrig - Sicherungen/Schütze Hydraulik dürfen nur von überprüfen... -
Seite 28: Sicherheitshinweise
Montage-, Inbetriebnahme- und Bedienungsanleitung SLM-15/25 11.2 Sicherheitshinweise WARNUNG! Eine unsachgemäße Störungsbeseitigung kann zu schweren Personen- und/oder Sachschäden führen. Störungen dürfen deshalb nur von ausgebildetem und autorisiertem Fachpersonal durchgeführt werden! 11.3 Verhalten bei Störungen 3. Verantwortlichen am Einsatzort über Störung Grundsätzlich gilt: sofort informieren. - Seite 29 Montage-, Inbetriebnahme- und Bedienungsanleitung SLM-15/25 13 Anhang I DKDHR VI.GE.V1.03 © Danfoss 10/2010...
-
Seite 30: Tauscherberechnungen
Montage-, Inbetriebnahme- und Bedienungsanleitung SLM-15/25 13.1 Tauscherberechnungen VI.GE.V1.03 DKDHR © Danfoss 10/2010... -
Seite 31: Primäre Pumpe
Montage-, Inbetriebnahme- und Bedienungsanleitung SLM-15/25 DKDHR VI.GE.V1.03 © Danfoss 10/2010... - Seite 32 Montage-, Inbetriebnahme- und Bedienungsanleitung SLM-15/25 13.2 Druckverlustkurve Datenblatt: Wilo-Star-ST 15/6 Zulässige Fördermedien (andere Medien auf Anfrage) Kennlinien Heizungswasser (gemäß • VDI 2035) Wasser-Glykol-Gemische (max. 1:1; ab 20 % • Beimischung sind die Förderdaten zu überprüfen) Zulässiger Einsatzbereich Temperaturbereich bei •...
- Seite 33 Montage-, Inbetriebnahme- und Bedienungsanleitung SLM-15/25 Datenblatt: Wilo-Star-RS 15/4 Energie-Effizienz-Klasse Kennlinien EEI-Klasse B Zulässige Fördermedien (andere Medien auf Anfrage) Heizungswasser (gemäß • VDI 2035) Wasser-Glykol-Gemische (max. 1:1; ab 20 % • Beimischung sind die Förderdaten zu überprüfen) Zulässiger Einsatzbereich Temperaturbereich bei Einsatz in HLK-Anlagen bei •...
- Seite 34 Montage-, Inbetriebnahme- und Bedienungsanleitung SLM-15/25 Version 10.01 Asynchronous circulators for solar application Type ST/4.5 ECO , ST/6 ECO and ST/7 ECO ST*/6 ECO ST ../4.5 ECO ST ../6 ECO Water flow (m Water flow (m3/h) Water Flow (m ST ../7 ECO...
- Seite 35 Montage-, Inbetriebnahme- und Bedienungsanleitung SLM-15/25 Datenblatt: Wilo-Star-RS 15/6 Energie-Effizienz-Klasse Kennlinien EEI-Klasse B Zulässige Fördermedien (andere Medien auf Anfrage) Heizungswasser (gemäß • VDI 2035) Wasser-Glykol-Gemische (max. 1:1; ab 20 % • Beimischung sind die Förderdaten zu überprüfen) Zulässiger Einsatzbereich Temperaturbereich bei Einsatz in HLK-Anlagen bei •...
-
Seite 36: Temperaturfühler
13.3 Temperaturfühler Montage-, Inbetriebnahme- und Bedienungsanleitung SLM-15/25 13.3 Druckverlustkurve VI.GE.V1.03 DKDHR © Danfoss 10/2010... -
Seite 37: Vorlaufregler
Montage-, Inbetriebnahme- und Bedienungsanleitung SLM-15/25 13.4 Vorlaufregler DKDHR VI.GE.V1.03 © Danfoss 10/2010... - Seite 38 Montage-, Inbetriebnahme- und Bedienungsanleitung SLM-15/25 14 Anhang II VI.GE.V1.03 DKDHR © Danfoss 10/2010...
-
Seite 39: Konformitätserklärung
Montage-, Inbetriebnahme- und Bedienungsanleitung SLM-15/25 14.1 Konformitätserklärung DKDHR VI.GE.V1.03 © Danfoss 10/2010... - Seite 40 Montage-, Inbetriebnahme- und Bedienungsanleitung SLM-15/25 Danfoss A/S District Energi Division Omega 7, Søften DK-8382 Hinnerup Telefon: +45 87 43 89 43 Telefax: +45 87 43 89 44 heating@danfoss.com www.dh.danfoss.com VI.GE.V1.03 DKDHR © Danfoss 10/2010...
