Installation
3.3
Verlegung von
der Soleleitung
14
3.0 Montage des geothermischen Heizregisters
• Soleleitungen sind Ø40 mm Rohre aus PE.
• Die Rohrleitungen werden in min. 1,5 Meter
Tiefe verlegt.
• Die Rohre werden im Abstand von 1 Meter
(Mitte zu Mitte) verlegt.
• Der höchste Punkt des Solekreises muss sich
am Haus befinden, damit das System entlüftet
werden kann.
• Empfohlene Sole: Ethylenglykol oder alternativ
Ethanol/Isopropanol, frostsichere Mischung
für min. -20 °C.

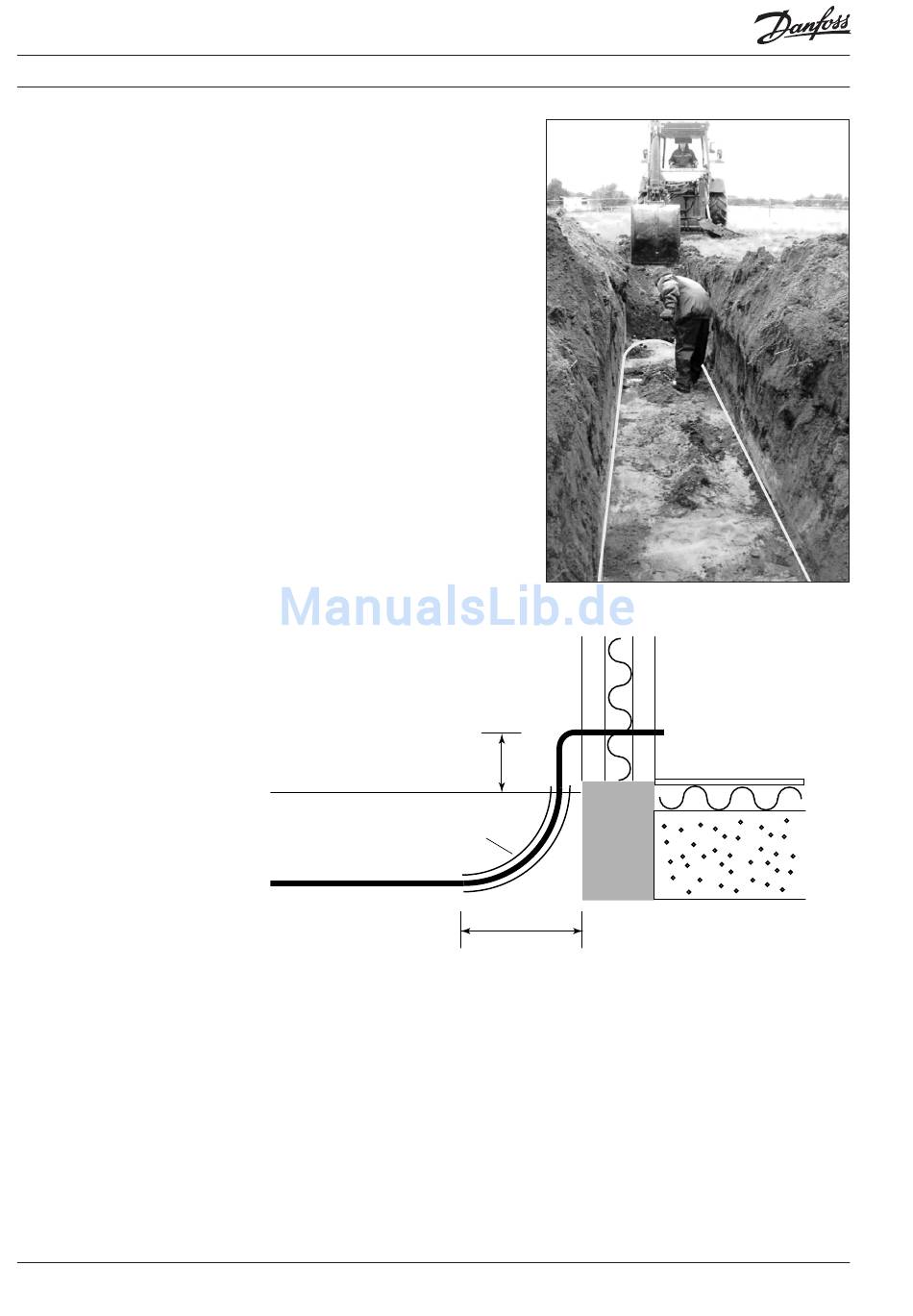

Auf dem Bild rechts ist das Verlegen der
Rohrleitungen im Graben zu sehen:
Abstand Mitte zu Mitte .........min. 1000 mm
Tiefe ..............................................min. 1500 mm
Die Soleleitungen können auch in einzelnen
Gräben verlegt werden (ohne Abb.).
Unten ist zu sehen, wie die Rohrleitungen ins
Haus geführt werden können.
Es ist wichtig, dass die letzten 1,5 Meter der
Soleleitung ins Haus hinein mit einem
porendichten Isoliermaterial isoliert werden.
Achtung: Vorlauf und Rücklauf zum
Heizregister müssen isoliert werden!
A: Porendichte Isolierung
VIFKB303
100-300mm
A
1500mm
