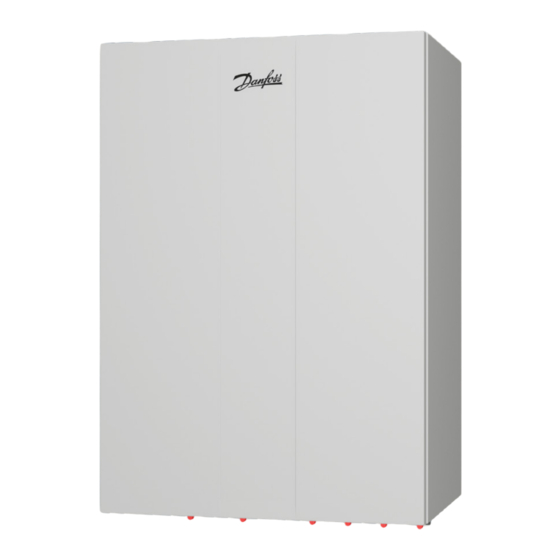

Danfoss VX Solo II HWS Montage- Und Betriebsanleitung
Indirekte hausstation für einfamilienhäuser, reihenhäuser und wohnungen
Vorschau ausblenden
Andere Handbücher für VX Solo II HWS:
- Montage- und betriebsanleitung (56 Seiten)
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Danfoss VX Solo II HWS
Inhaltszusammenfassung für Danfoss VX Solo II HWS

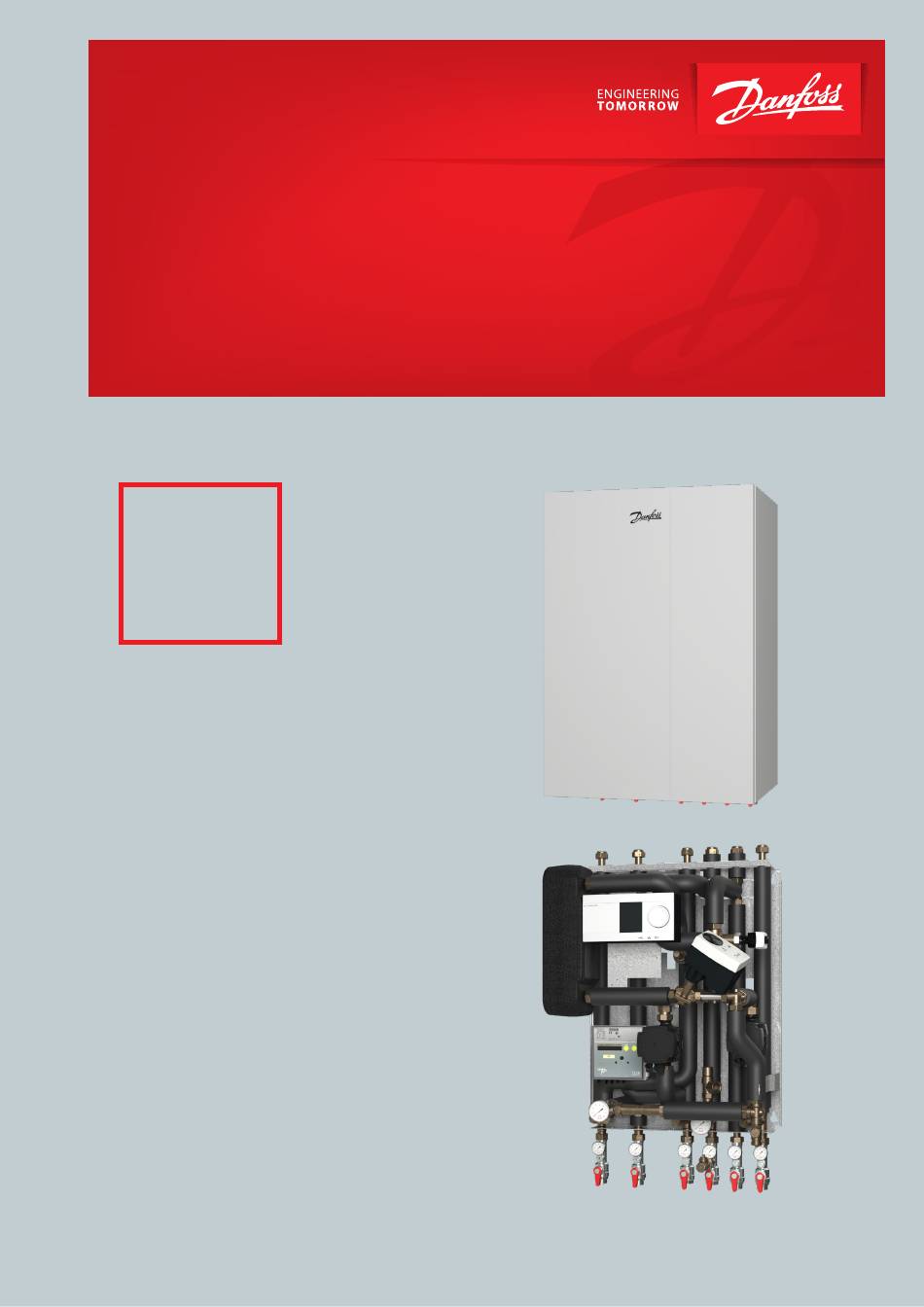

- Seite 1 Montage- und Betriebsanleitung VX Solo II HWS (ECL 310/A247) SW Schwerin Friedrichsthal Indirekte Hausstation für Einfamilienhäuser, Reihenhäuser und Wohnungen Station Indirekte Haussta- tion für Wohnungen, Ein- und Mehrfamilien- häuser www.fernwärme.danfoss.de...
-
Seite 2: Inhaltsverzeichnis
9.0 Manometer und Wasser Nachfüllen ....................................8 10.0 Elektro-Anschluss.............................................8 11.0 Regelung des Heizkreises ........................................9 12.0 Umwälzpumpe ............................................12 13.0 Wartung ..............................................14 14.0 Fehlersuche, Heizung .......................................... 15 15.0 Fehlersuche, Brauchwarmwasser ....................................17 16.0 Gutachten ..............................................19 DKDHR VI.MG.K1.03 Danfoss District Energy... -
Seite 3: Allgemeine Sicherheitshinweise
Die Station besteht aus Materialien, die nicht zusammen mit mit dem Hausmüll entsorgt werden dürfen. Die gesammte Energieversorgung unterbrechen und bitte zerlegen Sie das Produkt zur entsorgung in seine Einzelteile und führen Sie sie gemäß den geltenden örtlichen Vorschrif- ten sortenrein der Entsorgung zu. Danfoss District Energy VI.MG.K1.03 DKDHR... -
Seite 4: Schaltplan & Massschizze
Confidential: Property of Danfoss Redan A/S, Nordborg, Denmark. Not to be handed over to, copied or used by third party. Two- or three Rev. dimensional reproduction of contents to be authorized by Danfoss Redan A/S. Sheet 1 / 1 DKDHR VI.MG.K1.03... -
Seite 5: Aufbau & Beschreibung
Montage- und Betriebsanleitung VX Solo II 6. AUFBAU & BESCHREIBUNG Die VX Solo II HWS is eine indirekte Fernwärme Anschlussstation für Ein- familienhäuser, Reihenhäuser und Wohnungen. Mit einem Heizkreis und Anschlussleitung für einen sekundärseitigen Trinkwarmwasser- speicher. Wandmontage mit Anschlussleitungen nach oben und unten. -
Seite 6: Montage
Der Anschluß befindet sich links neben den beiden Umwälzpumpen (senkrecht angeordneter Kugelhahn. 42,5 42,5 General tolerance accuracy Weight Anschluss Replace Design Kappenventil Approval Confidential: Property of D Not to be handed over to, dimensional reproduction o DKDHR VI.MG.K1.03 Danfoss District Energy... -
Seite 7: Wärmemengenzähler, Passstücke
Wenn das Fühlerkabel zu kurz ist, wird es empfohlen das ganze Kabel auszuwechseln. Minimumbereich für das Kabel ist 0,4 mm² und Max. Länge ist 125 m. Für elektrische Anschluss siehe bitte beigelegte Mounting Guide für Danfoss ECL. Danfoss District Energy VI.MG.K1.03 DKDHR... -
Seite 8: Befüllen, Inbetriebnahme
Wartungs-, Spannungsversorgung: 230 V a.c. - 50 Hz Reinigungs- oder Reparaturarbeiten ausgeschaltet werden kann. Schutzart: IP44 Leistungsaufnahme: Max. 52 Watt Für weitere Informationen siehe bitte beigelegte Anleitung für die Pumpe(n). DKDHR VI.MG.K1.03 Danfoss District Energy... -
Seite 9: Regelung Des Heizkreises
Anwendung in den Regler ECL Comfort 210 geladen werden. Der ECL-Applikationsschlüssel enthält Daten zu den An- wendungen sowie Sprachen und Werkseinstellungen. Für VX Solo II HWS (ECL 210/A247) ist werkseitig die Anwendung 1c geladen. Andere Anwendungen können aber mithilfe des ECL-Applikations- schlüssels geladen werden, und Updates des Reglers sind mit neuer... - Seite 10 Volumenstromregler und Stellantrieb, AHQM AMV 13 Zur Regelung des Heizkreises ist die VX Solo II HWS primärseitig mit ei- nem Volumenstromregler mit Motorstellventil Danfoss AHQM und einem elektrischen Stellantrieb Danfoss AMV 13 , das dem elektronischen Regler angeschlossen ist, ausgestattet.
-
Seite 11: Umwälzpumpe
Siehe bitte Punkt 12, Seite 12 für weitere Informationen über Umwälzpumpe. Umwälzpumpe, Speicher Die VX Solo II HWS ist sekundärseitig für den Anschluss eines Trink- warmwasserspeichers konzipiert. dessen Speichertemperatur elek- tronisch mittels des Danfoss ECL geregelt wird. Siehe bitte Punkt 12, Seite 12 für weitere Informationen über Umwälzpumpe. -
Seite 12: Heizkreis, Pumpe Und Sommerbetrieb
Abb. 2. Anzeigemodus / Betriebsstatus. Alarmstatus angezeigt. Ist die Pumpe in Betrieb, leuchtet die LED1 grün. Die Kombination der vier anderen LEDs zeigt die aktuelle Leistungsaufnahme (P1) an. Siehe Abb. 2 - Anzeigemodus / Betriebsstatus. 12 DKDHR VI.MG.K1.03 Danfoss District Energy... - Seite 13 UPM3 AUTO L Abb. 5. Alarmstatus Bei Auftreten einer oder mehrerer Störungen leuchtet die LED1 rot. Siehe Abb. 5 - Alarmstatus. Liegt kein Alarm mehr an, wechselt das Display in den Betriebsstatus zurück. 13 13 Danfoss District Energy VI.MG.K1.03 DKDHR...
-
Seite 14: Wartung
Rücklauf-Temperaturen regelmäßig kontrollieren. Normal ist eine Temperaturdifferenz von 15-25°C. Beachten Sie bitte, dass die niedrigste Fernwärme-Rücklauftemperatur direkt von der Rücklauftemperatur des Heizkreises und des Behälterkre- ises abhängig ist. Deshalb bitte diese Rücklauftemperaturen beachten. 14 DKDHR VI.MG.K1.03 Danfoss District Energy... -
Seite 15: Fehlersuche, Heizung
Automatik einregulieren - siehe Automa- tik Anleitung. Vorlauftemperatur zu hoch Defekter Fühler Fühler austauschen. Fehler im Regler - Regler reagiert nicht Automatik Hersteller um Hilfe bitten so, wie es laut Anleitung müsste. oder den Regler austauschen. 15 15 Danfoss District Energy VI.MG.K1.03 DKDHR... - Seite 16 Anlagebetrieb an. Anlage ist nur einsträngig (Einrohrsys- Es ist überaus wichtig, daß die Tem- tem). peratur des Vorlaufs zu den Heizkörpern - unter Berück-sichtigung des Komfor- tansprüche - so niedrig wie überhaupt möglich ist. 16 DKDHR VI.MG.K1.03 Danfoss District Energy...
-
Seite 17: Fehlersuche, Brauchwarmwasser
Funktion des Motorventils überprüfen - verschmutzt. evtl. Ventilsitz reinigen. Temperatur zu hoch Automatik falsch eingestellt oder defekt. Kontrollieren, daß der Regler korrekt eingestellt ist - siehe besondere Anlei- tung. Tauchfühler defekt Tauchfühler austauchen 17 17 Danfoss District Energy VI.MG.K1.03 DKDHR... - Seite 18 - siehe gesonderte Anleitung. Temperatur fällt während der Entnahme Tauchfühler falsch platziert. Temperaturfühler korrekt platzieren in Übereinsteimmung mit den Anweisun- gen des Speicherherstellers. Evtl. Kontakt mit Danfoss Redan A/S für nährere Anweisungen aufnehmen. Heizelement verkalkt Trinkwarmwasserspeicher aussäuern oder evtl. Heizelement austauschen. Heizelement verkalkt Trinkwarmwasserspeicher aussäuern...
-
Seite 19: Gutachten
Montage- und Betriebsanleitung VX Solo II 16. EU GUTACHTEN 19 19 Danfoss District Energy VI.MG.K1.03 DKDHR... - Seite 20 Anwendung zu prüfen. Der Käufer kann aus diesen Unterlagen und zusätzlichen Diensten keinerlei Ansprüche gegenüber Danfoss oder Danfoss Mitarbeitern ableiten, es sei denn, dass diese vorsätzlich oder grob fahrlässig gehandelt haben. Danfoss behält sich das Recht vor, ohne vorherige Bekanntmachung im Rahmen des Angemessenen und Zumutbaren Änderungen an ihren Produkten – auch an bereits in Auftrag genommenen –...
