HELICÓPTERO:
Estabilizador
Sistema de rotor coaxial
Lâmpada LED
Bateria Li-Ion
TELECOMANDO:
Posição de saída
Atenção: Ao ligar o
telecomando, o
regulador do empuxo
tem que estar o
máximo para baixo.
Antena
Lâmpadas de
controlo
Selector da
velocidade
Regulador de
empuxo
Interruptor ON/OFF
1. Desapertar o parafuso da cobertura
da cavidade das pilhas e retirar a
cobertura.
Atenção: Antes de ser carregada e depois de cada voo, a bateria deve arrefecer 15 a 30 minutos. Caso contrário, a bateria pode danifi car-se. O processo de carga deve ser controlado
permanentemente. O processo de carga deve ser realizado sempre sobre uma base resistente a fogo e num ambiente ignífugo.
1. Desligue o helicóptero e o telecomando (fi g. 1).
2. Desligar os conectores do cabo da bateria cuidadosamente do helicóptero
(fi g. 2).
3. Estabelecer a ligação entre o transformador e o carregador Li-Ion.
Agora ligar o transformador à tomada eléctrica. A lâmpada LED vermelha do
carregador Li-Ion acende-se.
4. Inserir o conector branco da bateria Li-Ion cuidadosamente no carregador
Li-Ion. Não aplicar força (fi g. 3).
5. O processo de carga demora aprox. 180 minutos e deve ser
permanentemente observado. Logo que a pilha estiver completamente
carregada, a lâmpada de controlo verde do carregador acende-se.
Depois de um período de carregamento de aprox. 180 minutos, o helicóptero pode voar aprox. 6–8 minutos. O processo de carregamento não deve demorar mais de 180 minutos.
Se a lâmpada LED de controlo não se acender passado este tempo, o carregamento deve ser interrompido. Em seguida, verifi car o funcionamento do helicóptero e, eventualmente,
pô-lo a voar até ele não ter energia sufi ciente ou os rotores pararem. Depois, repetir o processo de carregamento acima descrito.
Advertência: a bateria Li-Ion aquece ligeiramente durante o carregamento, no entanto, se ela aquecer muito e/ou apresentar alterações na superfície, dever-se-á interromper o carregamento
imediatamente!
62

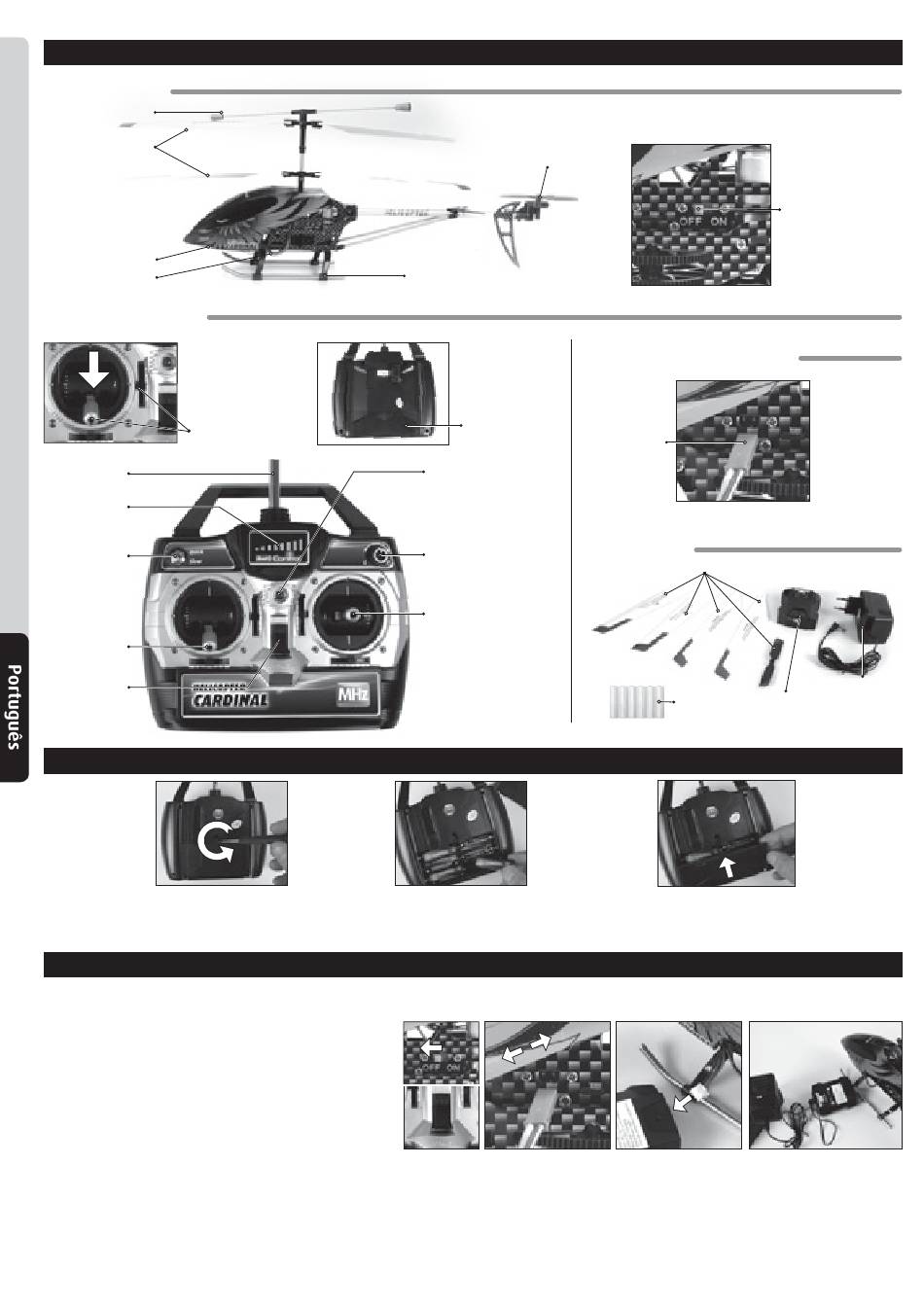

Helicóptero e telecomando
Trem de pouso
tipo esqui
Cobertura da
cavidade das pilhas
LED de controlo
Compensação esquerda/
direita (compensador de
precisão)
Voar para a frente/para
trás (inclinar o nariz)
Voar para a esquerda/para
a direita (guinar)
Modo de colocar as pilhas
2. Colocar 6 x pilhas AA de 1,5 V e
prestar atenção à posição correcta
dos pólos indicada na cavidade das
pilhas.
Carregamento da bateria do helicóptero
fi g. 1
Rotor da
cauda
BATERIA DO HELICÓPTERO:
Cabo da bateria
ACESSÓRIOS:
3. Desapertar o parafuso da cobertura da
fi g. 2 fi g. 3
Interruptor ON/OFF
Rotores sobressalentes
Adaptador
220 V AC
Carregador Li-Ion
Pilhas
automático
cavidade das pilhas e retirar a cobertura.
