HELIKOPTER:
Stabilisator
Koaxialt rotorsystem
LED-lampa
Li-jon-batteri
FJÄRRSTYRNING:
Utgångsposition
Obs: Vid påkoppling av
fjärrstyrningen måste
drivkraftsreglaget peka
helt nedåt.
Antenn
Kontrollampor
Hastighetsom-
kopplare
Throttel-spak
ON/OFF-
strömbrytare
1. Lossa skruven för batterifackets
lock och ta av locket.
Obs: Före laddningen och efter varje fl ygning måste batteriet svalna i ca 15–30 minuter. I annat fall kan batteriet ta skada. Laddningen måste ständigt övervakas.
Sörj alltid för ett eldfast underlag och en brandsäker omgivning vid uppladdningsprocessen.
1. Stäng av helikoptern och fjärrstyrningen (bild 1).
2. Koppla försiktigt bort batterikabelns kontakter från helikoptern (bild 2).
3. Förbind laddarens nätadapter med Li-jon-laddaren. Stick nu in nätadaptern
i ett stickuttag. Den röda LED:n på Li-jon-laddaren börjar lysa.
4. Stick försiktigt in Li-jon-batteriets vita kontakt i Li-jon-laddaren.
Använd inte våld (bild 3).
5. Laddningsprocessen tar ca 180 minuter och måste ständigt övervakas.
När batteriet är fullständigt uppladdat, börjar den gröna kontrollampan på
laddaren att lysa.
Efter en laddningstid på 180 minuter kan helikoptern fl yga i ca 6–8 minuter. Laddningsprocessen får inte vara längre än 180 minuter. Om LED-kontrollampan inte tänds efter denna
tid, måste laddningen avbrytas. Kontrollera sedan helikopterns funktioner och fortsätt ev. att fl yga tills energin inte räcker till längre resp. rotorerna har stannat. Upprepa sedan
den ovan beskrivna laddningsprocessen.
Varning: Li-jon-batteriet värms upp under laddningen, men om det skulle bli hett och/eller uppvisa förändringar på ytan, så måste laddningen genast avbrytas!
32

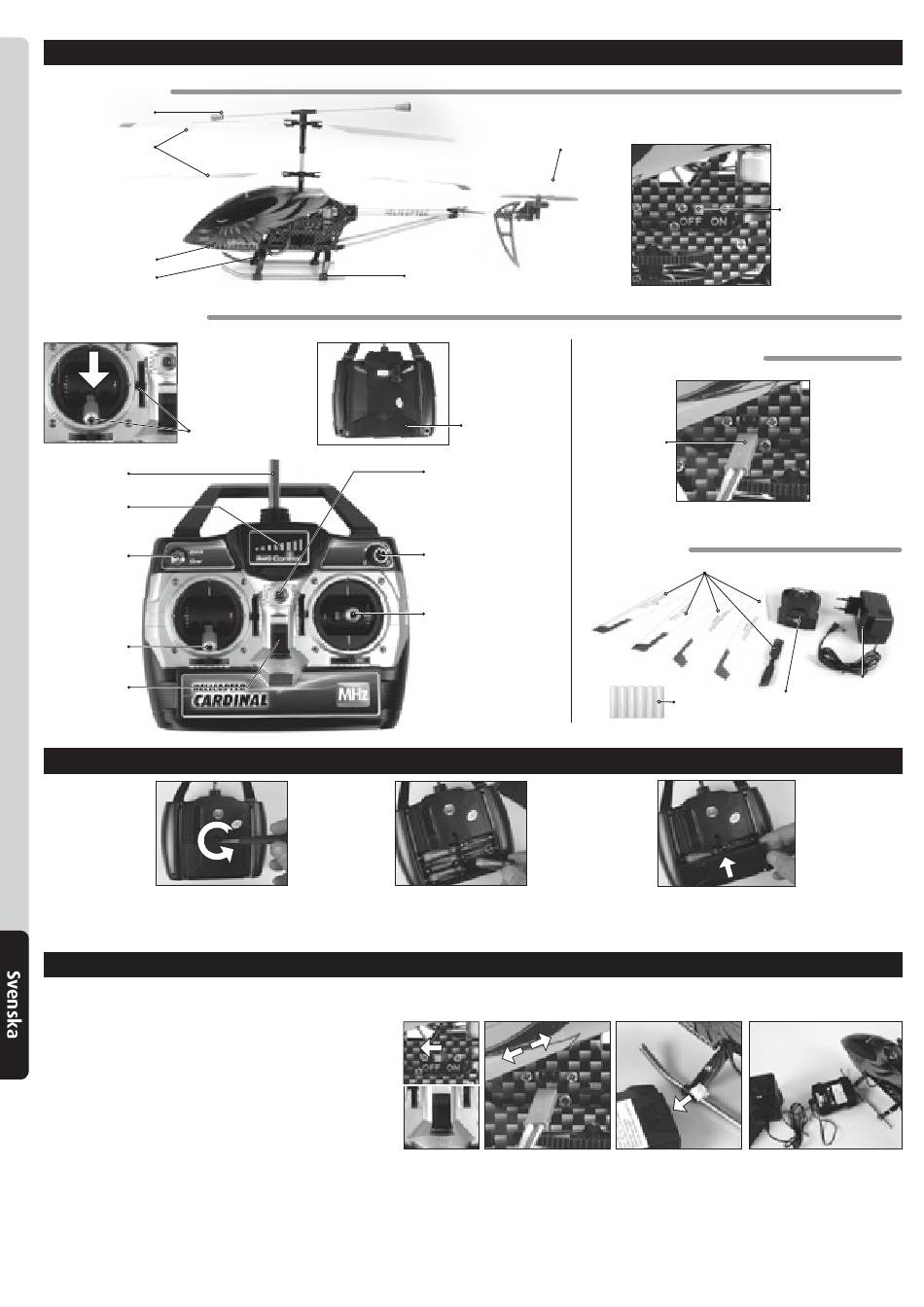

Helikopter och fjärrstyrning
Landningsmedar
Batterifackets
lock
Kontroll-LED
Vänster/höger-trimning
(fi navstämning)
Flygning framåt/bakåt
(nicka)
Flygning åt vänster/höger
(gira)
Insättning av batterier
2. Lägg in 6 x 1,5 V AA-batterier och
ta hänsyn till polaritetsuppgifterna i
batterifacket.
Uppladdning av helikopterbatteriet
bild 1 bild 2
Stjärtrotor
HELIKOPTERBATTERI:
Batterikabel
TILLBEHÖR:
Reservrotorer
Batterier
3. Sätt åter på batterifackets lock
och skruva fast det.
bild 3
ON/OFF-strömbrytare
220-V-AC-adapter
Automatisk
Li-jon-laddare
