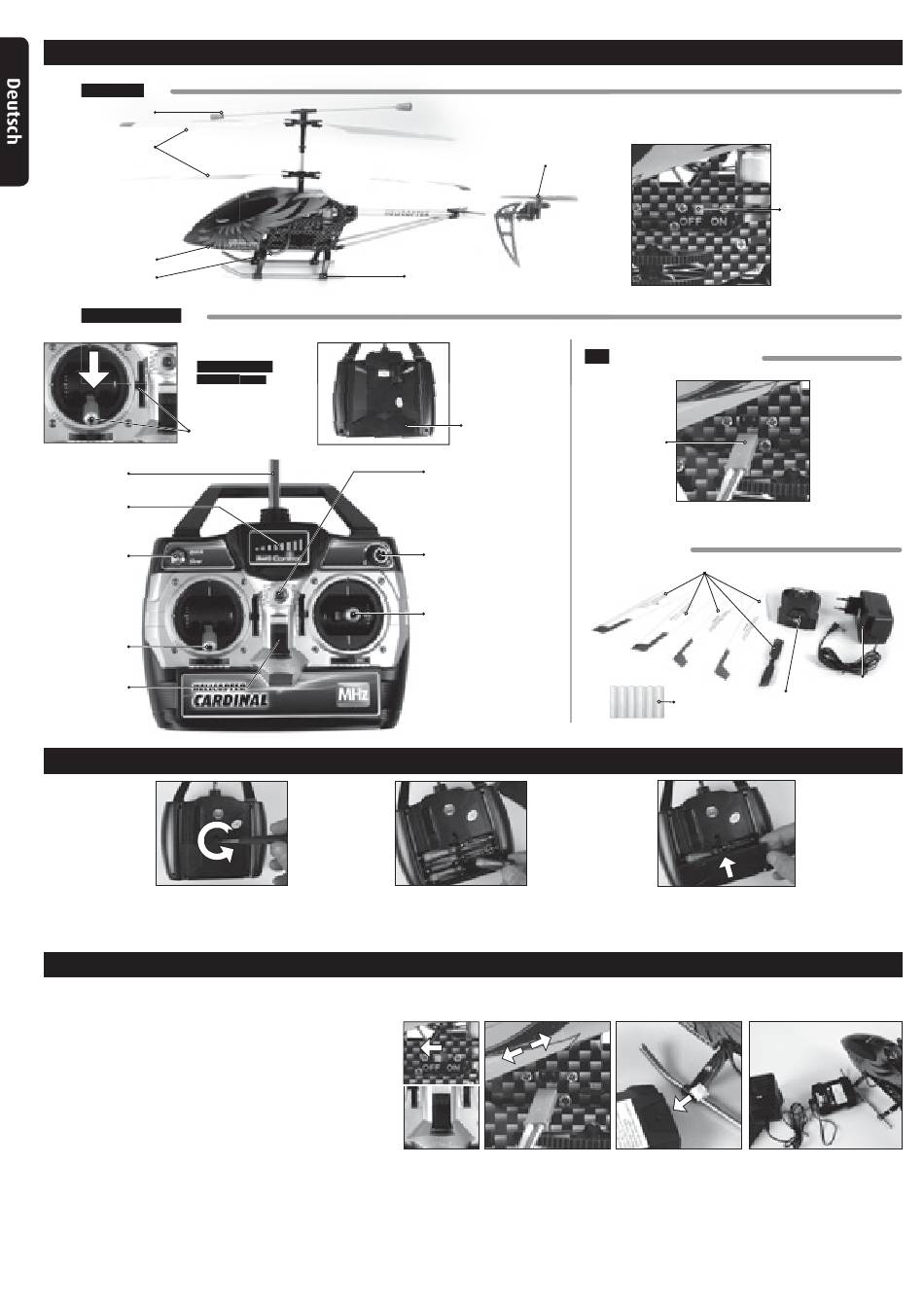

HELIKOPTER: HELIKOPTER:
Stabilisator
Koaxiales Rotorsystem
LED-Leuchte
Li-Ion-Akku

FERNSTEUERUNG:

FERNSTEUERUNG:
Ausgangsposition Ausgangsposition
Achtung: Beim Achtung: Beim
Einschalten der Fern-
steuerung muss der
Schubregler ganz
nach unten zeigen.
Antenne
Kontrollleuchten
Geschwindigkeits-
Wahlschalter
Schubregler
ON/OFF-Schalter
1. Schraube der Batteriefach-Abdeckung
lösen und Abdeckung abnehmen.
Achtung: Vor dem Laden und nach jedem Flug muss der Akku ca. 15–30 Minuten abkühlen. Andernfalls kann der Akku beschädigt werden. Der Ladevorgang ist ständig zu überwachen.
Für den Aufl adevorgang ist immer auf eine feuerfeste Unterlage und eine brandsichere Umgebung zu achten.
1. Den Helikopter und die Fernsteuerung ausschalten (Abb. 1).
2. Die Stecker am Akku-Kabel vorsichtig vom Helikopter trennen (Abb. 2).
3. Das Lade-Netzteil mit dem Li-Ion-Ladegerät verbinden. Nun das Netzteil
in eine Steckdose stecken. Die rote LED am Li-Ion-Ladegerät beginnt
zu leuchten.
4. Den weißen Stecker des Li-Ion-Akkus vorsichtig in das Li-Ion-Ladegerät
stecken. Keine Gewalt anwenden (Abb. 3).
5. Der Ladevorgang dauert ca. 180 Minuten und ist ständig zu überwachen.
Sobald der Akku vollständig aufgeladen ist, beginnt die grüne Kontrolllampe
am Ladegerät zu leuchten.
Nach einer Ladezeit von 180 Minuten kann der Helikopter ca. 6–8 Minuten lang fl iegen. Der Ladevorgang darf nicht länger als 180 Minuten dauern. Sollte die LED-Kontrollleuchte
nach dieser Zeit nicht aufl euchten, ist der Ladevorgang abzubrechen. Anschließend die Funktionen des Helikopters überprüfen und gegebenenfalls weiterfl iegen, bis nicht
mehr genügend Energie vorhanden ist bzw. die Rotoren zum Stillstand gekommen sind. Anschließend den oben beschriebenen Ladevorgang wiederholen.
Warnhinweis: Der Li-Ion-Akku erwärmt sich während des Aufl adens, sollte er jedoch heiß werden und/oder Veränderungen an der Oberfl äche zeigen, ist der Ladevorgang sofort abzubrechen!
2
Helikopter und Fernsteuerung
Landekufen
Batteriefach-
Abdeckung
Kontroll-LED
Links/Rechts-Trimmung
(Feinabstimmung)
Vorwärts/Rückwärtsfl ug
(Nicken)
links/rechts fl iegen
(Gieren)

Batterien einsetzen

2. Sechs 1,5 V AA-Batterien einlegen
und auf die Polaritäts angaben, wie
im Batteriefach angegeben, achten.
Aufl aden des Helikopter-Akkus
Abb. 1 Abb. 2
Heckrotor
HELIKOPTER-AKKU: HELIKOPTER-AKKU:
Akku-Kabel
ZUBEHÖR:
Ersatzrotoren
Batterien
3. Die Batteriefach-Abdeckung wieder
aufsetzen und verschrauben.
Abb. 3
ON/OFF-Schalter
220-V-AC-Adapter
Automatisches Li-Ion
Ladegerät
