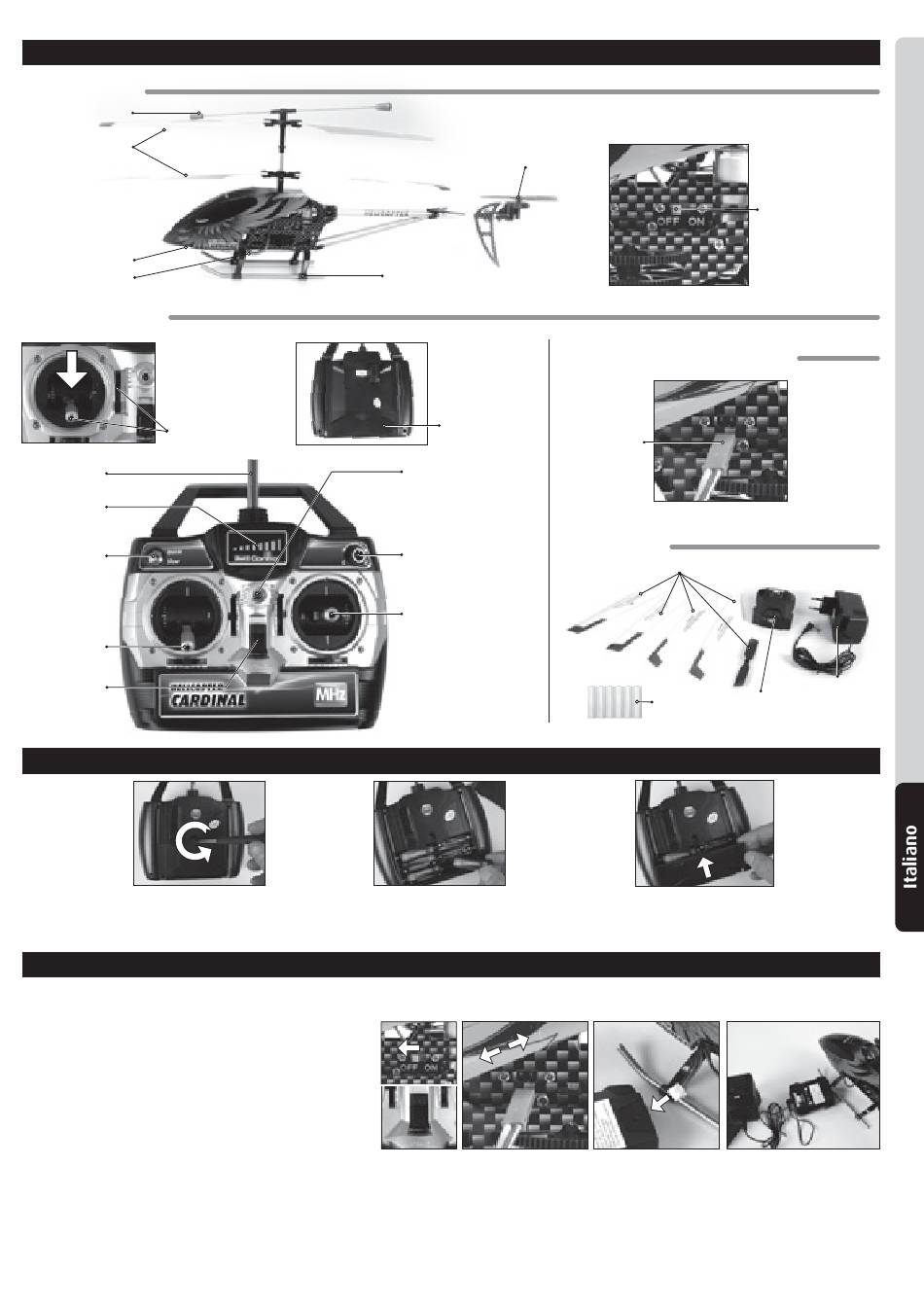

REVELL Control CARDINAL Bedienungsanleitung Seite 27

ELICOTTERO:
Stabilizzatore
Sistema rotori
coassiale
Spia a LED
Batteria Li-Ion
TELECOMANDO:
Posizione di partenza
Attenzione: Al momento
dell'accensione del
telecomando il regolatore
di accelerazione deve
indicare verso il basso.
Antenna
Spie di controllo
Selettore di
velocità
Regolatore di
accelerazione
Interruttore
ON/OFF
1. Allentare la vite del coperchio del vano
batteria e rimuoverlo.
Attenzione: Ricaricare la batteria dell'elicottero Prima della ricarica e dopo ogni volo la batteria deve raffreddare per ca. 15–30 minuti. In caso contrario la batteria potrebbe essere danneggiata.
La procedura di carica deve essere costantemente tenuta sotto controllo. Per il processo di ricarica prestare attenzione a una base ignifuga e a un ambiente resistente al fuoco.
1. Spegnere l' e licottero e il telecomando. (fi g. 1).
2. Staccare delicatamente le spine del cavo della batteria dall'elicottero (fi g. 2).
3. Collegare l'alimentatore al caricabatterie Li-Ion. Ora inserire l'alimentatore
in una presa. Il LED rosso sul caricabatterie Li-Ion inizia a lampeggiare.
4. Inserire delicatamente la spina bianca della batteria Li-Ion nel caricabatterie
Li-Ion. Non forzare (fi g. 3).
5. Il processo di carica dura ca. 180 minuti e deve essere costantemente
sorvegliato. Quando la batteria è completamente carica, la spia luminosa
verde inizia a lampeggiare sul caricabatteria.
Dopo un tempo di ricarica di 180 minuti l'elicottero può volare per ca. 6–8 minuti. Il processo di ricarica non deve durare oltre 180 minuti. Qualora la spia di controllo a LED non si
dovesse accendere dopo il suddetto periodo, il processo di ricarica deve essere interrotto. Controllare quindi le funzioni dell'elicottero e, eventualmente, continuare a volare fi no a
quando non è più presente suffi ciente energia o i rotori si fermano. Infi ne ripetere il processo di ricarica sopra descritto.
Avvertenza: La batteria Li-Ion si riscalda durante la ricarica, ma se dovesse surriscaldarsi e/o si verifi cassero dei cambiamenti sulla superfi cie, il processo di ricarica deve essere immediatamente
interrotto!
Elicottero e telecomando
Pattini di atterraggio
Copertura
scomparto batterie
LED di controllo
Trimmaggio sinistra/destra
(regolazione di precisione)
Volo avanti/indietro
(beccheggio)
Volare a sinistra/destra
(imbardata)
Inserire le batterie
2. Inserire 6 batterie 1,5 V AA prestando
attenzione alla polarità indicata nel
vano batterie.
Ricarica dell'elicottero
fi g. 1 fi g. 2
Rotore
posteriore
BATTERIA DELL'ELICOTTERO:
Cavo della batteria
ACCESSORI:
Rotori di ricambio
Batterie
3. Rimettere il coperchio del
vano batteria e riavvitare.
fi g. 3
Interruttore
ON/OFF
Adattatore
220-V-AC
Caricabatterie Li-Ion
automatico
