Bemaßung Msh Basic-Fubo-Gk-Sr4 (Grundkörper) - Hauff-Technik MSH Basic-MBK-R4 Montageanweisung

Bauherrenpaket MSH Basic-FUBO-GK-SR4 / MBK-R4
9 Bemaßung MSH Basic-FUBO-GK-SR4 (Grundkörper)
9
2
1

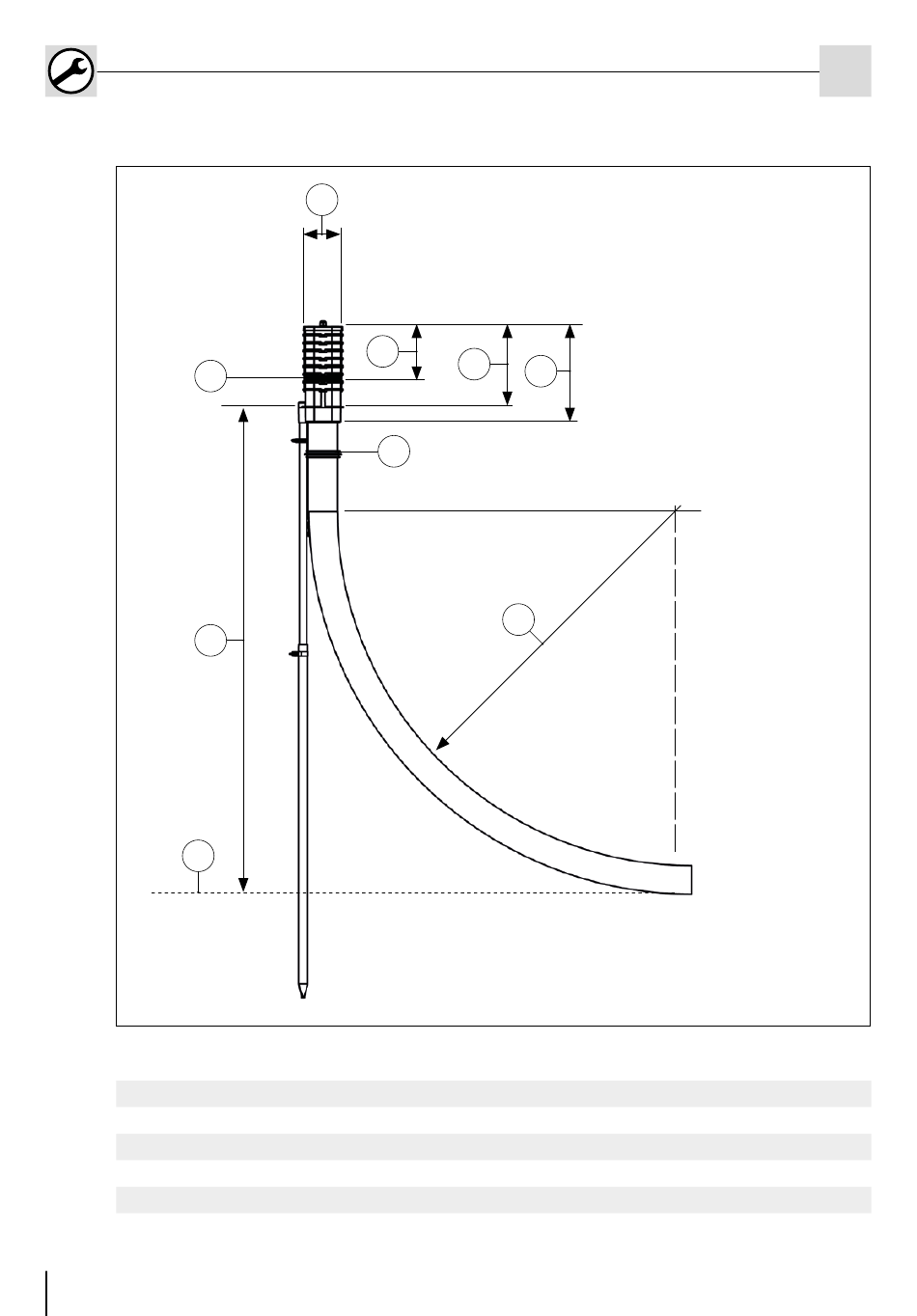

Legende zu Abb.: MSH Basic-FUBO-GK-SR4
1 Grabensohle
2 1500 mm
3 L: 479 mm / B: 116 mm
4 einkürzbarer Bereich155 mm
5 Markierung Oberkante Rohfußboden 235 mm
6 Grundkörper 270 mm
8
3
4
5
7
Art. Nr.: 5090032089 Rev.: 01/2018-07-05
6
8
7 3-Stegdichtung (verstellbar)
8 Biegeradius ≥1000 mm
9 roter Rahmen
