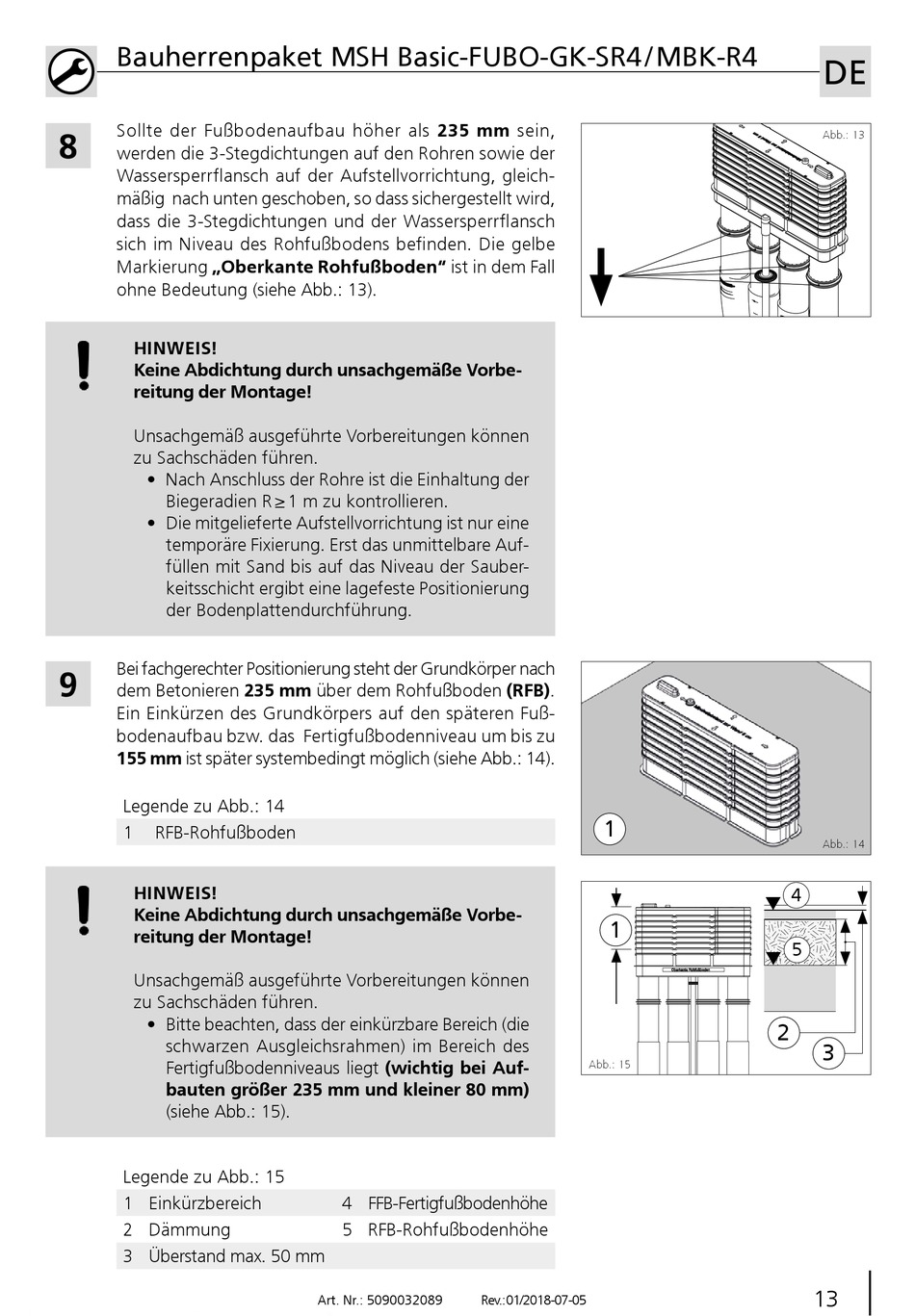

Hauff-Technik MSH Basic-MBK-R4 Montageanweisung Seite 13

Bauherrenpaket MSH Basic-FUBO-GK-SR4 / MBK-R4
Sollte der Fußbodenaufbau höher als 235 mm sein,
8
werden die 3-Stegdichtungen auf den Rohren sowie der
Wassersperrflansch auf der Aufstellvorrichtung, gleich-
mäßig nach unten geschoben, so dass sichergestellt wird,
dass die 3-Stegdichtungen und der Wassersperrflansch
sich im Niveau des Rohfußbodens befinden. Die gelbe
Markierung „Oberkante Rohfußboden" ist in dem Fall
ohne Bedeutung (siehe Abb.: 13).
HINWEIS!
Keine Abdichtung durch unsachgemäße Vorbe-
reitung der Montage!
Unsachgemäß ausgeführte Vorbereitungen können
zu Sachschäden führen.
• Nach Anschluss der Rohre ist die Einhaltung der
Biegeradien R ≥ 1 m zu kontrollieren.
• Die mitgelieferte Aufstellvorrichtung ist nur eine
temporäre Fixierung. Erst das unmittelbare Auf-
füllen mit Sand bis auf das Niveau der Sauber-
keitsschicht ergibt eine lagefeste Positionierung
der Bodenplattendurchführung.
Bei fachgerechter Positionierung steht der Grundkörper nach
9
dem Betonieren 235 mm über dem Rohfußboden (RFB).
Ein Einkürzen des Grundkörpers auf den späteren Fuß-
bodenaufbau bzw. das Fertigfußbodenniveau um bis zu
155 mm ist später systembedingt möglich (siehe Abb.: 14).
Legende zu Abb.: 14
1 RFB-Rohfußboden
HINWEIS!
Keine Abdichtung durch unsachgemäße Vorbe-
reitung der Montage!
Unsachgemäß ausgeführte Vorbereitungen können
zu Sachschäden führen.
• Bitte beachten, dass der einkürzbare Bereich (die
schwarzen Ausgleichsrahmen) im Bereich des
Fertigfußbodenniveaus liegt (wichtig bei Auf-
bauten größer 235 mm und kleiner 80 mm)
(siehe Abb.: 15).
Legende zu Abb.: 15
1 Einkürzbereich
2 Dämmung
3 Überstand max. 50 mm
4 FFB-Fertigfußbodenhöhe
5 RFB-Rohfußbodenhöhe
Art. Nr.: 5090032089 Rev.: 01/2018-07-05
1
1
Abb.: 15
DE
Abb.: 13
Abb.: 14
4

5

2
3
13
