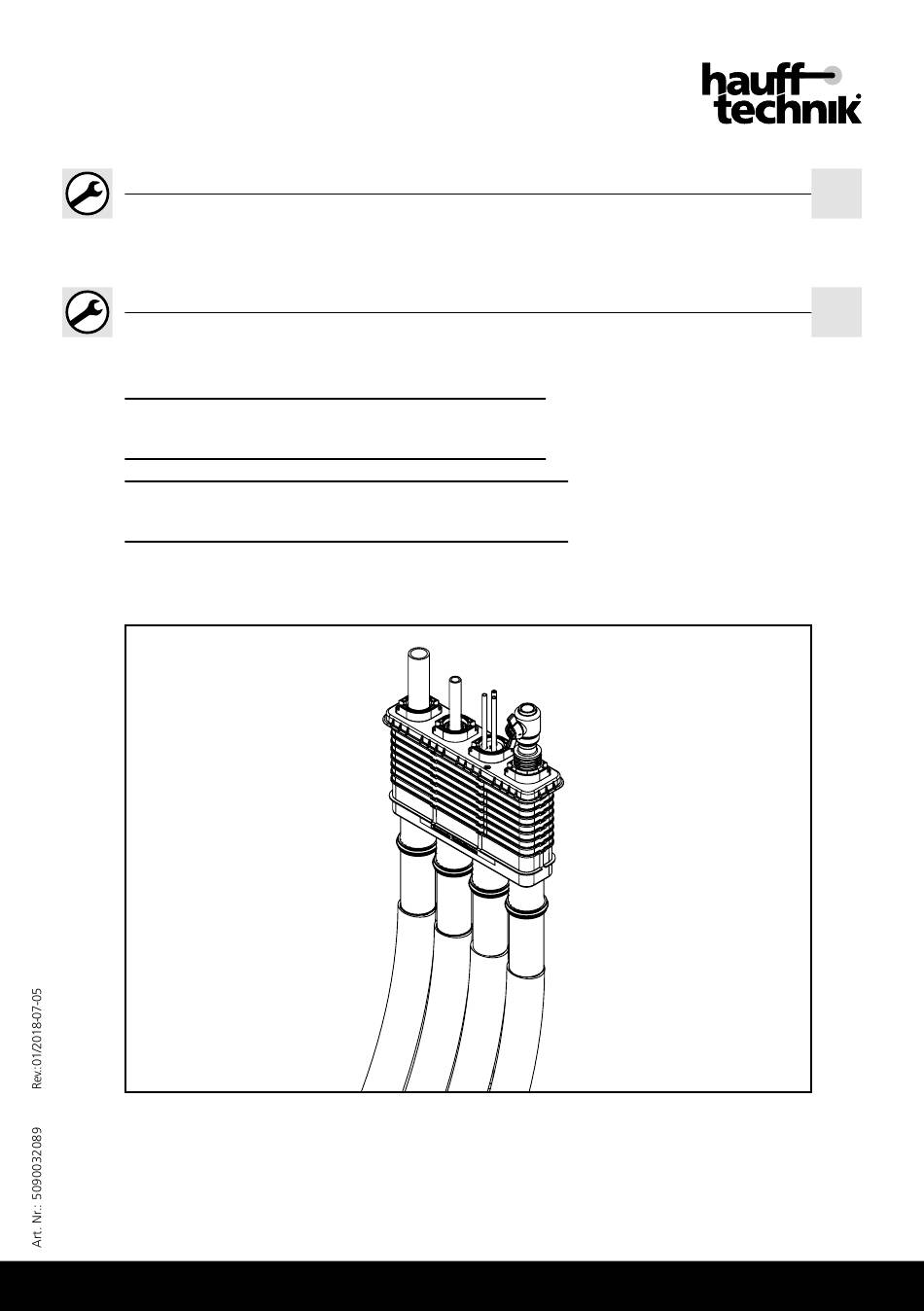

Montageanweisung - MSH Basic-FUBO-GK-SR4 (Grundkörper)
mit Dichteinsatz MSH Basic-MBK-R4 für Gebäude ohne Keller
Assembly instruction - MSH Basic-FUBO-GK-SR4 (basic unit)
with seal insert MSH Basic-MBK-R4 for buildings without a basement
BAUHERRENPAKET
BUILDING PACKAGE
Vor Beginn der Montage Anweisung lesen und gut aufbewahren!
Read the instructions prior to installation and keep them in a safe place!
Abb.: MSH Basic-FUBO-GK-SR4
MSH Basic-MBK-R4
www.hauff-technik.de
DE
EN
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Hauff-Technik MSH Basic-MBK-R4
Inhaltszusammenfassung für Hauff-Technik MSH Basic-MBK-R4
- Seite 1 Immer. Sicher. Dicht. Montageanweisung - MSH Basic-FUBO-GK-SR4 (Grundkörper) mit Dichteinsatz MSH Basic-MBK-R4 für Gebäude ohne Keller Assembly instruction - MSH Basic-FUBO-GK-SR4 (basic unit) with seal insert MSH Basic-MBK-R4 for buildings without a basement BAUHERRENPAKET BUILDING PACKAGE Abb.: MSH Basic-FUBO-GK-SR4 MSH Basic-MBK-R4...
-
Seite 2: Inhaltsverzeichnis
Bemaßung MSH Basic-FUBO-GK-SR4 (Grundkörper) ������������������������ 8 10 Benötigtes Werkzeug und Hilfsmittel ������������������������������������������������ 9 11 Vor der Montage des Bauherrenpaketes MSH Basic-FUBO-GK-SR4/ MSH Basic-MBK-R4 sind folgende Hinweise zu beachten: �������������� 9 12 Montage vorbereiten ��������������������������������������������������������������������������� 9 13 Montage MSH Basic-FUBO-GK-SR4 (Grundkörper) ������������������������� 10 14 Montage Manschettenstopfen ���������������������������������������������������������... -
Seite 3: Impressum
Bauherrenpaket MSH Basic-FUBO-GK-SR4 / MBK-R4 Impressum Copyright © 2018 by Hauff-Technik GmbH & Co� KG Abteilung: Technische Redaktion Robert-Bosch-Straße 9 89568 Hermaringen, GERMANY Tel. +49 7322 1333-0 +49 7322 1333-999 E-Mail office@hauff-technik.de Internet www.hauff-technik.de Die Vervielfältigung der Montageanleitung - auch auszugsweise - als Nachdruck, Fotokopie, auf elektronischem Datenträger oder irgendein anderers Verfahren bedarf unserer schriftlichen Geneh-... -
Seite 4: Allgemeines Und Verwendungszweck
Lieferbedingungen). Das Bauherrenpaket MSH Basic-FUBO-GK-SR4, zum gemeinsamen Einführen und Abdichten aller Versorgungsleitungen (Strom, Wasser, Telekommunikation, Gas: blind). für Gebäude ohne Keller und zur Aufnahme des Dichteinsatzes MSH Basic-MBK-R4, ist geeignet für den Einsatz aller gängigen Gashauseinführungskombinationen. Sicherheit Dieser Abschnitt gibt einen Überblick über alle wichtigen Sicherheitsaspekte für einen optimalen Schutz des Personals sowie für einen sicheren Montageablauf. -
Seite 5: 4�3 Tipps Und Empfehlungen
Bauherrenpaket MSH Basic-FUBO-GK-SR4 / MBK-R4 GEFAHR! … weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG! … weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird. -
Seite 6: Transport, Verpackung, Lieferumfang Und Lagerung
Bauherrenpaket MSH Basic-FUBO-GK-SR4 / MBK-R4 Transport, Verpackung, Lieferumfang und Lagerung 6�1 Sicherheitshinweise zum Transport HINWEIS! Beschädigungen durch unsachgemäßen Transport! Bei unsachgemäßem Transport können Sachschäden in erheblicher Höhe entstehen. • Beim Abladen der Packstücke bei Anlieferung sowie innerbetrieblichem Transport vorsichtig vorgehen und die Symbole auf der Verpackung beachten. 6�2 Transportinspektion Die Lieferung bei Erhalt unverzüglich auf Vollständigkeit und Transportschäden prüfen. -
Seite 7: 6�4 Lagerung

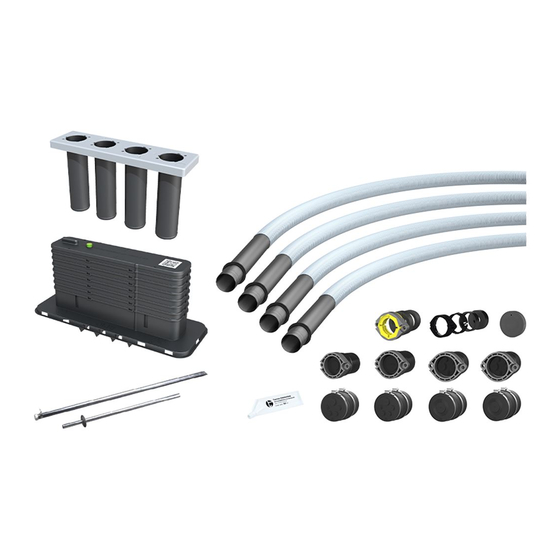

• Kunststoffe nach den geltenden Umweltvorschriften entsorgen. • Verpackungsmaterial nach den geltenden Umweltvorschriften entsorgen. Beschreibung MSH Basic-FUBO-GK-SR4 / MSH Basic-MBK-R4 Abb.: MSH Basic-FUBO-GK-SR4 MSH Basic-MBK-R4 Legende zu Abb.: MSH Basic-FUBO-GK-SR4 / MSH Basic-MBK-R4 Dichteinsatz MSH Basic-MBK-R4 Grundkörper MSH Basic-FUBO-GK-SR4 mit Ausgleichsrahmen 3-Stegdichtung Spiralschlauch KES mit Adaptionsrohr Wassersperrflansch Aufstellvorrichtung, höhenverstellbar... -
Seite 8: Bemaßung Msh Basic-Fubo-Gk-Sr4 (Grundkörper)
Bauherrenpaket MSH Basic-FUBO-GK-SR4 / MBK-R4 Bemaßung MSH Basic-FUBO-GK-SR4 (Grundkörper) Legende zu Abb.: MSH Basic-FUBO-GK-SR4 Grabensohle 3-Stegdichtung (verstellbar) 1500 mm Biegeradius ≥1000 mm L: 479 mm / B: 116 mm roter Rahmen einkürzbarer Bereich155 mm Markierung Oberkante Rohfußboden 235 mm Grundkörper 270 mm Art. -
Seite 9: Benötigtes Werkzeug Und Hilfsmittel
• Bei den Betonierarbeiten sind die jeweiligen länderspezifischen Normen und Regelwerke zu beachten. Dies gilt insbesondere bei wasserundurchlässigen Betonbauteilen nach EN206-1. • Weiteres Zubehör und Informationen unter www.hauff-technik.de und in den technischen Datenblättern. 12 Montage vorbereiten Zur exakten Positionierung der MSH Basic-FUBO-GK- SR4 (Grundkörper) muss bauseits ein Schnurgerüst... -
Seite 10: Montage Msh Basic-Fubo-Gk-Sr4 (Grundkörper)
Bauherrenpaket MSH Basic-FUBO-GK-SR4 / MBK-R4 13 Montage MSH Basic-FUBO-GK-SR4 (Grundkörper) Den vormontierten Wassersperrflansch auf der Aufstellvor- richtung ca. 15 cm ab Rohrkante positionieren (s. Abb.). Anschließend verstellbare Aufstellvorrichtung in den Grund- körper einrasten (siehe Abb.: 2 und Abb.: 3). Abb.: 2 Abb.: 3 Danach MSH Basic-FUBO-GK-SR4 (Grundkörper) und Aufstellvorrichtung zusammenstecken und mit der Flügel- schraube fixieren (siehe Abb.: 4). - Seite 11 Bauherrenpaket MSH Basic-FUBO-GK-SR4 / MBK-R4 Anschließend Flügelschraube lösen, Erdspieß festhalten und Grundkörper MSH Basic-FUBO-GK-SR4 abziehen. Die mitgelieferte Einschlagschraube in Erdspieß stecken und mit der Flügelschraube fixieren (siehe Abb.: 6). Abb.: 6 Erdspieß ca� 300 mm bzw. bis zur ausreichenden Fixierung Abb.: 7 in das Erdreich schlagen (siehe Abb.: 7). Einschlagschraube wieder entfernen.
- Seite 12 Bauherrenpaket MSH Basic-FUBO-GK-SR4 / MBK-R4 KES-Schlauchsysteme nacheinander von unten in die Abb.: 9 Öffnungen der MSH Basic-FUBO-GK-SR4 (Grundkörper) einstecken, bis diese hörbar einrasten (siehe Abb.: 9 und Abb.: 10). Detail (siehe Abb.: 10) Abb.: 10 HINWEIS! Keine Abdichtung durch unsachgemäße Vorbe- reitung der Montage! Unsachgemäß...
- Seite 13 Bauherrenpaket MSH Basic-FUBO-GK-SR4 / MBK-R4 Sollte der Fußbodenaufbau höher als 235 mm sein, Abb.: 13 werden die 3-Stegdichtungen auf den Rohren sowie der Wassersperrflansch auf der Aufstellvorrichtung, gleich- mäßig nach unten geschoben, so dass sichergestellt wird, dass die 3-Stegdichtungen und der Wassersperrflansch sich im Niveau des Rohfußbodens befinden. Die gelbe Markierung „Oberkante Rohfußboden“ ist in dem Fall ohne Bedeutung (siehe Abb.: 13).
- Seite 14 Bauherrenpaket MSH Basic-FUBO-GK-SR4 / MBK-R4 Nach der Höhenfixierung der MSH Basic-FUBO-GK-SR4 (Grundkörper) und während des Auffüllens mit Sand, kann mithilfe der vorhandenen Libelle auf dem Verschlussdeckel, lagemäßig ausgerichtet werden (siehe Abb.: 16). HINWEIS! Keine Abdichtung durch unsachgemäße Vorbe- reitung der Montage! Abb.: 16 Unsachgemäß ausgeführte Vorbereitungen können zu Sachschäden führen.
-
Seite 15: Montage Manschettenstopfen
Sämtliche Manschettenstopfen werden grund- sätzlich vor der Kabel-/Rohrverlegung montiert, Abb.: 19 auch wenn später nicht alle Manschettenstopfen belegt werden. 15 Beschreibung Dichteinsatz MSH Basic-MBK-R4 Abb.: MSH Basic-MBK-R4 mit Musterbelegung Lage der Dichteinsätze nach Abstimmung der Gewerke Legende zu Abb.: MSH Basic-MBK-R4... -
Seite 16: Benötigtes Werkzeug Und Hilfsmittel
Bauherrenpaket MSH Basic-FUBO-GK-SR4 / MBK-R4 16 Benötigtes Werkzeug und Hilfsmittel Für die ordnungsgemäße Installation des Dichteinsatzes MSH Basic-MBK-R4 benötigt man neben dem üblichen Standardwerkzeug die folgenden Werkzeuge und Hilfsmittel: – Drehmomentschlüssel + Steckschlüsseleinsatz Innensechskant 6 mm (z.B. Hauff MSH/GEH Werkzeugset) - Seite 17 • Es müssen alle 4 Dichtelemente montiert werden, auch wenn nur eine Teilbelegung der Medien erfolgt. • Wird vorerst keine Gasarmatur installiert, muss das mitgelieferte Blinddichtelement montiert werden. Fertig montierter Dichteinsatz MSH Basic-MBK-R4 (siehe ► Abb.: 27). Abb.: 27 Art. Nr.: 5090032089...
-
Seite 18: Montage Verlängerungsset
Möglichkeit, den Grundkör- per durch Aufstecken von zusätzlichen Ausgleichsrahmen entsprechend zu verlängern (siehe Abb.: 28). Legende für Abb.: 28 Dichteinsatz MSH Basic-MBK-R4 Ausgleichsrahmen Abb.: 28 Bei einer Verlängerung des Grundkörpers um mehr als einen Ausgleichsrahmen ist ein Dichteinsatz MSH Basic-MBK-R4 in Sonderlänge notwendig. - Seite 19 12 Preparing for installation �������������������������������������������������������������������26 13 Assembly of MSH Basic-FUBO-GK-SR4 (basic unit) ��������������������������27 14 Assembly of sleeve caps ��������������������������������������������������������������������32 15 Description of MSH Basic-MBK-R4 seal insert ����������������������������������32 16 Required tool and auxiliaries ������������������������������������������������������������33 17 Assembly of MSH Basic-MBK-R4 seal insert �������������������������������������33 18 Assembly of extension set �����������������������������������������������������������������35...
-
Seite 20: Publishing Notes
The Building package MSH Basic-FUBO-GK-SR4 / MBK-R4, for the collective feeding in and sealing of all supply lines (power, water, telecommunications, gas: blind), for buildings without a basement and for holding the MSH Basic-MBK-R4 seal insert is suitable for use in all common gas building entry combinations. Art. Nr.: 5090032089... -
Seite 21: Safety
Building package MSH Basic-FUBO-GK-SR4 / MBK-R4 Safety This section provides an overview of all the main safety aspects for optimum protection of personnel and a safe installation process. If there is a failure to observe the instructions and safety information set out here, this may result in significant hazards. -
Seite 22: 4�3 Tips And Recommendations
Building package MSH Basic-FUBO-GK-SR4 / MBK-R4 NOTE! … indicates a potential hazard which can result in damage to property or the environment if not avoided. 4�3 Tips and recommendations ... emphasises tips and recommendations as well as information for successful installation. -
Seite 23: 6�2 Transport Inspection
Building package MSH Basic-FUBO-GK-SR4 / MBK-R4 6�2 Transport inspection Inspect the delivery immediately on receipt for completeness and transport damage. In the event of transport damage being visible from the outside, proceed as follows: • Do not accept the delivery or only do so subject to reservations. •... -
Seite 24: Disposal
• Dispose of packaging material according to existing environmental regulations. Description MSH Basic-FUBO-GK-SR4 / MSH Basic-MBK-R4 Abb.: MSH Basic-FUBO-GK-SR4 MSH Basic-MBK-R4 Legende zu Abb.: MSH Basic-FUBO-GK-SR4 / MSH Basic-MBK-R4 Dichteinsatz MSH Basic-MBK-R4 Grundkörper MSH Basic-FUBO-GK-SR4 mit Ausgleichsrahmen 3-Stegdichtung Spiralschlauch KES mit Adaptionsrohr Wassersperrflansch Aufstellvorrichtung, höhenverstellbar... -
Seite 25: Dimensioning Msh Basic-Fubo-Gk-Sr4 (Basic Unit)
Building package MSH Basic-FUBO-GK-SR4 / MBK-R4 Dimensioning MSH Basic-FUBO-GK-SR4 (basic unit) Legend for fig.: MSH Basic-FUBO-GK-SR4 (basic unit) Trench bottom 3-ribbed seal (adjustable) 1500 mm Bend radius ≥1000 mm L: 479 mm / W: 116 mm red frame Shortening area 155 mm Marking of unfinished floor upper edge 235 mm Basic unit 270 mm Art. Nr.: 5090032089 Rev.: 01/2018-07-05... -
Seite 26: Required Tool And Auxiliaries
• The relevant country specific standards and regulations are to be observed when carrying out concreting work. This applies especially to concrete construction elements according to EN206-1 which are impermeable to water. • For details of other accessories and further information, see www.hauff-technik.de and the technical specification sheets. 12 Preparing for installation For precise positioning of the MSH Basic-FUBO-GK-SR4 (basic unit), a batter board must be prepared on site. -
Seite 27: Assembly Of Msh Basic-Fubo-Gk-Sr4 (Basic Unit)
Building package MSH Basic-FUBO-GK-SR4 / MBK-R4 13 Assembly of MSH Basic-FUBO-GK-SR4 (basic unit) Position the pre-assembled water barrier flange on the installation fixture approx. 15 cm from the edge of the pipe. Then snap the adjustable installation fixture into place in the basic unit (see fig.: 2 and fig.: 3).. Fig.: 2 Fig.: 3 After this, fit the MSH Basic-FUBO-GK-SR4 (basic unit) and installation fixture together and fix with the wing screw (see fig.: 4). Fig.: 4 Longitudinally align the MSH Basic-FUBO-GK-SR4 (basic unit) with the installation fixture based on the placement on the batter board and position. - Seite 28 Building package MSH Basic-FUBO-GK-SR4 / MBK-R4 Then release wing screws, hold onto ground spike and remove MSH Basic-FUBO-GK-SR4. Insert the included impact screw into the ground spike and fasten with the wing screw (see fig.: 6). Fig.: 6 Strike the ground spike into the ground by approx. 300 mm Fig.: 7 or until sufficiently fastened.
- Seite 29 Building package MSH Basic-FUBO-GK-SR4 / MBK-R4 Insert KES hose systems successively from the bottom into Fig.: 9 the openings of the MSH Basic-FUBO-GK-SR4 (basic unit) until they audibly click into place (see fig.: 9 and fig.: 10). Detail (see fig.: 10) Fig.: 10 IMPORTANT! No sealing due to incorrect preparation of installation! Incorrect preparation can result in damage. •...
- Seite 30 Building package MSH Basic-FUBO-GK-SR4 / MBK-R4 If the floor structure is higher than 235 mm , the 3-ribbed Fig.: 13 seals on the pipes and the water barrier flange on the installation fixture are pushed down evenly so as to ensure that the 3-ribbed seals and water barrier flange are at the level of the unfinished floor. The yellow marking "unfinished floor upper edge" is irrelevant here (see fig.: 13). IMPORTANT! No sealing due to incorrect preparation of installation! Incorrect preparation can result in damage. •...
- Seite 31 Building package MSH Basic-FUBO-GK-SR4 / MBK-R4 After fixing the height of the MSH Basic-FUBO-GK-SR4 (basic unit) and while filling with sand, the level provided on the cap can be used to align the position (see fig.: 16). IMPORTANT! No sealing due to incorrect preparation of installation! Fig.: 16 Incorrect preparation can result in damage. • While filling with sand, check the spacing from the batter board and the vertical position of the component and adjust as necessary.
-
Seite 32: Assembly Of Sleeve Caps
The details apply as contained in the assembly instructions attached: "PolySafe sealing elements and sleeve caps" (see fig.: 19). All sleeve caps are fitted before the cables/pipes are installed, even if not all sleeve caps are to be used. Fig.: 19 15 Description of MSH Basic-MBK-R4 seal insert Fig.: MSH Basic-MBK-R4 with exemplary configuration Position of seal inserts defined according to coordination of lots Legend for fig.: MSH Basic-MBK-R4 with exemplary configuration Schuck DN25 gas fitting (not included) -
Seite 33: Required Tool And Auxiliaries
Building package MSH Basic-FUBO-GK-SR4 / MBK-R4 16 Required tool and auxiliaries Für die ordnungsgemäße Installation des Dichteinsatzes MSH Basic-MBK-R4 benötigt man neben dem üblichen Standardwerkzeug die folgenden Werkzeuge und Hilfsmittel: – Drehmomentschlüssel + Steckschlüsseleinsatz Innensechskant 6 mm (z.B. Hauff MSH/GEH Werkzeugset) - Seite 34 GMT lubricant (see fig.: 25). Legend for Fig.: 25 Secondary sealing element Introduce individual sealing elements and gas building entry into the MSH Basic-MBK-R4 seal insert. Then tighten the flaps of the sealing element with the plastic tapping screws until they are flush with the inner plate of the MSH or a torque of 14 Nm has been reached (see fig.: 26). Fig.: 26...
-
Seite 35: Assembly Of Extension Set
Compensation frame Fig.: 28 If the basic unit is to be extended by more than one compensation frame, a MSH Basic-MBK-R4 seal insert is required in custom length. If this is the case, please contact our Service Team. Frame extensions •... - Seite 36 Hauff-Technik GmbH & Co. KG Robert-Bosch-Straße 9 89568 Hermaringen, GERMANY Tel. +49 7322 1333-0 Fax +49 7322 1333-999 office @ hauff-technik.de www.hauff-technik.de...
