Bauherrenpaket MSH Basic-FUBO-GK-SR4 / MBK-R4

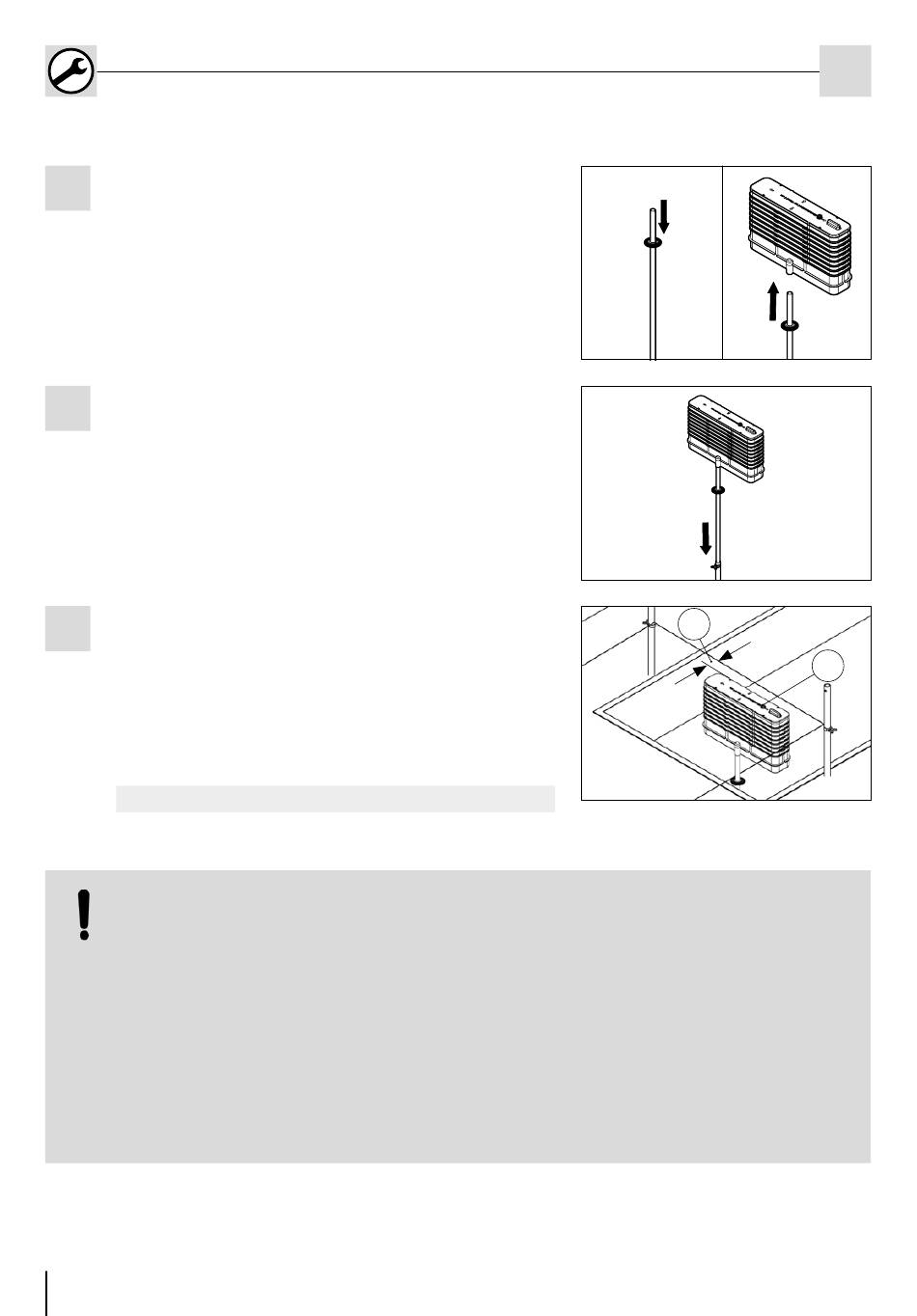

13 Montage MSH Basic-FUBO-GK-SR4 (Grundkörper)
Den vormontierten Wassersperrflansch auf der Aufstellvor-
1
richtung ca. 15 cm ab Rohrkante positionieren (s. Abb.).
Anschließend verstellbare Aufstellvorrichtung in den Grund-
körper einrasten (siehe Abb.: 2 und Abb.: 3).
Danach MSH Basic-FUBO-GK-SR4 (Grundkörper) und
2
Aufstellvorrichtung zusammenstecken und mit der Flügel-
schraube fixieren (siehe Abb.: 4).
MSH Basic-FUBO-GK-SR4 (Grundkörper) mit der Aufstell-
3
vorrichtung von der Lage am Schnurgerüst in Längsrich-
tung ausrichten und positionieren. Dabei mithilfe einer
Wasserwaage den Grundkörper waagerecht ausrichten
und ins Erdreich drücken (siehe Abb.: 5).
Die exakte Höhenlage spielt dabei noch keine Rolle.
Legende zu Abb.: 5
1 Wandinnenseite inkl. Verputz 5 cm
2 Libelle
HINWEIS!
Keine Abdichtung durch unsachgemäße Montage!
Unsachgemäße Montage kann zu Sachschäden führen.
• Die Anordnung der MSH Basic-FUBO-GK-SR4 muss parallel zur Wand erfolgen.
• Abstand Wandinnenseite (verputzte Fertigwand) bis Außenfläche Grundkörper: mind.5 cm.
• Der Grundkörper darf später nicht von den Innenwänden (Rohbauwand + Putz) überdeckt
werden.
• Bei der Positionierung der Mehrspartenhauseinführung ist zu beachten, dass die Aufstell-
vorrichtung nicht die Leerrohrtrasse (Spiralschlauch KES) behindert.
• Die Position der MSH Basic-FUBO-GK-SR4 ist grundsätzlich mit den Energieversorgern
abzustimmen!
10
Art. Nr.: 5090032089 Rev.: 01/2018-07-05
DE
Abb.: 2 Abb.: 3
Abb.: 4
1
2
Abb.: 5
