Hauff-Technik MSH Basic-MBK-R4 Montageanweisung Seite 17

Bauherrenpaket MSH Basic-FUBO-GK-SR4 / MBK-R4

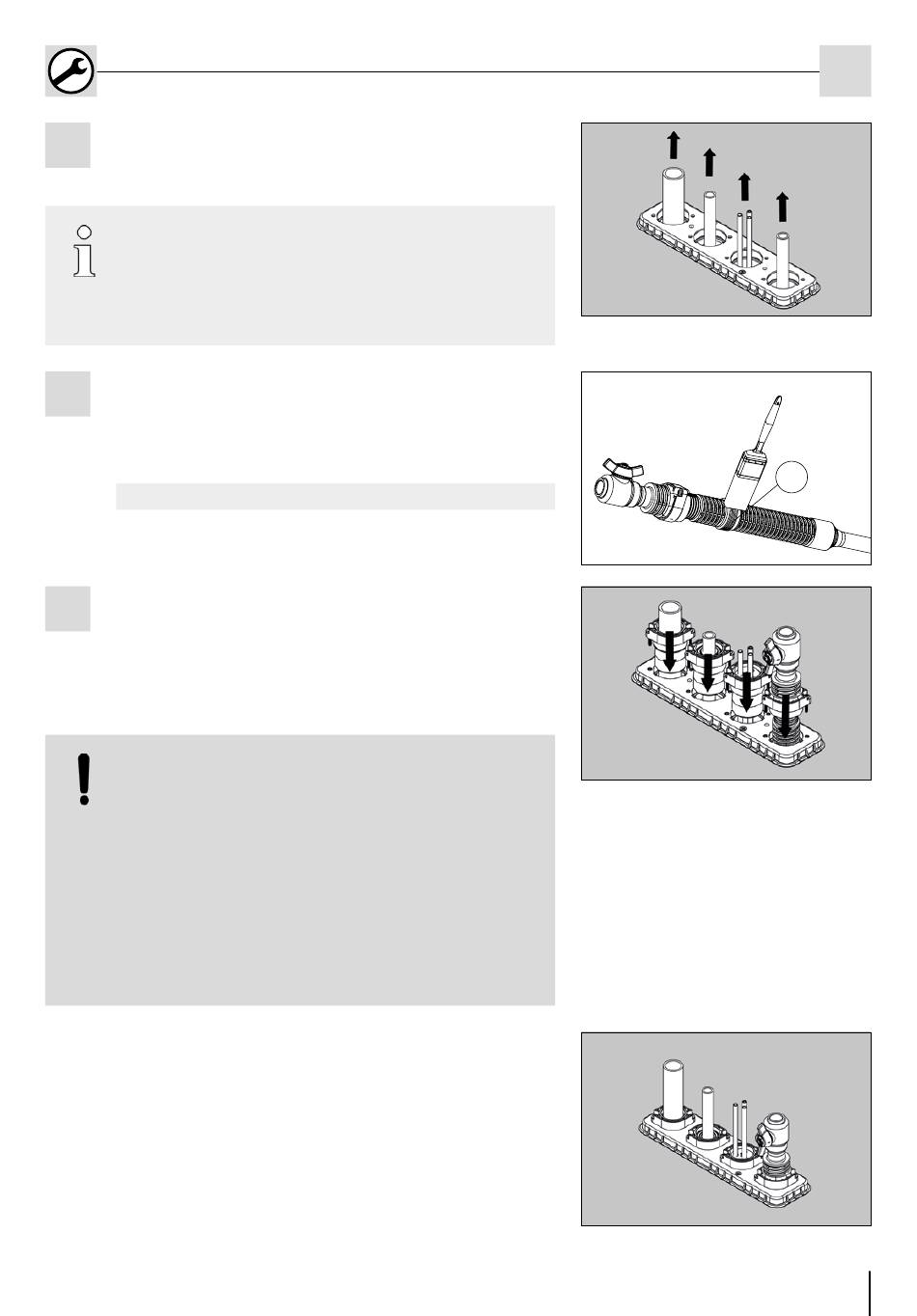

Nun können die verschiedenen Anschlussleitungen für
5
Gas, Wasser, Strom u. Telekommunikation durch die
Schutzrohre eingezogen werden (siehe Abb.: 24).
• Vor dem Einziehen der Medienleitungen ist mit
dem Versorger Rücksprache zu halten.
• Die Montage der Spartendichtelemente er-
folgt nach beiliegender Montageanweisung
„PolySafe - Dichtelemente und Manschettenstopfen".
Wird eine Gasarmatur installiert, muss das vormontierte
6
Sekundärdichtelement ausreichend mit Gleitmittel GMT
eingestrichen werden (siehe Abb.: 25).
Legende zu Abb.: 25
1 Sekundärdichtelement
Einzeldichtelemente sowie Gashauseinführung in den
7
Dichteinsatz MSH Basic-MBK-R4 einführen. Anschließend
die Laschen der Dichtelemente mit den Kunststoffschneid-
schrauben soweit anziehen, bis sie bündig an der Innen-
platte der MSH anliegen oder ein Drehmoment von 14 Nm
erreicht ist (siehe Abb. 26).
HINWEIS!
Keine Abdichtung durch unsachgemäße Vorbe-
reitung der Montage!
Unsachgemäß ausgeführte Vorbereitungen können
zu Sachschäden führen.
• Es müssen alle 4 Dichtelemente montiert werden,
auch wenn nur eine Teilbelegung der Medien
erfolgt.
• Wird vorerst keine Gasarmatur installiert, muss das
mitgelieferte Blinddichtelement montiert werden.
Fertig montierter Dichteinsatz MSH Basic-MBK-R4 (siehe
►
Abb.: 27).
Art. Nr.: 5090032089 Rev.: 01/2018-07-05
DE
Abb.: 24
Abb.: 25
1
Abb.: 26
Abb.: 27
17
