Montage Verlängerungsset - Hauff-Technik MSH Basic-MBK-R4 Montageanweisung

Bauherrenpaket MSH Basic-FUBO-GK-SR4 / MBK-R4
18 Montage Verlängerungsset
Sollte der Grundkörper der MSH Basic-FUBO-SR4 zu tief
1
einbetoniert sein, besteht die Möglichkeit, den Grundkör-
per durch Aufstecken von zusätzlichen Ausgleichsrahmen
entsprechend zu verlängern (siehe Abb.: 28).

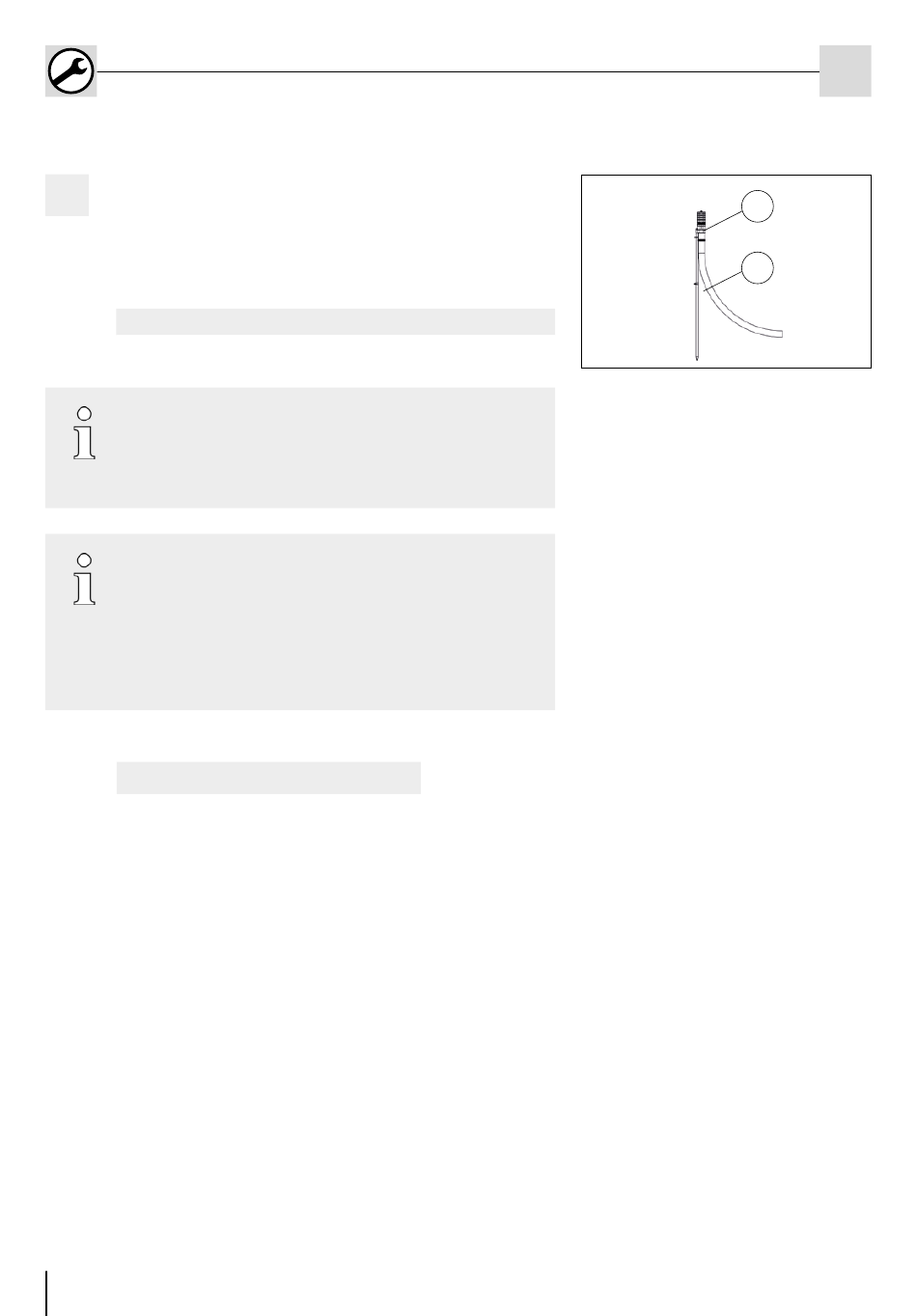

Legende für Abb.: 28
1 Dichteinsatz MSH Basic-MBK-R4
2 Ausgleichsrahmen
Bei einer Verlängerung des Grundkörpers um mehr
als einen Ausgleichsrahmen ist ein Dichteinsatz MSH
Basic-MBK-R4 in Sonderlänge notwendig. Bitte neh-
men Sie ggf. Kontakt mit unserem Serviceteam auf.
Rahmenverlängerungen
• 1 Rahmenverlängerung = Standarddichteinsatz
• 2 - 9 Rahmenverlängerungen = verlängerter Dicht-
einsatz
• ab 10 Rahmenverlängerungen nehmen Sie bitte
Kontakt mit unserem Serviceteam auf
Service-Telefon +49 7322 1333-0
18
Art. Nr.: 5090032089 Rev.: 01/2018-07-05
1
2
Abb.: 28
Änderungen vorbehalten�
DE
