Bauherrenpaket MSH Basic-FUBO-GK-SR4 / MBK-R4
16 Benötigtes Werkzeug und Hilfsmittel
Für die ordnungsgemäße Installation des Dichteinsatzes MSH Basic-MBK-R4 benötigt man neben dem
üblichen Standardwerkzeug die folgenden Werkzeuge und Hilfsmittel:
– Drehmomentschlüssel + Steckschlüsseleinsatz Innensechskant 6 mm
(z.B. Hauff MSH/GEH Werkzeugset)

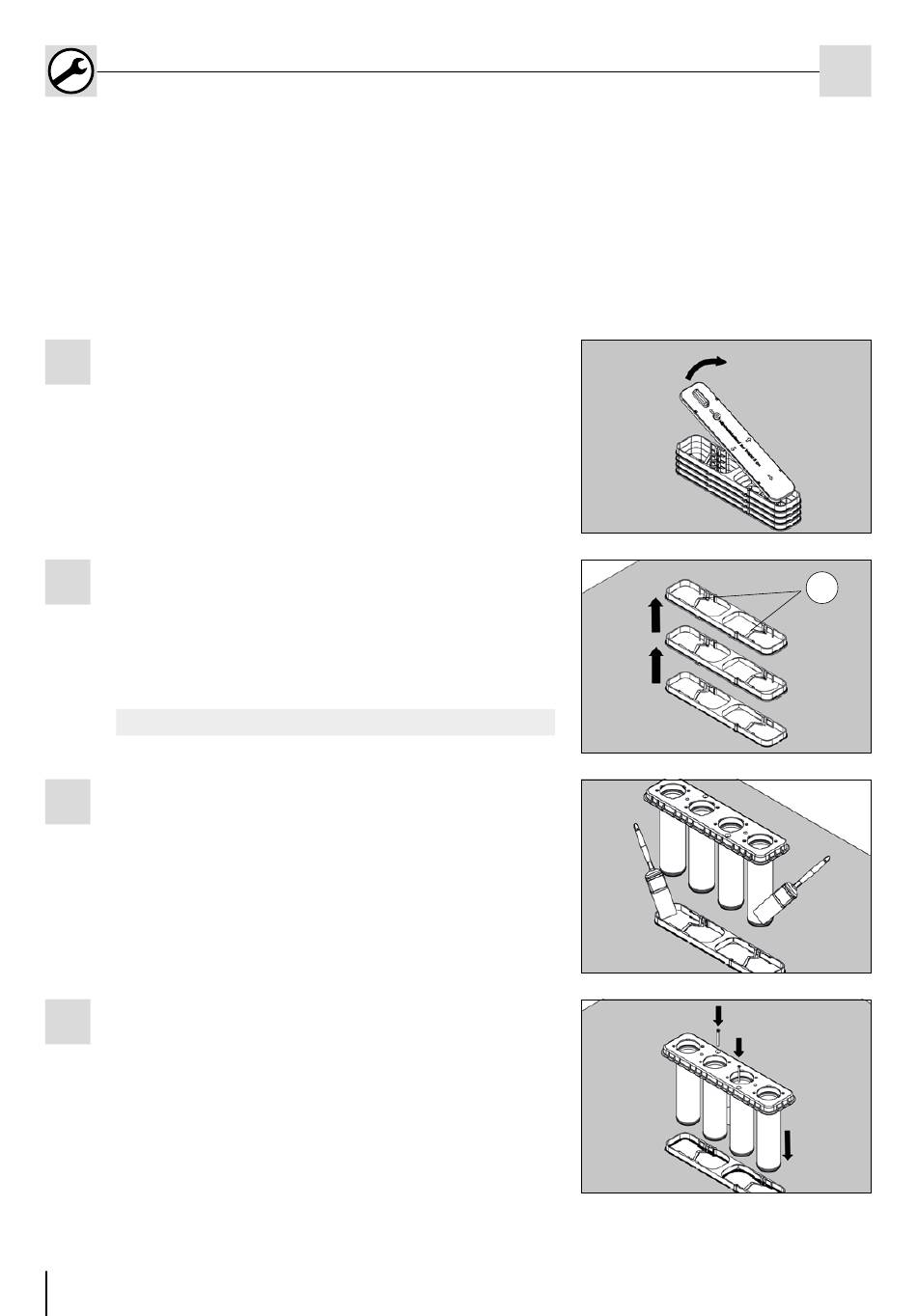

17 Montage Dichteinsatz MSH Basic-MBK-R4

Unmittelbar vor der Montage des Dichteinsatzes MSH
1
Basic-MBK-R4, wird der Verschlussdeckel des Grundkör-
pers MSH Basic-FUBO-GK-SR4 entfernt (siehe Abb.: 20).
Die Ausgleichsrahmen werden nun bis auf Höhe des
2
Fertigfußbodens einzeln entfernt. Dabei greift man mit
beiden Händen die Laschen des Ausgleichrahmens und
zieht ihn nach oben heraus (siehe Abb.: 21).
Legende zu Abb.: 21
1 Laschen
Anschließend Dichtringe des Dichteinsatzes und die Innen-
3
seite der Adaptionsrohre des Grundkörpers ausreichend
mit Gleitmittel GMT einstreichen (siehe Abb.: 22).
Dichteinsatz MSH Basic-MBK-R4 komplett in den ein-
4
betonierten Grundkörper der MSH Basic-FUBO-GK-SR4
einführen, bis der Flansch des Dichteinsatzes auf dem
Fertigfußboden FFB bzw. auf der Oberkante vom Grund-
körper aufliegt.
Anschließend beide Nagelschrauben am Grundkörper
mit Hammer einschlagen und befestigen (siehe Abb.: 23).
16
Art. Nr.: 5090032089 Rev.: 01/2018-07-05
DE
Abb.: 20
1
Abb.: 21
Abb.: 22
Abb.: 23
