Hauff-Technik MSH Basic-MBK-R4 Montageanweisung Seite 11

Bauherrenpaket MSH Basic-FUBO-GK-SR4 / MBK-R4

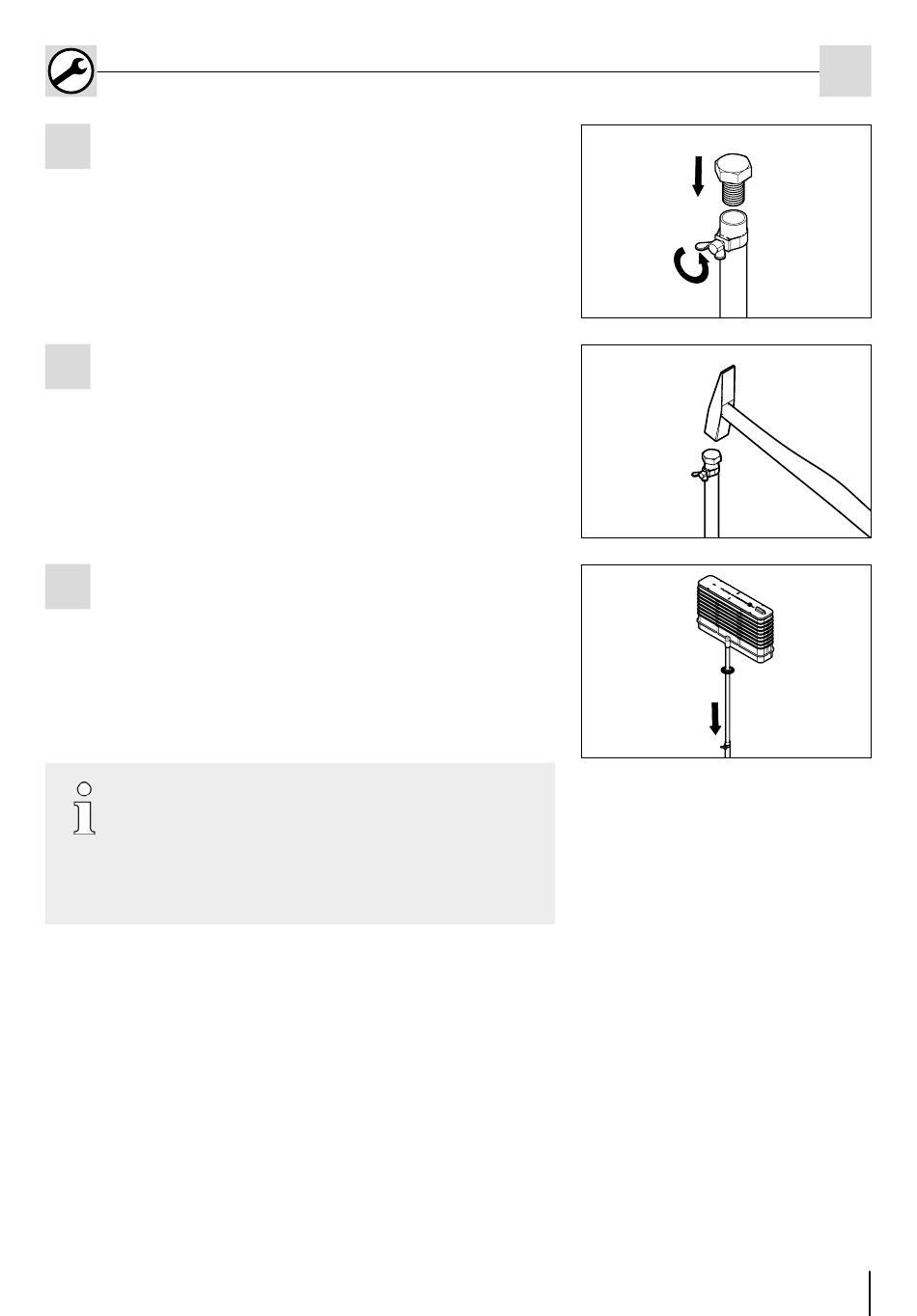

Anschließend Flügelschraube lösen, Erdspieß festhalten
4
und Grundkörper MSH Basic-FUBO-GK-SR4 abziehen.
Die mitgelieferte Einschlagschraube in Erdspieß stecken
und mit der Flügelschraube fixieren (siehe Abb.: 6).
Erdspieß ca� 300 mm bzw. bis zur ausreichenden Fixierung
5
in das Erdreich schlagen (siehe Abb.: 7).
Einschlagschraube wieder entfernen.
MSH Basic-FUBO-GK-SR4 (Grundkörper) auf den einge-
6
schlagenen Erdspieß stecken.
Anschließend die Markierung „Oberkante Rohfußboden"
(Aufkleber auf der MSH Basic-FUBO-GK-SR4) parallel und
höhenmäßig am Schnurgerüst (Rohfußbodenniveau)
ausrichten.
Nach der Höhenanpassung die Flügelschraube feststellen
und damit den Aufbau fixieren (siehe Abb.: 8).
Die mit der Aufstellvorrichtung fixierte MSH Basic-
FUBO-GK-SR4 stellt noch keine absolute Stabilität dar.
Bevor, wie in Punkt 7 beschrieben, mit dem Anschluss
der KES-Schlauchsysteme begonnen wird, muss die
MSH Basic-FUBO-GK-SR4 bauseits gegen umkippen
gesichert werden.).
Art. Nr.: 5090032089 Rev.: 01/2018-07-05
DE
Abb.: 6
Abb.: 7
Abb.: 8
11
