Bauherrenpaket MSH Basic-FUBO-GK-SR4 / MBK-R4

14 Montage Manschettenstopfen

Die Montage der Manschettenstopfen erfolgt am Roh-
1
rende der Kabeleinführungssysteme KES oder am Ende
der verlängerten Rohrsysteme. Es gelten die Hinweise der
beiliegenden Montageanweisungen „ PolySafe - Dicht-
elemente und Manschettenstopfen".(siehe Abb.: 19).
Sämtliche Manschettenstopfen werden grund-
sätzlich vor der Kabel-/Rohrverlegung montiert,
auch wenn später nicht alle Manschettenstopfen
belegt werden.

15 Beschreibung Dichteinsatz MSH Basic-MBK-R4

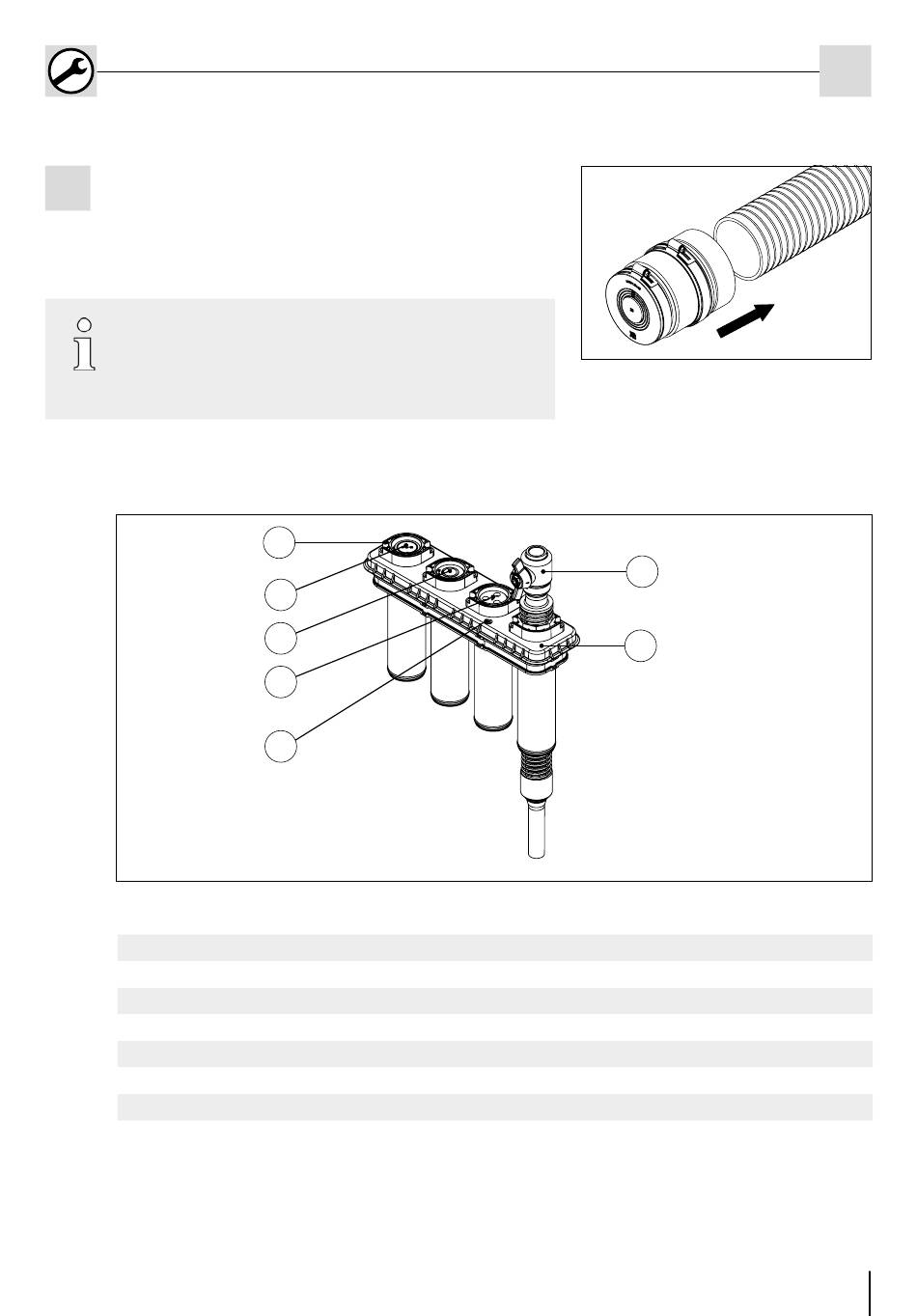

Legende zu Abb.: MSH Basic-MBK-R4
1 Gasarmatur Schuck DN25 (nicht im Lieferumfang enthalten)
2 Dichteinsatz MSH Basic- MBK-R4
3 Nagelschraube
4 Dichtelement M-KD 1/13-21+3/7-13+1/5-13
5 Dichtelement M-ED 1/20-34
6 Dichtelement M-WD 1/32-50
7 Kunststoffschneidschraube
7
6
5
4
3
Art. Nr.: 5090032089
1
2
Lage der Dichteinsätze nach Abstimmung der Gewerke
Rev.: 01/2018-07-05
DE
Abb.: 19
Abb.: MSH Basic-MBK-R4
mit Musterbelegung
