Hauff-Technik HSD 100-RWD Montageanweisung

Immer. Sicher. Dicht.
Montageanweisung
HSD 100-RWD

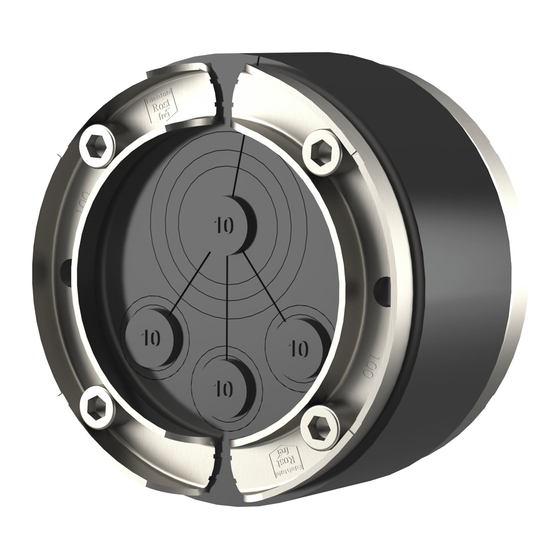

Ringraumdichtung mit Segmentringen
Bei einseitiger Montage der HSD 100-RWD Ringraumdichtung in Kernbohrungen, ist die Abdichtung auf der Gebäudeaußen-
seite vorzunehmen.

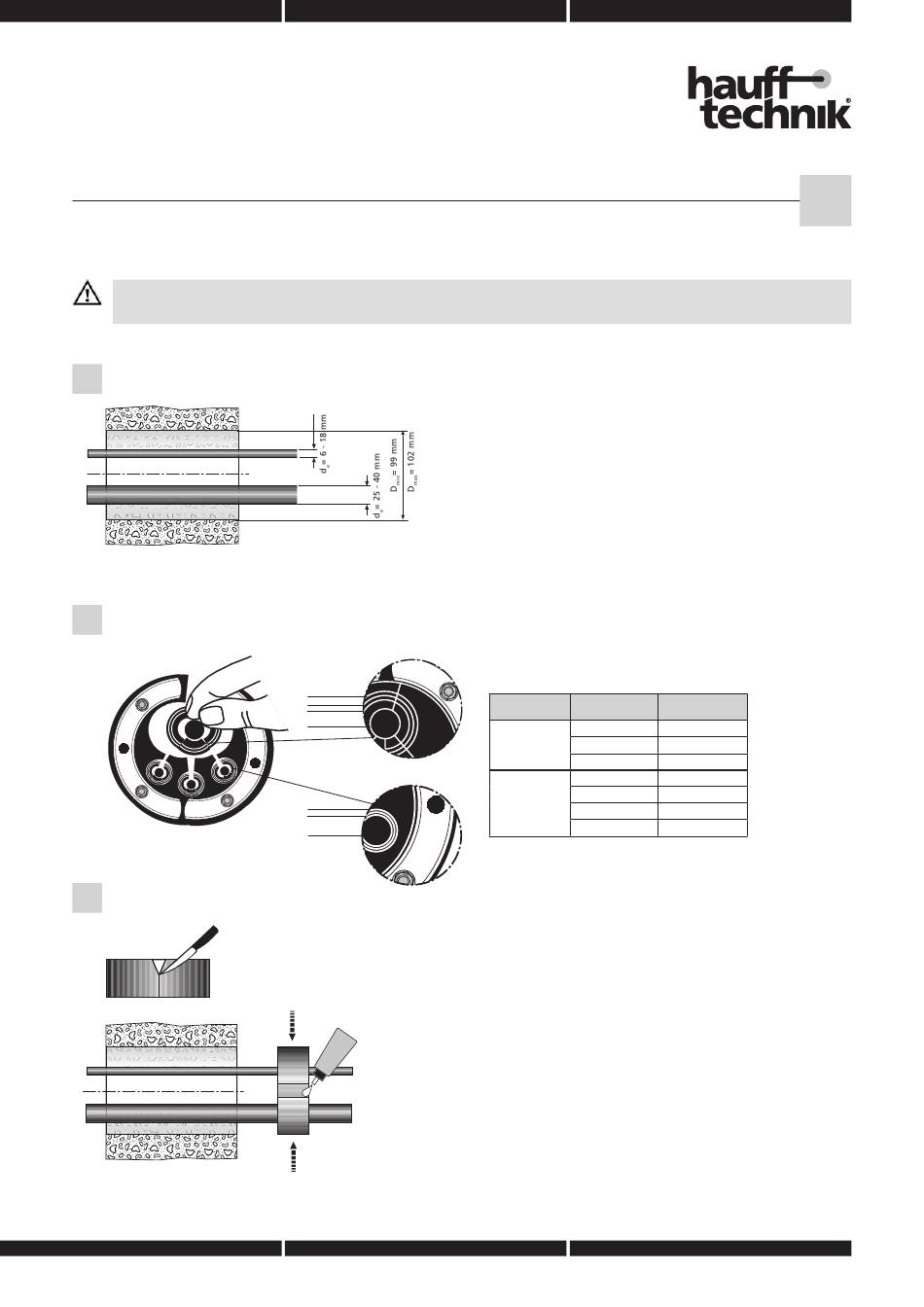

Maße überprüfen.
1
Segmentringe entfernen.
3
Montage Adapterring
3
(nicht im Lieferumfang enthalten).
Detail
Nr. 3
Nr. 2
Nr. 1
Blindstopfen
d = 10 mm
a
Detail
Nr. 2
Nr. 1
Blindstopfen
d = 6 mm - 10 mm
a
Kernbohrung/Futterrohr und Medienleitung reinigen.
Eventuell Ausbrüche und/oder Lunkerstellen egalisieren.
Überprüfen der Maße von Kernbohrungen/Futterrohr
D = 99 mm/D = 102 mm sowie der Medienleitung.
min max
Ringraumdichtung aufklappen, entsprechende Blindstopfen
entfernen und Segmentringe auseinanderfächern.
Anzahl der Segmentringe entsprechend der gemessenen Ka-
beldurchmesser entfernen (siehe Tabelle).
Anschließend müssen sämtliche Schnittflächen mit Hauff-
Gleitmittel „GM" eingestrichen werden.
Tabelle
Anwendungs-
Segmentring
bereich
Stopfen
3/6 - 18 mm Nr. 1
Nr. 2
Stopfen
Nr. 1
1/25, 32 oder
40 mm
Nr. 2
Nr. 3
Um den Adapterring (nicht im Lieferumfang enthalten)
um die bereits verlegten Kabel/Rohre zu legen, führen Sie
einen senkrechten Schnitt aus, legen den Ring um die Kabel
und kleben ihn mit Sekundenkleber zusammen.
Adapterring Ø 103,5 mm
für KG-Rohre DN100 oder Kernbohrungen Ø 103 -104 mm.
Adapterring Ø 110 mm
für KG-Rohre DN100 mm (Muffenseite) oder
Kernbohrungen Ø 110 -112 mm
D
Kabelbereich d
a
Ø 6 - 10 mm
Ø 10 - 14 mm
Ø 14 - 18 mm
Ø 10 mm
Ø 25 mm
Ø 32 mm
Ø 40 mm
