3 PRÄSENTATION DER ANLAGE

3.1 Allgemeines

Die Generatoren Genesis 1700 AC/DC - Genesis 2200 AC/
DC sind Inverter-Konstantstromquellen, die für Elektroden-
Handschweißen (MMA), WIG-DC-Schweißen (Gleichstrom)
und WIG-AC-Schweißen (Wechselstrom) entwickelt wurden.
Das sind voll digitalisierte Multiprozessoranlagen (Digitale
Signalverarbeitung (DSP) und Kommunikation über CAN-BUS),
die die verschiedenen Anforderungen der Schweißwelt in best-
möglicher Form erfüllen.

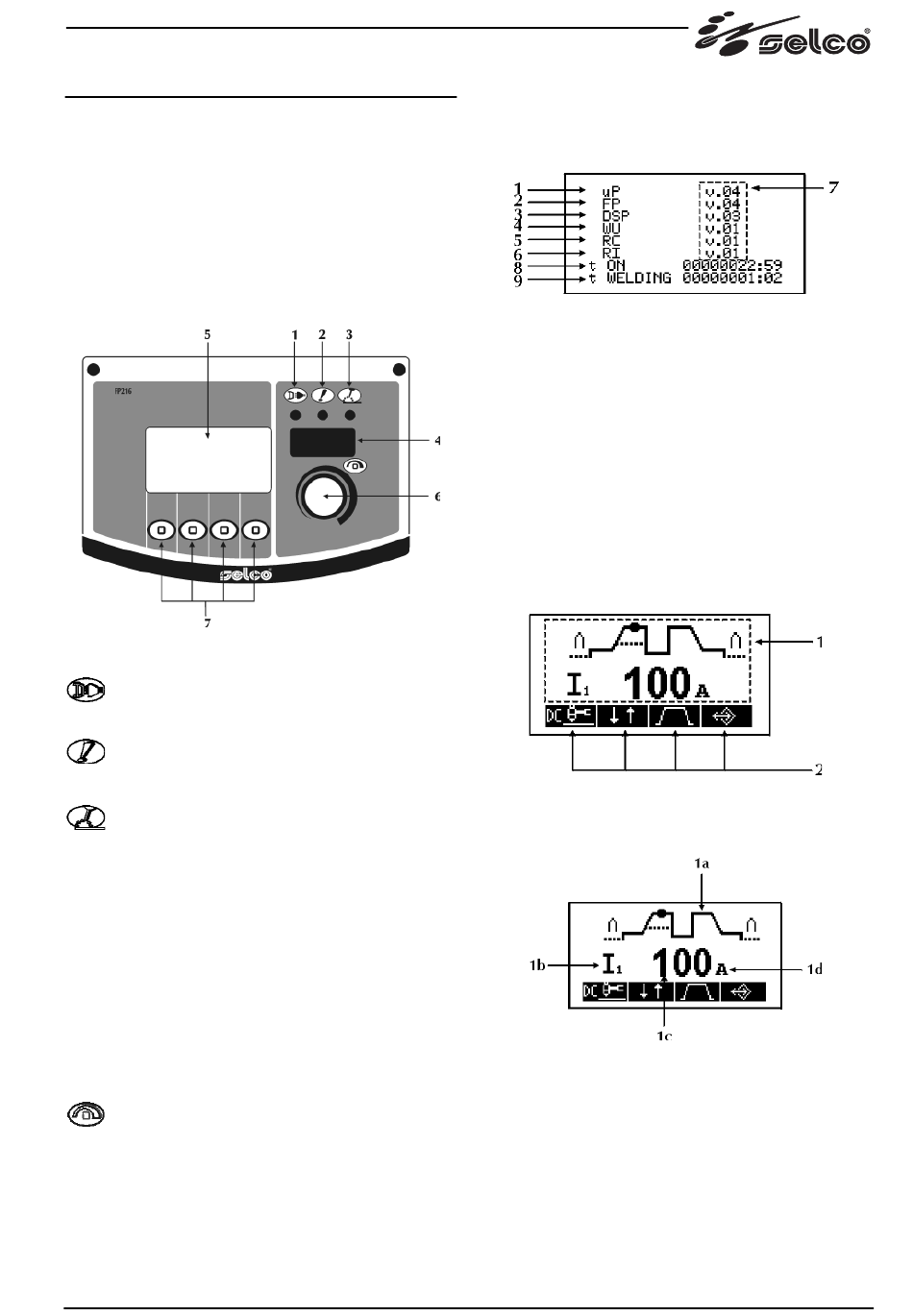

3.2 Frontbedienfeld

1 Stromversorgung
Zeigt an, dass die Anlage an die Stromversorgung ange-
schlossen und eingeschaltet ist.
2 Allgemeiner Alarm
Zeigt den möglichen Eingriff von Schutzeinrichtungen
an, z. B. Temperaturschutz.
3 Leistung Ein
Zeigt an, dass an den Ausgangsklemmen der Anlage
Spannung anliegt.
4 7-Segment-Anzeige
Ermöglicht die Anzeige allgemeiner Geräteparameter
während des Startens; Ablesen von Einstellungen,
Strom und Spannung während des Schweißens und die
Anzeige von Fehlercodes.
5 LCD Display
Ermöglicht die
Schweißparameter während des Startens; Ablesen
von Einstellungen, Strom und Spannung während des
Schweißens und die Anzeige von Fehlercodes.
Ermöglicht die verzögerungsfreie
Vorgänge.
6 Hauptregler
Ermöglicht den Zugang zum Setup, die Auswahl und
Einstellung der Schweißparameter.
7 Prozesse/Funktionen
Ermöglicht die Auswahl der von der Anlage unterstützten
Funktionen, an die die Fernsteuerung angeschlossen ist.
Anzeige der allgemeinen
Anzeige

3.3 Startbildschirm

Wenn der Generator eingeschaltet wird, führt er eine Abfolge
von Überprüfungen durch, um das korrekte Arbeiten der Anlage
und aller angeschlossenen Geräte zu gewährleisten.
1 µP
2 FP
3 DSP
4 WU
5 RC
6 RI
7
8 ON
9 WELDING
An dieser Stelle wird auch der Gastest durchgeführt, um den
richtigen Anschluss der Gaszufuhr zu prüfen.
3.4 Haupt-Menü
Ermöglicht die Steuerung der Anlage und des Schweißverfahrens
und zeigt die Haupteinstellungen an.
1 Schweißparameter
2 Funktionen
1 Schweißparameter
aller
1a Schweißparameter
Wählen Sie den gewünschten Parameter aus, indem Sie
den Taster Encoder drücken.
Stellen Sie den Wert des gewählten Parameters ein,
indem Sie den Encoder drehen.
1b Symbol des Parameters
1c Wert des Parameters
1d Maßeinheit des Parameters
Die Parameter des Haupt-Menüs können personalisiert werden
(siehe Abschnitt "Interface-Personalisierung").
Mikroprozessor
Bedienfeld
DSP (Digitale Signalverarbeitung)
Kühleinheit
Fernsteuerung
Roboterschnittstelle
Software-Versionen
Betriebsstunden der Anlage
Schweißzeit der Anlage
49
