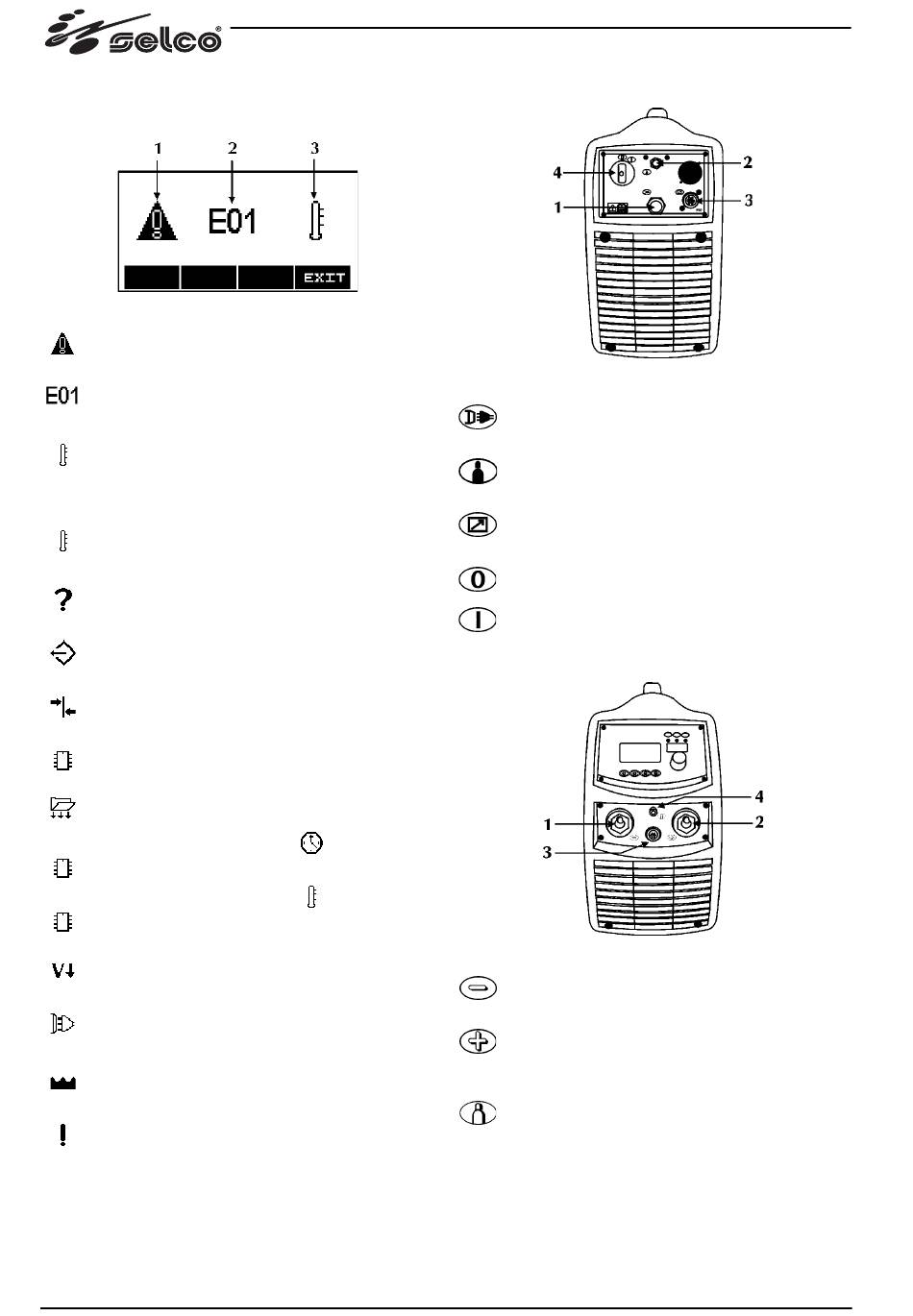

3.10 Larmskärmen
Används för att granska larmen och få en indikation på lös-
ningen till eventuella problem.
1 Larmikon
2 Larmkod
3 Larmtyp
Larmkoder
E01, E02, E03 Temperaturlarm
E11, E19 Larm vid fel på systemkonfigurationen
E14, E15, E18 Larm vid ogiltigt program
E17 Kommunikationslarm (µP-DSP)
E20 Larm vid minnesfel
E21 Larm vid databortfall
E27 Larm vid minnesfel (
E28 Larm vid minnesfel (
E38 Larm vid underspänning
E39, E40 Larm vid strömavbrott till systemet
E43 Larm vid underskott på kylmedel
E99 Allmänt larm
156

3.11 Bakre kontrollpanel

1
2
3
4

3.12 Kopplingstavla

)
)
1
2
3
4
Strömförsörjningskabel
För att strömförsörja anläggningen via elnätet.
Anslutning för gasledning
Uttag för signalkabel (CAN-BUSS) (RC)
Huvudströmbrytare
För påsättning och avstängning av svetsaggregatet.
Har två lägen: "O" avstängd och "I" påslagen.
Negativt uttag
För anslutning av jordledningen vid elektrodsvetsning
eller brännaren vid TIG-svetsning.
Positivt uttag
För anslutning av elektrodbrännaren vid MMA-svets-
ning eller jordlednjngen vid TIG-svetsning.
Uttag för signalkabel (CAN-BUSS) (Brännaren)
Anslutning för gasledning
