3 PRESENTAZIONE DELL'IMPIANTO

3.1 Generalità
I Genesis 1700 AC/DC - Genesis 2200 AC/DC sono genera-
tori inverter di corrente costante sviluppati per la saldatura ad
elettrodo (MMA), TIG DC (in corrente continua), TIG AC (in
corrente alternata).
Sono impianti multiprocessore, completamente digitali (elabo-
razione dati su DSP e comunicazione via CAN-BUS) in grado di
soddisfare nel migliore dei modi le varie esigenze del mondo
della saldatura.

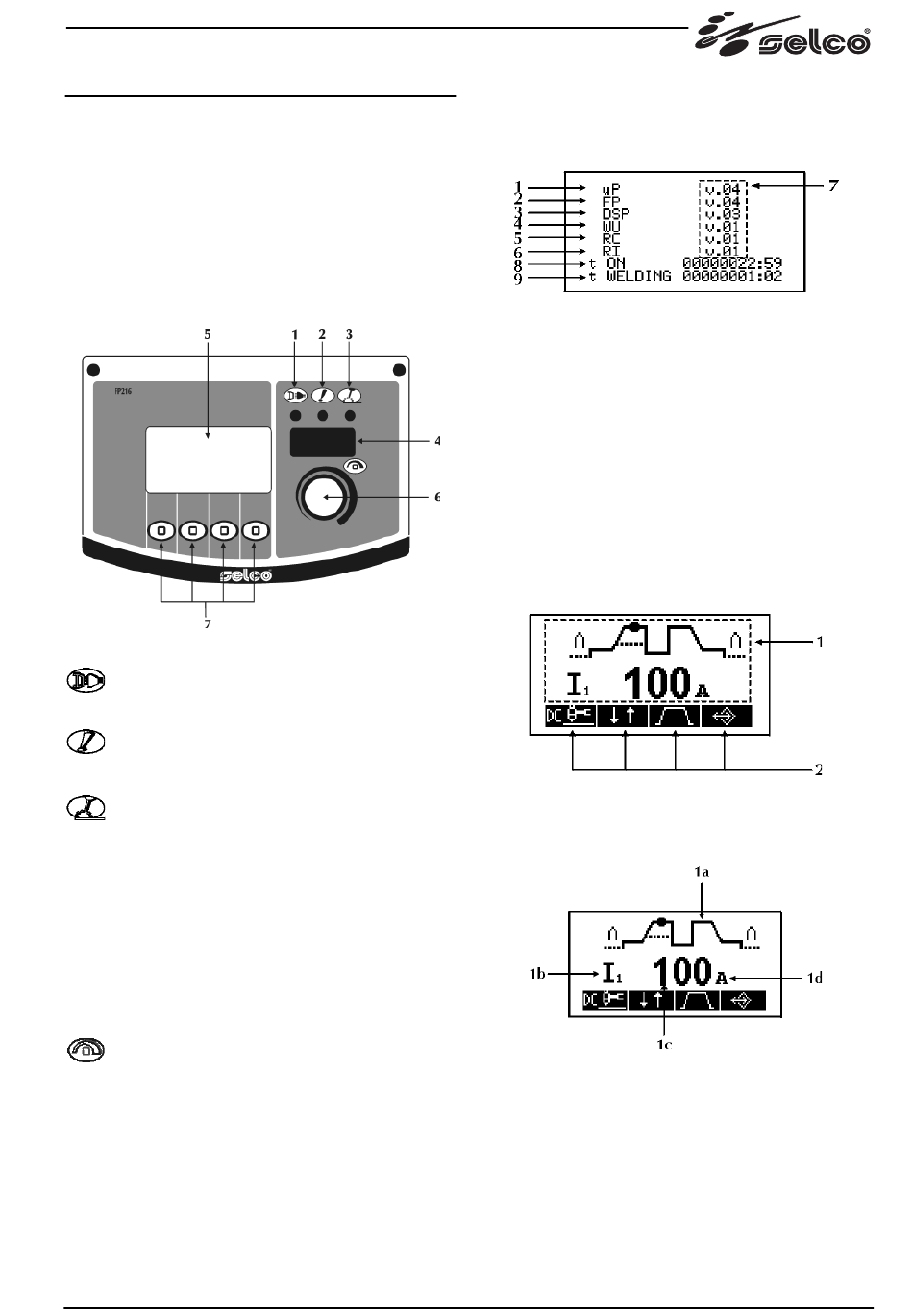

3.2 Pannello comandi frontale

1 Alimentazione
Indica che l'impianto è collegato alla rete elettrica e che
è alimentato.
2 Allarme generale
Indica l'eventuale intervento dei dispositivi di protezio-
ne quali la protezione termica.
3 Potenza attiva
Indica la presenza di tensione sulle prese d'uscita del-
l'impianto.
4 Display 7 segmenti
Permette di visualizzare le generalità della saldatrice in
fase di partenza, le impostazioni e le letture di corrente
e di tensione in saldatura, la codifica degli allarmi.
5 Display LCD
Permette di visualizzare le generalità della saldatrice in
fase di partenza, le impostazioni e le letture di corrente
e di tensione in saldatura, la codifica degli allarmi.
Permette di visualizzare istantaneamente tutte le operazioni.
6 Manopola di regolazione principale
Permette l'ingresso a set up, la selezione e l'impostazio-
ne dei parametri di saldatura.
7 Processi/funzioni
Permettono la selezione delle funzioni previste sull'im-
pianto a cui il comando a distanza è collegato.

3.3 Schermata di avvio

All'accensione, il generatore esegue una serie di verifiche atte
a garantire il corretto funzionamento dell'impianto e di tutti i
dispositivi ad esso connessi.
1 µP Microprocessore
2 FP Pannello comandi
3 DSP DSP
4 WU Gruppo di raffreddamento
5 RC Comando a distanza
6 RI Interfaccia robot
7 Versioni del software
8 ON Tempo di attività impianto
9 WELDING Tempo di saldatura impianto
In questa fase viene anche eseguito il test gas per accertare il
corretto allacciamento al sistema di alimentazione del gas.

3.4 Schermata principale

Permette la gestione dell'impianto e del processo di saldatura,
mostrando le impostazioni principali.
1 Parametri di saldatura
2 Funzioni
1 Parametri di saldatura
1a Parametri di saldatura
Selezionare il parametro desiderato premendo il tasto
encoder.
Regolare il valore del parametro selezionato ruotando
l'encoder.
9
