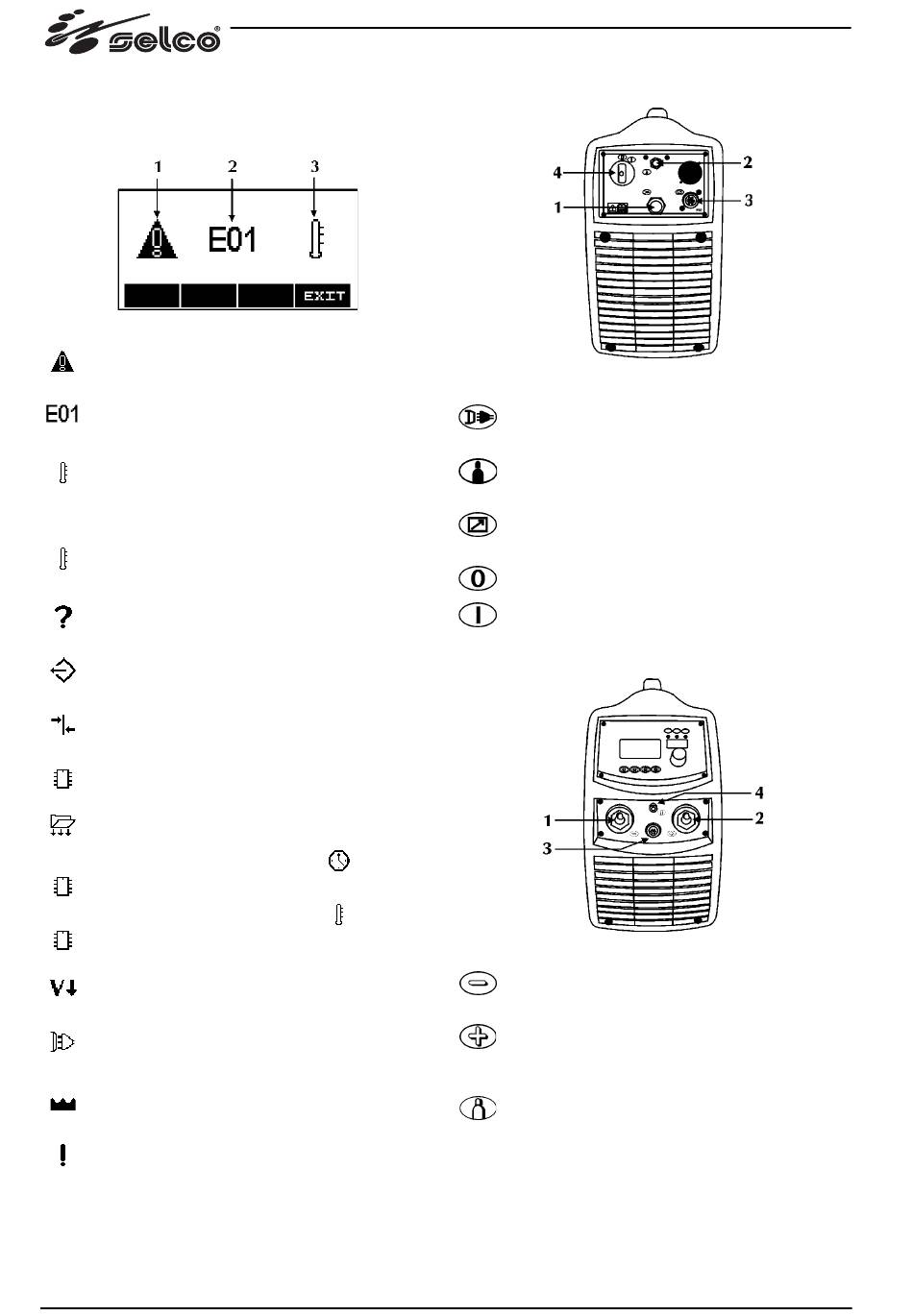

3.10 Schermata allarmi

Permette la segnalazione dell'intervento di un'allarme e fornisce
le indicazioni più importanti per la soluzione dell'eventuale
problema intercorso.
1 Icona allarme
2 Codifica allarme
3 Tipo allarme
Codifica allarmi
E01, E02, E03 Allarme termico
E11, E19 Allarme configurazione impianto
E14, E15, E18 Allarme programma non valido
E17 Allarme comunicazione (µP-DSP)
E20 Allarme memoria guasta
E21 Allarme perdita dati
E27 Allarme memoria guasta (
E28 Allarme memoria guasta (
E38 Allarme sottotensione
E39, E40 Allarme alimentazione impianto
E43 Allarme mancanza liquido refrigerante
E99 Allarme generale
16

3.11 Pannello posteriore

1 Cavo di alimentazione
Permette di alimentare l'impianto collegandolo alla rete.
2 Attacco gas
3 Ingresso cavo di segnale CAN-BUS (RC)
4 Interruttore di accensione
Comanda l'accensione elettrica della saldatrice.
Ha due posizioni "O" spento; "I" acceso.

3.12 Pannello prese

)
)
1 Presa negativa di potenza
Permette la connessione del cavo di massa in elettrodo
o della torcia in TIG.
2 Presa positiva di potenza
Permette la connessione della torcia elettrodo in MMA
o del cavo di massa in TIG.
3 Ingresso cavo di segnale CAN-BUS (Torcia)
4 Attacco gas
