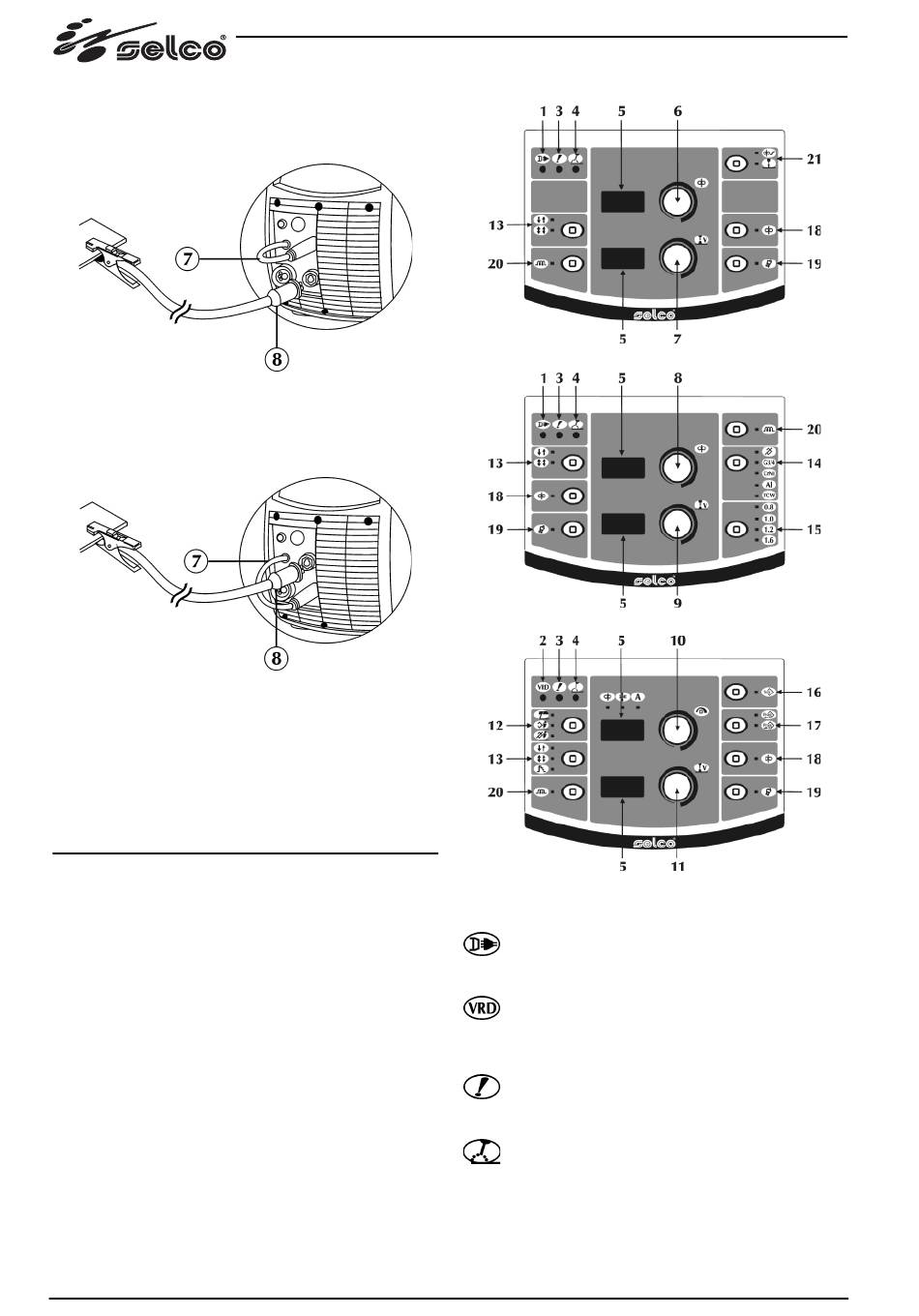

Wechsel der Schweißpolung
Das Gerät ermöglicht das Schweißen mit jedem handelsüblichen
Schweißdraht durch die einfache Auswahl der Schweißpolung
(direkt oder umgekehrt).
Umgekehrte Polung: Das
Leistungskabel (7) muss mit dem Pluspol (+) der Anschlussleiste
verbunden werden. Das von der Massebuchse kommende
Leistungskabel (8) muss mit dem Minuspol (-)der Anschlussleiste
verbunden werden.
Direkte Polung: Das vom Brenner kommende Leistungskabel
(7) muss mit dem Minuspol (-) der Anschlussleiste verbunden
werden. Das von der Massebuchse kommende Leistungskabel
(8) muss mit dem Pluspol (+) der Anschlussleiste verbunden
werden.
Die Anlage ist vom Hersteller für den Betrieb in Umkehrpolung
voreingestellt!
3 PRÄSENTATION DER ANLAGE

3.1 Allgemeines

Die Generatoren Quasar 320 SMC Classic, Smart, Exclusive
- Quasar 400 SMC Classic, Smart, Exclusive sind Inverter-
Konstantstromquellen, die für Elektroden-Handschweißen
(MMA), MIG/MAG-Schweißen.
Das sind voll digitalisierte Multiprozessoranlagen (Digitale
Signalverarbeitung (DSP) und Kommunikation über CAN-BUS),
die die verschiedenen Anforderungen der Schweißwelt in best-
möglicher Form erfüllen.
54
vom Brenner kommende

3.2 Frontbedienfeld

Quasar 320/400 Classic
Quasar 320/400 Smart
Quasar 320/400 Exclusive
1 Stromversorgung
Zeigt an, dass die Anlage an die Stromversorgung ange-
schlossen und eingeschaltet ist.
2 Vorrichtung für Spannungsverminderung VRD
(Voltage Reduction Device)
Zeigt an, daß die Leerlaufspannung der Anlage kontrol-
liert wird.
3 Allgemeiner Alarm
Zeigt den möglichen Eingriff von Schutzeinrichtungen
an, z. B. Temperaturschutz.
4 Leistung Ein
Zeigt an, dass an den Ausgangsklemmen der Anlage
Spannung anliegt.
