2.1 Elevación, transporte y descarga
- El equipo incorpora un asa que permite desplazarlo a mano.
No subestime el peso del equipo, consulte las
características técnicas.
No traslade ni detenga la carga encima de per-
sonas u objetos.
No aplique una presión excesiva sobre el equipo.
2.2 Colocación del equipo
Observe las siguientes normas:
- El acceso a los mandos y conexiones tiene que ser fácil.
- No coloque el equipo en lugares estrechos.
- No coloque nunca el equipo sobre una superficie con una
inclinación superior a 10° respecto del plano horizontal.
- Coloque el equipo en un lugar seco, limpio y con ventilación
apropiada.
- Proteja la instalación de la lluvia y del sol.
2.3 Conexión
El equipo incluye un cable de alimentación para la conexión
a la red.
El equipo puede alimentarse con:
- 115V monofásica
- 230V monofásica
ATENCIÓN: para evitar daños a las personas o a
la instalación, es necesario controlar la tensión
de red seleccionada y los fusibles ANTES de
conectar la máquina a la red. Compruebe tam-
bién que el cable esté conectado a una toma con
contacto de tierra.
El funcionamiento del equipo está garantizado para
tensiones que se alejan de hasta el ±15% del valor
nominal.
Para la protección de los usuarios, el equipo debe
estar correctamente conectado a tierra. El cable de
alimentación cuenta con un conductor (amarillo -
verde) para la puesta a tierra, que debe ser conec-
tarse a una clavija con contacto de tierra.
La instalación eléctrica debe efectuarla personal
técnico con requisitos técnico profesionales espe-
cíficos y de conformidad con las leyes del país en
el cual se efectúa la instalación.
De la fuente de alimentación dispone de un cable amari-
llo/verde que SIEMPRE debe estar conectado al conductor
de protección de tierra. NUNCA use el cable amarillo/verde
junto con otro cable para tomar la corriente.
88
Compruebe que el equipo disponga de conexión a tierra y
que las tomas de corriente estén en buenas condiciones.
Instale sólo enchufes homologados de acuerdo con las nor-
mativas de seguridad.
2.4 Instalación
Conexión para la soldadura MMA

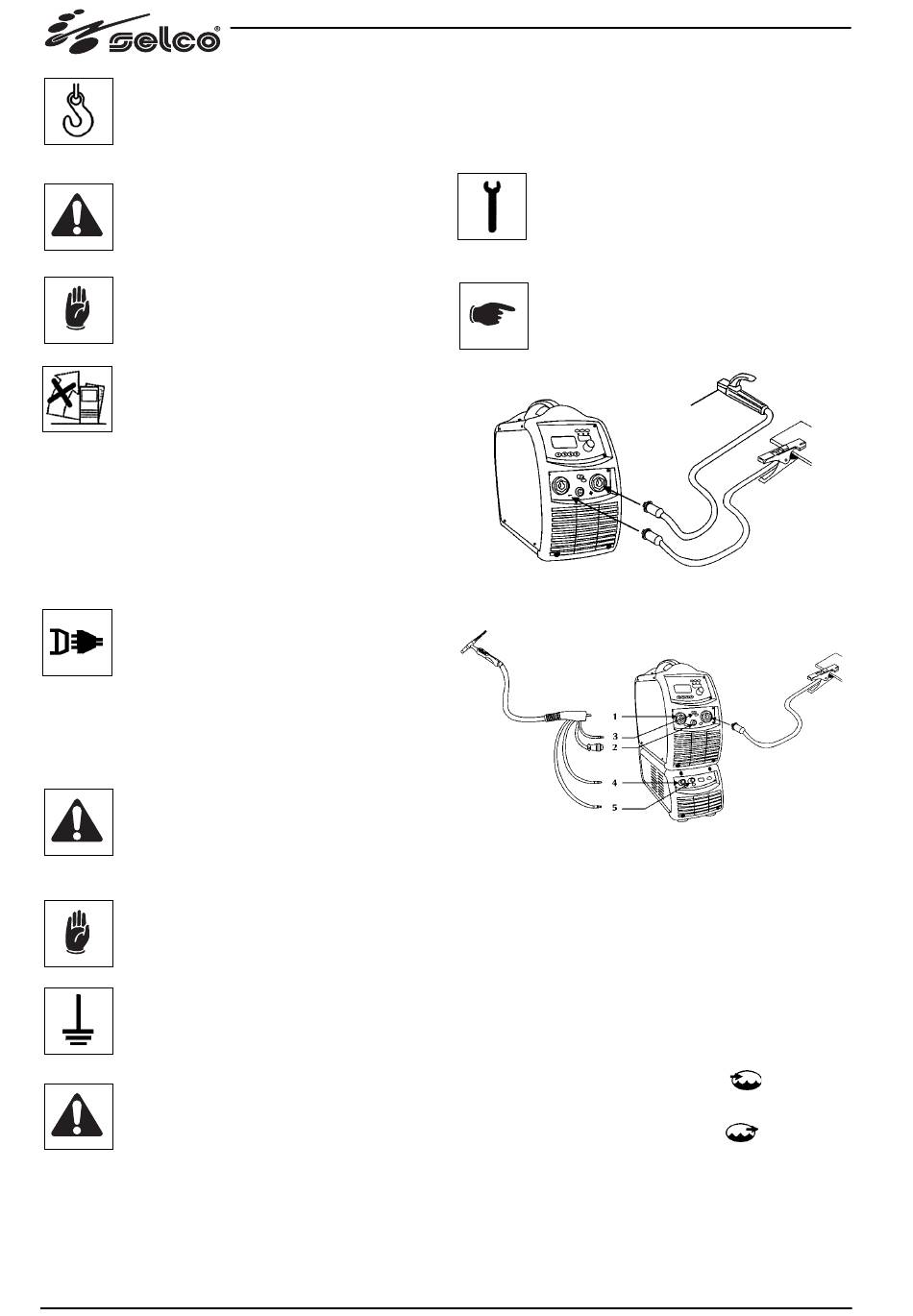

La conexión que muestra la figura da como resul-
tado una soldadura con polaridad invertida. Para
obtener una soldadura con polaridad directa,
invierta la conexión.
Conexión para la soldadura TIG
- Conecte el tubo de gas que proviene de la botella al racor de
gas posterior.
- Conecte el cable de potencia de la antorcha a la toma apro-
piada (1).
Inserte la clavija y gire hacia la derecha que todas las piezas
queden fijadas.
- Conecte el cable de señal de la antorcha al conector apropiado (2).
Conecte el conector y gire la tuerca hacia la derecha que
todas las piezas queden fijadas.
- Conecte el tubo de gas de la antorcha a la conexión/unión
apropiada (3).
- Conecte el tubo de retorno del líquido refrigerante agua de
color rojo de la antorcha al conector de entrada de la unidad
de refrigeración (5) (color rojo - símbolo
- Conecte el tubo de alimentación del líquido refrigerante agua
de color azul de la antorcha al conector de salida de la unidad
de refrigeración (4) (color azul - símbolo
).
).
