2.3 Tilslutning

Anlægget er udstyret med et forsyningskabel til tilslutning til
ledningsnettet.
Anlægget kan forsynes med:
- 115V monofase
- 230V monofase
PAS PÅ: For at undgå personskader eller beskadi-
gelse af anlægget skal man kontrollere den valgte
netspænding og sikringerne, INDEN maskinen
tilsluttes nettet. Desuden skal man sikre, at kab-
let tilsluttes en stikkontakt, der er udstyret med
jordkontakt.
Apparatets funktion er garanteret ved spændinger,
der afviger op til ±15% fra den nominelle værdi.
Af hensyn til brugernes sikkerhed skal anlægget
være korrekt jordforbundet. Forsyningskablet er
udstyret med en (gul-grøn) leder til jordforbindelse,
der skal tilsluttes en stikkontakt med jordkontakt.
De elektriske forbindelser skal være udført af
teknikere, der opfylder de specifikke faglige og
tekniske krav, samt være i overensstemmelse
med den nationale lovgivning i det land, hvor
installeringen finder sted.
Strømkildens ledningskabel er udstyret med en gul/grøn led-
ning, der ALTID skal forbindes til jordforbindelsen. Denne
gul/grønne ledning må ALDRIG benyttes sammen med andre
ledninger til spændingsudtag.
Kontrollér, at der findes en "jordforbindelse" på det anvend-
te anlæg, samt at stikkontakten er i korrekt stand.
Montér udelukkende typegodkendte stik i overensstemmelse
med sikkerhedsreglerne.
168

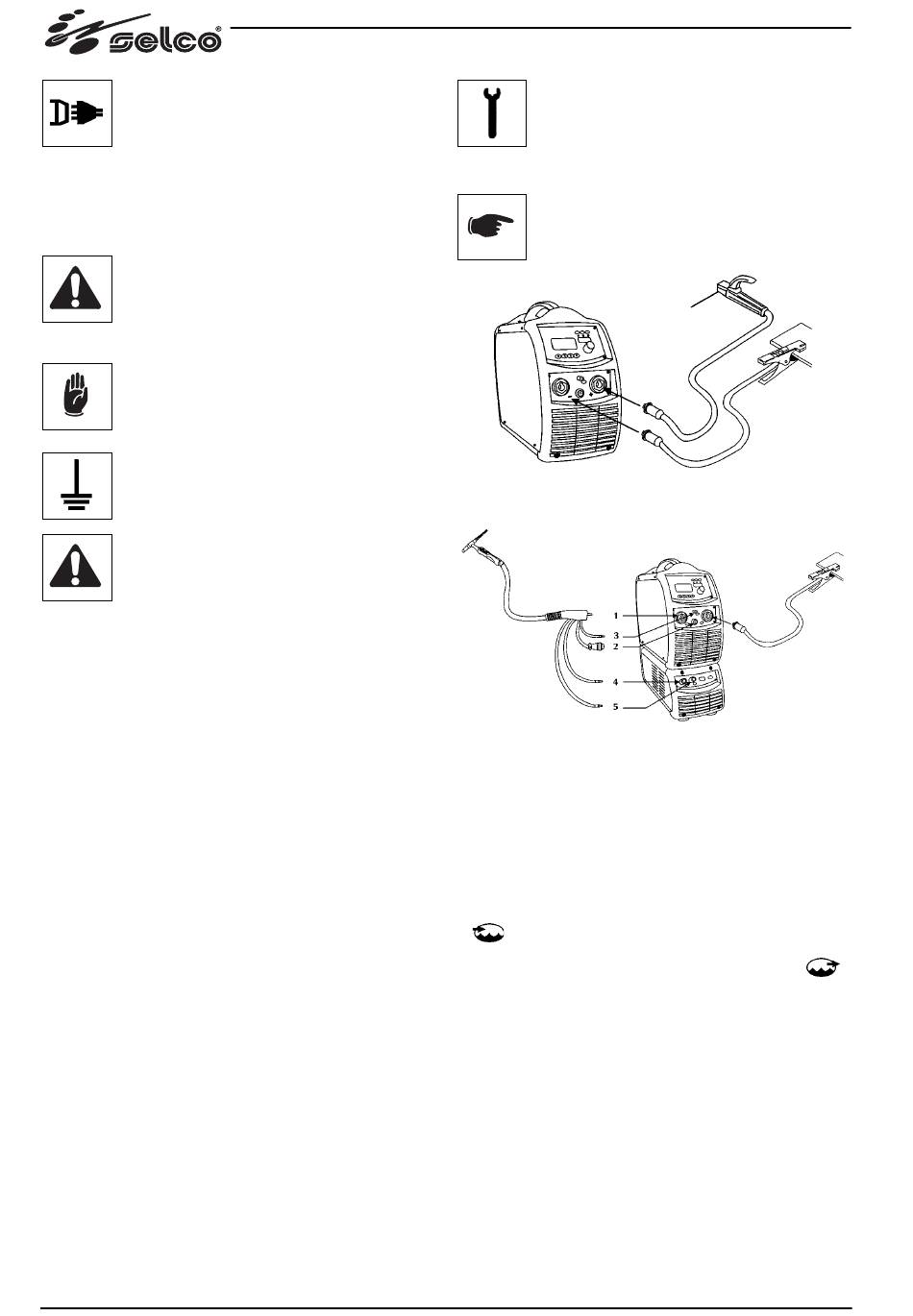

2.4 Idriftsættelse
Tilslutning til MMA-svejsning
Tilslutningen vist på tegningen giver svejsning med
omvendt polaritet. Hvis man ønsker svejsning med
direkte polaritet, skal tilslutningen byttes om.
Tilslutning til TIG-svejsning
- Tilslut gasslangen fra flasken til gassamlingen bagpå.
- Tilslut brænderens elkabel til det specielle stik (1).
Sæt stikket i og drej med uret, indtil elementerne er skruet
fuldstændigt fast.
- Tilslut brænderens signalkabel til det specielle stik (2).
Sæt konnektoren i og drej ringmøtrikken med uret, indtil
elementerne er skruet fuldstændigt fast.
- Tilslut brænderens gasrør til det specielle samlestykke/kobling (3).
- Forbind brænderens kølevæsketilbageløbsslange (rød farve)
med det relevante samlestykke/kobling (5) (rød farve - symbol
).
- Forbind brænderens kølevæsketilførselsslange (blå farve) med
det relevante samlestykke/kobling (4) (blå farve - symbol ).
