3 LAITTEEN ESITTELY

3.1 Yleistä
Genesis 1700 AC/DC - Genesis 2200 AC/DC ovat vakiovirta-
vaihtosuuntaajia, jotka on kehitetty elektrodi- (MMA), TIG DC-
(tasavirta) ja TIG AC- (vaihtovirta) hitsaukseen.
Ne ovat täysin digitaalisia moniprosessorijärjestelmiä (tietojen käsit-
tely DSP:ssä ja tiedonsiirto CAN-väylän kautta) ja täyttävät optimaa-
lisesti useimpien hitsaussovellusten asettamat vaatimukset.

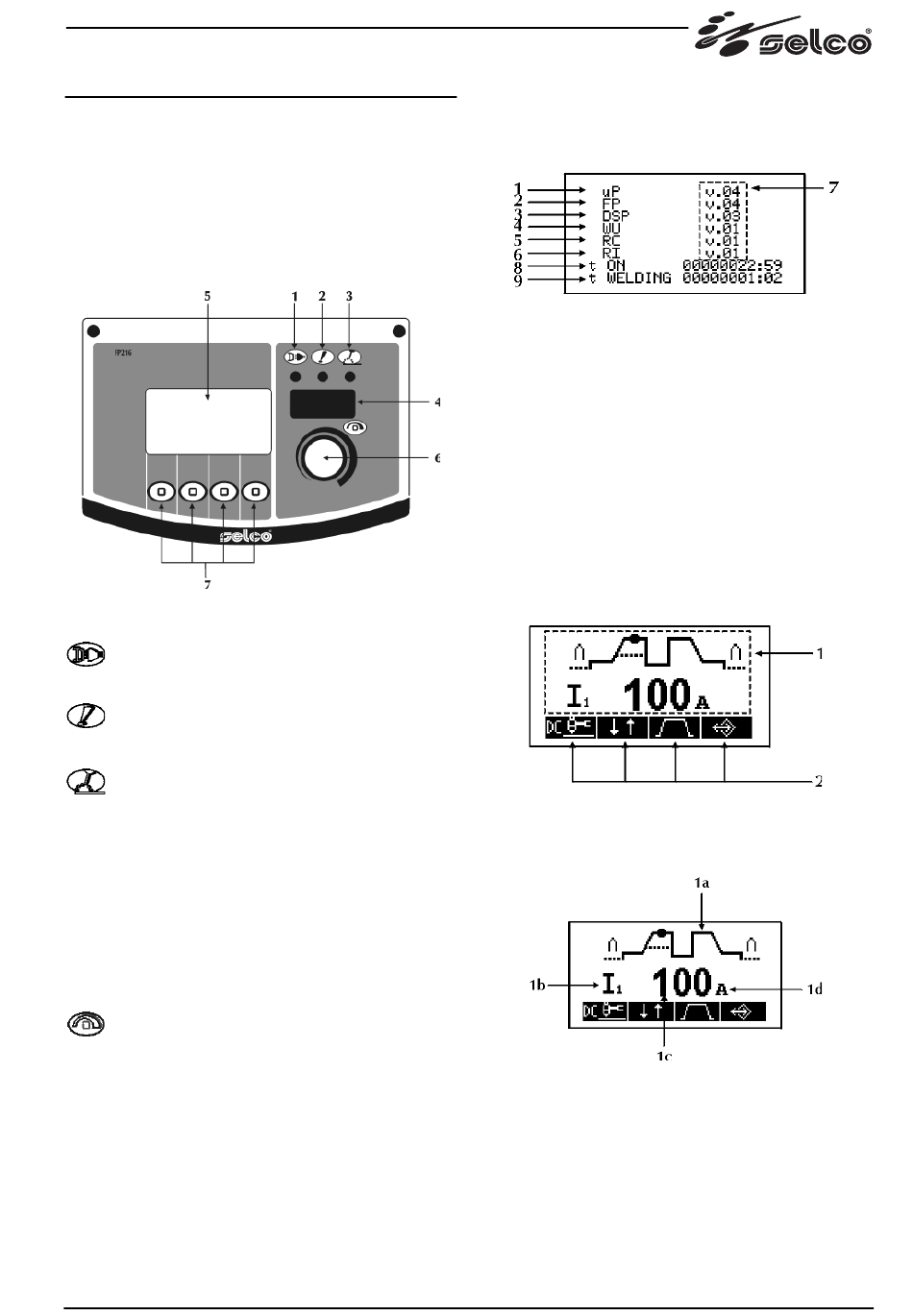

3.2 Etuohjauspaneeli

1 Käyttöjännite
Ilmaisee, että laite on kytketty verkkojännitteeseen ja
jännite on päällä.
2 Yleishälytys
Ilmaisee mahdollisen suojalaitteiden laukeamisen, esi-
merkkinä lämpösuoja.
3 Virta päällä
Ilmaisee jännitteen olemassaolon laitteen lähtöliitän-
nöissä.
4 7-segmenttinäyttö
Mahdollistaa hitsauskoneen parametrien näytön käyn-
nistyksen aikana, asetusten, virta- ja jännitelukemien
näytön hitsauksen aikana sekä hälytysten ilmaisun.
5 LCD-näyttö
Mahdollistaa hitsauskoneen parametrien näytön käyn-
nistyksen aikana, asetusten, virta- ja jännitelukemien
näytön hitsauksen aikana sekä hälytysten ilmaisun.
Mahdollistaa toimintojen välittömän näytön.
6 Pääsäätövipu
Mahdollistaa pääsyn asetustilaan hitsausparametrien
valintaa ja asettamista varten.
7 Prosessit/toiminnot
Mahdollistaa järjestelmän tarjoamien toimintojen valin-
nan järjestelmästä, johon kaukosäädin on kytketty.
3.3 Käynnistysnäyttö
Kun virta kytketään, generaattori suorittaa itsetestausjakson
järjestelmän ja kytkettyjen laitteiden oikean toiminnan varmis-
tamiseksi.
1 µP Mikroprosessori
2 FP Ohjauspaneeli
3 DSP DSP
4 WU Jäähdytysyksikkö
5 RC Kaukosäädin
6 RI Robottiliitäntä
7 Ohjelmaversiot
8 ON Järjestelmän toiminta-aika
9 WELDING Järjestelmän toiminta-aika
Tässä vaiheessa suoritetaan myös kaasutesti kaasunsyötön oikean
toiminnan tarkastamiseksi.
3.4 Päänäyttö
Mahdollistaa järjestelmän ja hitsausprosessin säädön, ja näyttää
tärkeimmät asetukset.
1 Hitsausparametrit
2 Toiminnot
1 Hitsausparametrit
1a Hitsausparametrit
Valitse haluttu parametri painamalla säätönupin paini-
ketta.
Säädä valitun parametrin arvo kiertämällä säätönuppia.
1b Parametrin kuvake
1c Parametrin arvo
1d Parametrin mittayksikkö
Päänäytöllä näkyviä parametreja voidaan mukauttaa (katso kappale
"Käyttöliittymän mukauttaminen").
