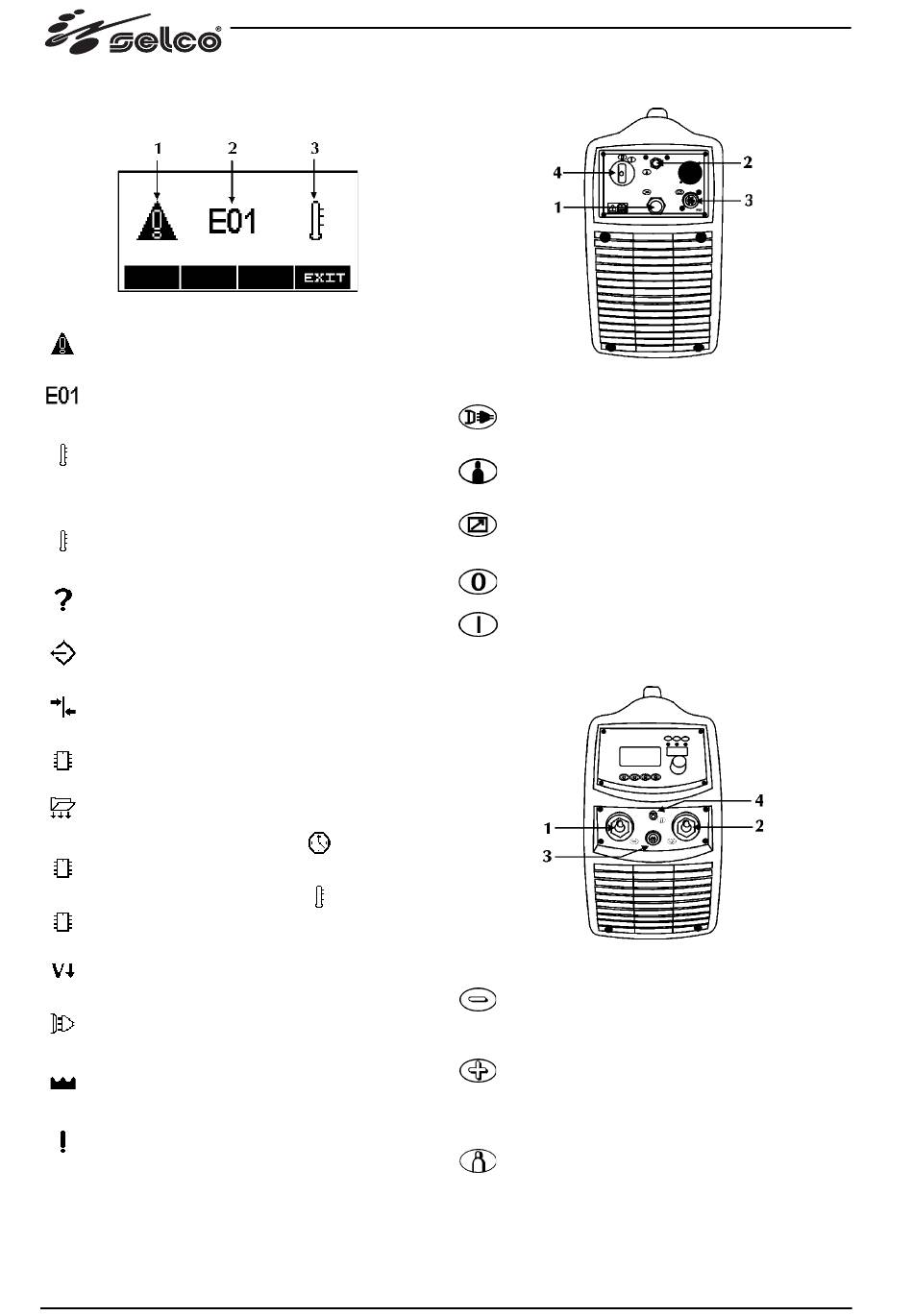

3.10 Hälytysnäyttö
Mahdollistaa hälytyksen kuittaamisen ja kertoo tärkeimmät tie-
dot ilmenneen ongelman poistamisen avuksi.
1 Hälytyskuvake
2 Hälytyskoodi
3 Hälytyksen tyyppi
Hälytyskoodit
E01, E02, E03 Lämpötilahälytys
E11, E19 Järjestelmän konfigurointihälytys
E14, E15, E18 Ohjelma ei voimassa -hälytys
E17 Tietoliikennehälytys (µP-DSP)
E20 Muistivirheen hälytys
E21 Hälytys datan menetyksestä
E27 Muistivirheen hälytys (
E28 Muistivirheen hälytys (
E38 Alijännitehälytys
E39, E40 Järjestelmän tehonsyötön hälytys
E43 Hälytys jäähdytysnesteen puutteesta
E99 Yleishälytys
216

3.11 Takapaneeli

1 Syöttökaapeli
Syöttökaapelin avulla laite liitetään sähköverkkoon vir-
ransyöttöä varten.
2 Kaasuliitäntä
3 Signaalikaapelin (CAN-BUS) (RC) tuloliitäntä
4 Pääkytkin
Kytkee verkkovirran hitsauskoneeseen.
Kytkimessä on kaksi asentoa, "O" pois kytketty ja "I"
päälle kytketty.
3.12 Liitäntäpaneeli
)
)
1 Negatiivinen liitäntä
Maakaapelin kytkentä puikkohitsauksessa tai polttimen
kytkentä TIG-hitsauksessa.
2 Positiivinen liitäntä
Elektrodipolttimen kytkentä MMA-hitsauksessa tai maa-
kaapelin kytkentä TIG-hitsauksessa.
3 Signaalikaapelin (CAN-BUS) (HITSAUKSESSA) tulolii-
täntä
4 Kaasuliitäntä
