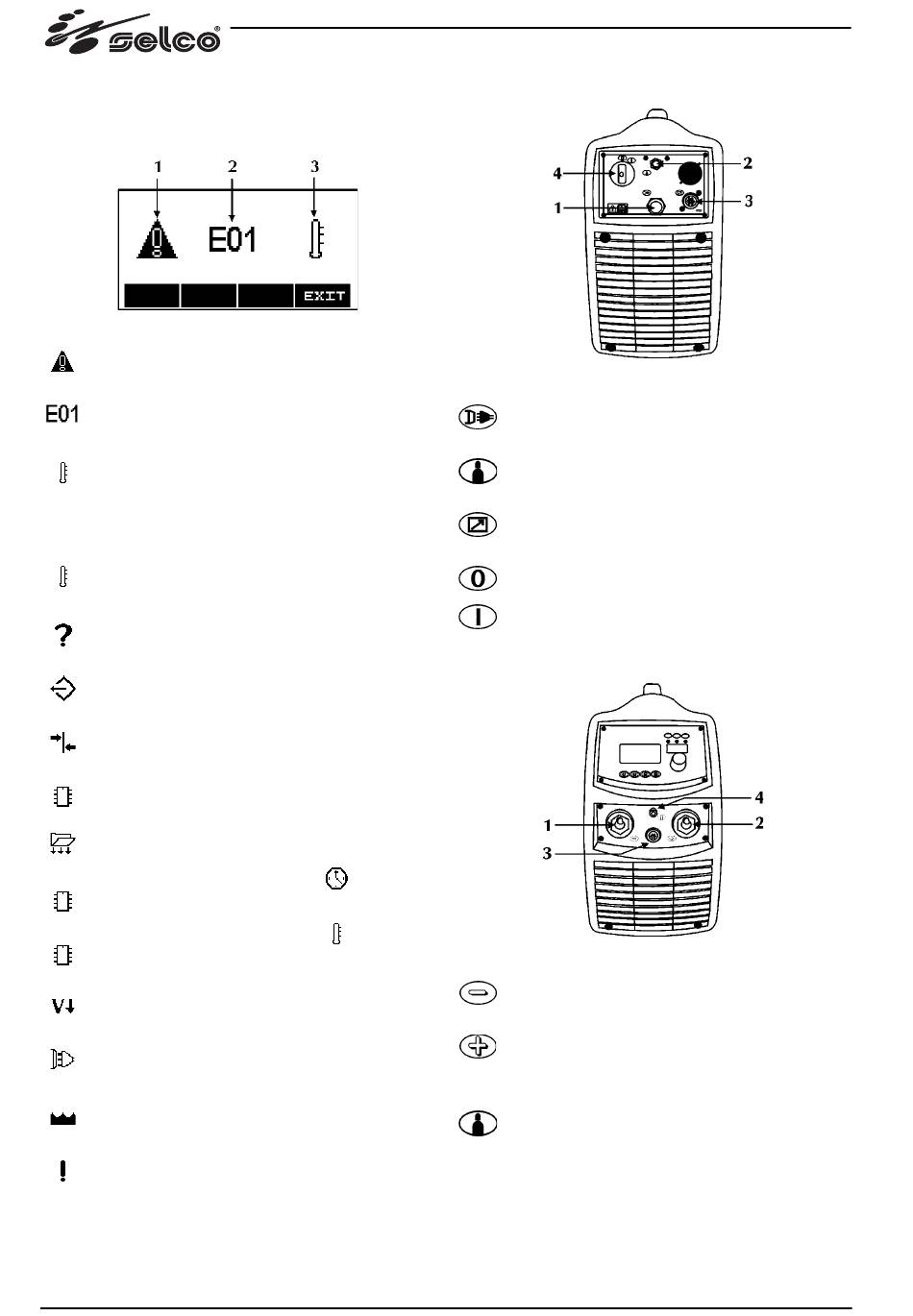

3.10 Ecran d'alarmes

Permet le déclenchement et l'affichage d'un signal d'alarme
et fournit les indications les plus importantes pour solutionner
d'éventuels problèmes occasionnés.
1 Icône d'alarme
2 Code d'alarme
3 Type d'alarme
Codes d'alarmes
E01, E02, E03 Alarme thermique
E11, E19 Alarme système de configuration
E14, E15, E18 Alarme programme non valide
E17 Alarme communication (µP-DSP)
E20 Alarme défaut mémoire
E21 Alarme perte de données
E27 Alarme défaut mémoire (
E28 Alarme défaut mémoire (
E38 Alarme sous-tension
E39, E40 Alarme alimentation générateur
E43 Alarme manque de liquide de refroidissement
E99 Alarme générale
76
3.11 Panneau arrière
1 Câble d'alimentation
Il permet d'alimenter l'installation en la branchant au
secteur.
2 Raccord gaz
3 Entrée câble d'interface (CAN-BUS) (RC)
4 Interrupteur Marche/arrêt
Il commande l'allumage électrique du générateur en
deux positions, "O" éteint, "I" allumé.

3.12 Panneau prises

)
)
1 Raccord de puissance négative
Elle permet la connexion du câble de masse en soudage
électrode ou de la torche en TIG.
2 Raccord de puissance positive
Elle permet la connexion de la pince porte-électrode en
MMA ou du câble de masse en TIG.
3 Entrée câble d'interface (CAN-BUS) (Torche)
4 Raccord gaz
