3 PRÆSENTATION AF ANLÆGGET

3.1 Generelle oplysninger

Genesis 1700 AC/DC - Genesis 2200 AC/DC er inverter genera-
torer med konstant strøm, der er udviklet til elektrode svejsning
(MMA), TIG DC (med jævnstrøm), TIG AC (med vekselstrøm).
Det er multiprocessor anlæg, der er helt digitale (databehandling
på DSP og kommunikation via CAN-BUS), der er i stand til på
bedste måde at opfylde de forskellige krav inden for svejsning.

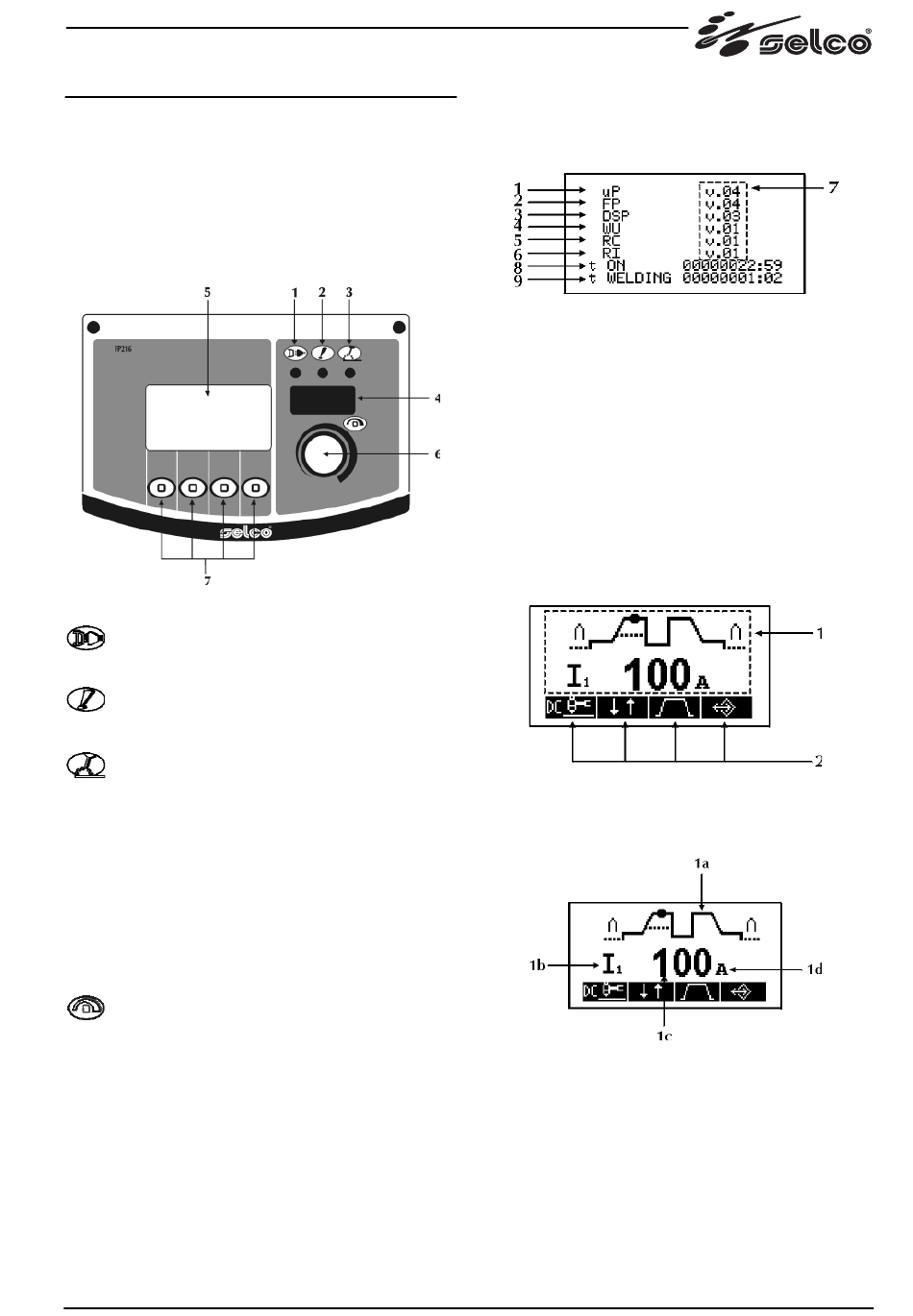

3.2 Det frontale betjeningspanel

1 Strømforsyning
Angiver, at anlægget er tilsluttet forsyningsnettet og
tændt.
2 Generel alarm
Angiver, at beskyttelsesanordninger, som f.eks. tempe-
raturbeskyttelsen, kan aktiveres.
3 Tændt
Angiver, at der er spænding på anlæggets udgangsfor-
bindelser.
4 7-segment display
Gør det muligt at vise svejsemaskinens generelle para-
metre under opstart, indstillinger, strøm- og spændings-
aflæsninger, under svejsning og indkodning af alarmer.
5 LCD-display
Gør det muligt at vise svejsemaskinens generelle para-
metre under opstart, indstillinger, strøm- og spændings-
aflæsninger, under svejsning og indkodning af alarmer.
Alle aktiviteter kan vises samtidig.
6 Reguleringshåndtag
Giver mulighed for indtastning af valg og indstilling af
svejseparametrene.
7 Processer/funktioner
De muliggør valg af anlæggets funktioner, hvortil fjern-
betjeningen er tilsluttet.
3.3 Startskærm
Når generatoren tændes, udfører den en række check for at
sikre at såvel systemet som det tilsluttede udstyr fungerer, som
de skal.
1 µP Mikroprocessor
2 FP Betjeningspanel
3 DSP DSP
4 WU Køleenhed
5 RC Fjernbetjening
6 RI Robot interface
7 Software versioner
8 ON Anlæggets aktivitetstid
9 WELDING Anlæggets svejsetid
Samtidig udføres gastesten for at checke, om forbindelsen til
gastilførselssystemet er i orden.
3.4 Hovedskærmen
Giver mulighed for at styre systemet og svejseprocessen, da den
viser de væsentligste indstillinger.
1 Svejseparametre
2 Funktioner
1 Svejseparametre
1a Svejseparametre
Vælg de ønskede parametre ved at trykke på encoder-
knappen.
Tilpas værdien for de valgte parametre ved at dreje
encoderen.
1b Parameterikon
1c Parameterværdi
1d Måleenhed for parameter
Parametrene på hovedskærmen kan skræddersys (se under
"Skræddersyet interface").
