2.3 Kytkentä
Generaattorissa on syöttökaapeli verkkoon liitäntää varten.
Laitteen virransyöttö voi olla:
- 115V yksivaiheinen
- 230V yksivaiheinen
HUOMIO: ihmis- ja laitevahingoilta säästymisek-
si on hyvä tarkastaa valitun verkon jännite ja
sulakkeet ENNEN laitteen liittämistä verkkoon.
Lisäksi tulee varmistaa, että kaapeli liitetään
maadoitettuun pistorasiaan.
Laitteiston toiminta taataan jännitteille, jotka sijoit-
tuvat ±15% nimellisarvosta.
Käyttäjien suojelemiseksi laite on maadoitettava
kunnolla. Syöttökaapeli on varustettu johtimella
(kelta-vihreä) maadoitusta varten, joka on liitettävä
maadoitettuun pistorasiaan.
Sähköasennusten pitää olla ammatillisesti päte-
vän sähköasentajan tekemiä ja voimassa olevien
määräysten mukaisia.
Generaattorin verkkokaapeli on varustettu kelta/vihreällä
johtimella, joka on AINA kytkettävä suojamaadoitukseen.
Tätä kelta/vihreää johdinta ei saa KOSKAAN käyttää yhdessä
muiden jännitejohdattimien kanssa.
Varmista laitteen maadoitus ja pistokkeiden kunto.
Käytä ainoastaan pistokkeita, jotka täyttävät turvallisuus-
määräykset.
208

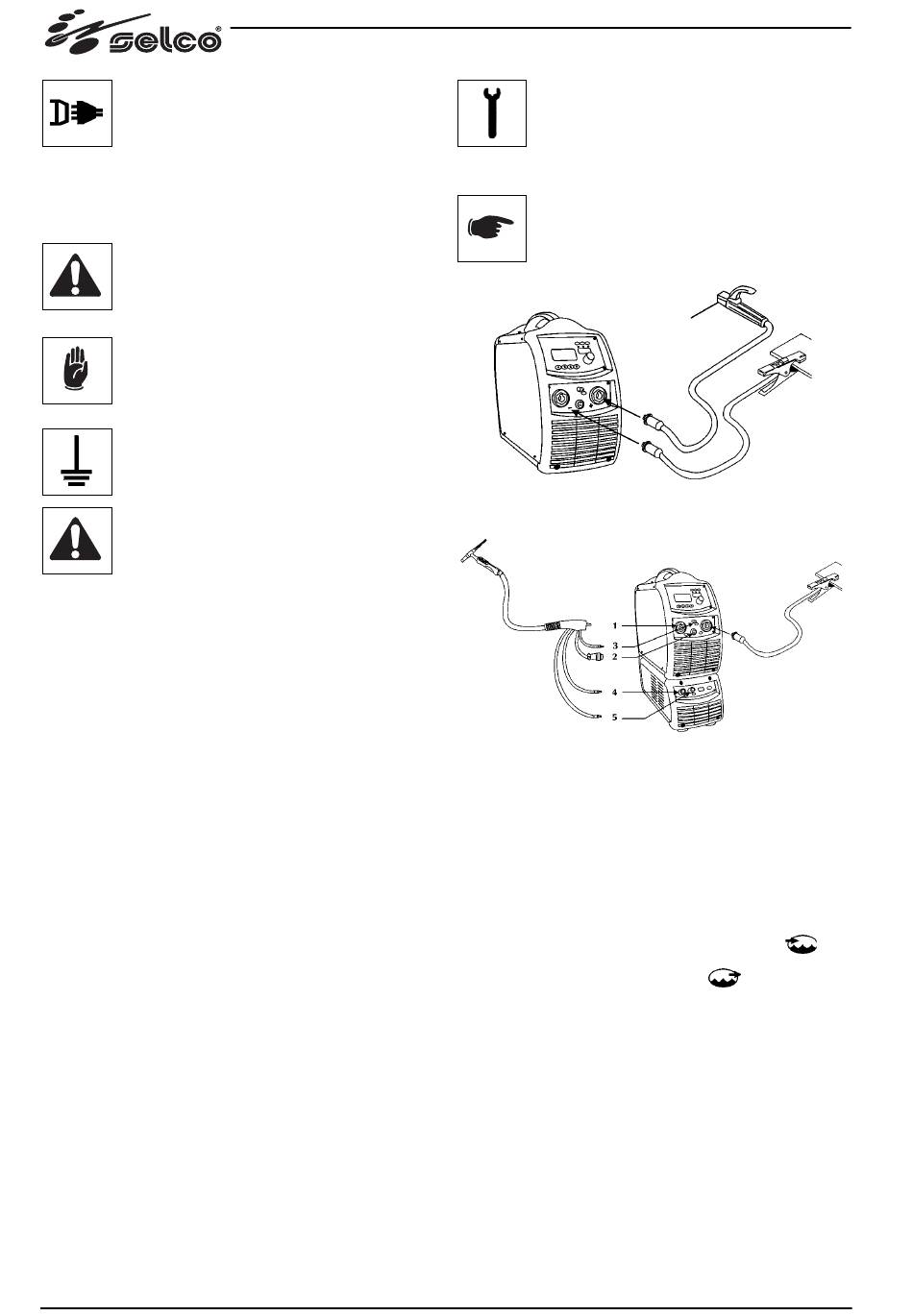

2.4 Käyttöönotto
Kytkennät puikkohitsaukseen (MMA)
Liittäminen kuvan mukaan antaa tulokseksi vastana-
paisuudella tapahtuvan hitsauksen. Jotta voidaan
hitsata negatiivisilla navoilla, on tarpeen tehdä kyt-
kentä käänteisesti.
Kytkennät TIG-hitsaukseen
- Kiinnitä kaasupullon letku takaosan kaasuliitäntään.
- Kytke polttimen työkaapeli sille tarkoitettuun pistokkeeseen (1).
Kytke pistoke ja kierrä myötäpäivään, kunnes osat ovat koko-
naan kiinni.
- Kytke polttimen signaalikaapeli sille tarkoitettuun liittimeen (2).
Kytke liitin ja kierrä rengasmutteria myötäpäivään, kunnes
osat ovat kokonaan kinni.
- Kytke polttimen kaasuletku sille tarkoitettuun yhteeseen/liitti-
meen (3).
- Kiinnitä polttimen jäähdytysaineen takaisinvirtausletku (punai-
nen) liitäntään/kytkentään (5) (punainen - symboli
- Kiinnitä polttimen jäähdytysaineen syöttöletku (sininen) liitän-
tään/kytkentään (4) (sininen - symboli
).
).
