- Kople vannslangen fra sveisebrenneren (5) (rød farge
hurtigkoplings inntak på kjøleenheten.
- Kople vannslangen fra sveisebrenneren (4) (blå farge
hurtigkoplings uttak på kjøleenheten.

3 PRESENTASJON AV ANLEGGET

3.1 Generelt

Genesis 1700 AC/DC - Genesis 2200 AC/DC er konstant strøm
inverter energikilder utviklet for elektrode (MMA), TIG DC (like-
strøm) og TIG AC (vekselstrøm) sveising.
De er fullstendig digitale multiprosessorsystemer (dataprosessing
på DSP og kommunikasjon over CAN-BUS), istand til å møte de
forskjellige krav i sveiseverdenen på best mulig måte.

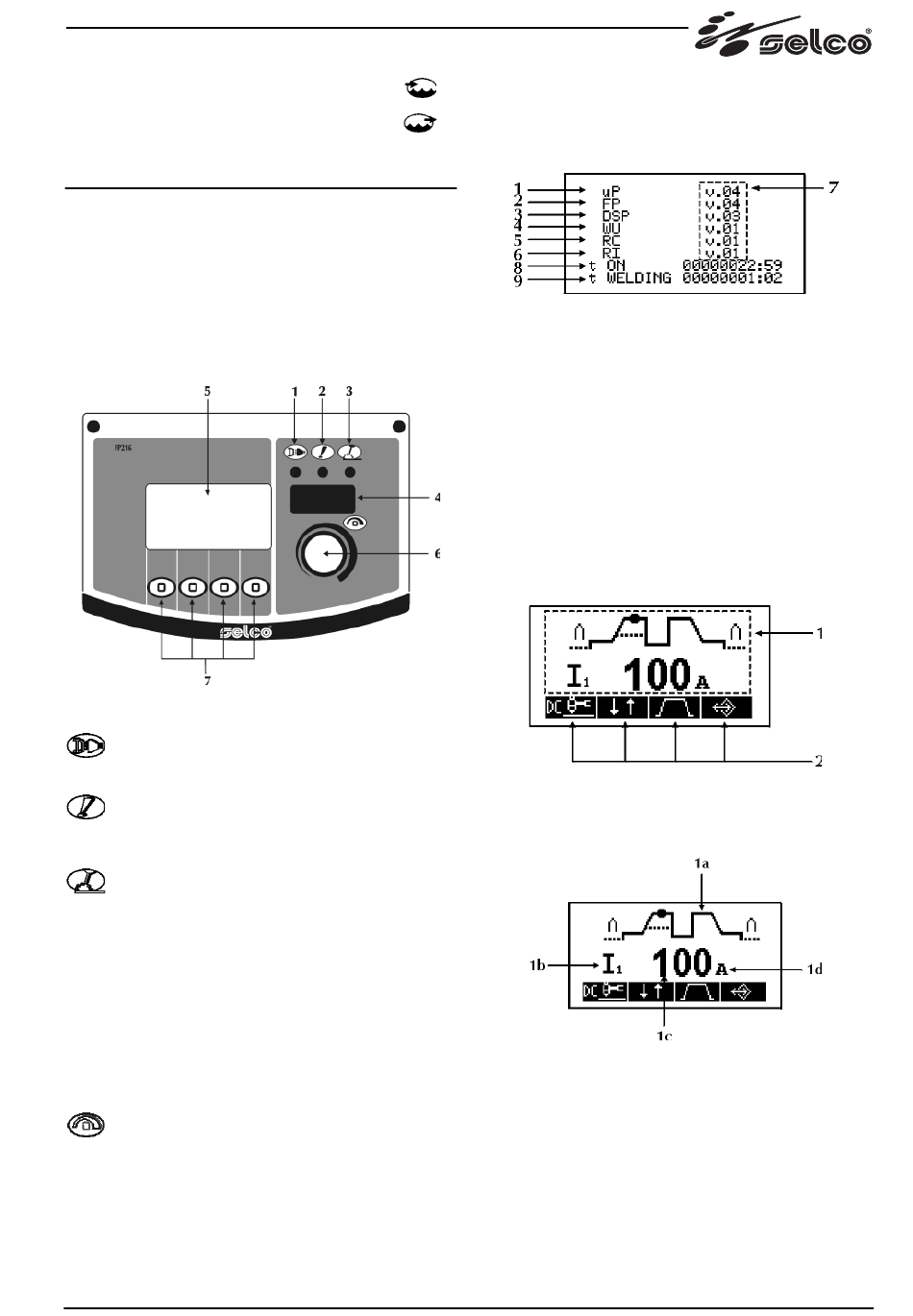

3.2 Frontpanel med kontroller

1 Spenningsforsyning
Viser at utstyret er tilkoplet nettet og er på.
2 Generell alarm
Indikerer mulig påvirkning av en beskyttelsesenhet så
som temperaturbeskyttelse.
3 Spenning på
Indikerer at det er spenning på utstyrets spenningsuttak.
4 7-segment skjerm
Viser de generelle sveisemaskinparametrene under
oppstart, settinger, strøm og spenningsverdier under
sveising, og koding av alarmer.
5 LCD skjerm
Viser de generelle sveisemaskinparametrene under
oppstart, settinger, strøm og spenningsverdier under
sveising, og koding av alarmer.
Tillater alle operasjoner å bli vist øyeblikkelig.
6 Hovedjusteringshendelen
Tillater å tilføre oppsett, valg og setting av sveiseparameter.
7 Prosesser/funksjoner
Tillater valg av funksjoner tilgjengelig på systemet, til
hvilket fjernkontrollen er tilkoplet.

3.3 Startskjerm

) til
Når den slås på, utfører generatoren en rekke kontroller for å
garantere korrekt operasjon av systemet og av alt utstyret som
) til
er tilkoplet den.
1 µP
2 FP
3 DSP
4 WU
5 RC
6 RI
7
8 ON
9 WELDING
På dette trinn utføres også gasstesten for å sjekke riktig tilkopling
til gassforsyningssystemet.

3.4 Hovedskjerm

Tillater kontroll av systemet og av sveiseprosessen ved å vise
hovedsettingene.
1 Sveiseparameter
2 Funksjoner
1 Sveiseparameter
1a Sveiseparameter
Velg det ønskede parameter ved å trykke på encoderknap-
pen.
Juster verdien av det valgte parameter ved å dreie encode-
ren.
1b Parameter ikon
1c Parameter verdi
1d Måleenhet for parameteret
Parametre på hovedskjermen kan personaliseres (konsulter seksjo-
nen "Grensesnitt personalisering").
Mikroprosessor
Kontrollpanel
DSP
Kjøleenhet
Fjernkontroll
Robot grensesnitt
Programvareversjoner
System operasjonstid
System sveisetid
