2.1 Modalità di sollevamento, traspor-
to e scarico
- L'impianto è provvisto di un manico che ne permette la movi-
mentazione a mano.
Non sottovalutare il peso dell'impianto, vedi
caratteristiche tecniche.
Non far transitare o sostare il carico sospeso
sopra a persone o cose.
Non lasciare cadere o appoggiare con forza l'im-
pianto o la singola unità.

2.2 Posizionamento dell'impianto

Osservare le seguenti norme:
- Facile accesso ai comandi ed ai collegamenti.
- Non posizionare l'attrezzatura in ambienti angusti.
- Non posizionare mai l'impianto su di un piano con inclinazio-
ne maggiore di 10° dal piano orizzontale.
- Collocare l'impianto in un luogo asciutto, pulito e con venti-
lazione appropriata.
- Proteggere l'impianto contro la pioggia battente e contro il
sole.

2.3 Allacciamento

Il generatore è provvisto di un cavo di alimentazione per l'allac-
ciamento alla rete.
L'impianto può essere alimentato con:
- 115V monofase
- 230V monofase
ATTENZIONE: per evitare danni alle persone o all'im-
pianto, occorre controllare la tensione di rete selezio-
nata e i fusibili PRIMA di collegare la macchina alla
rete. Inoltre occorre assicurarsi che il cavo venga col-
legato a una presa fornita di contatto di terra.
Il funzionamento dell'apparecchiatura è garantito per
tensioni che si discostano fino al ±15% dal valore
nominale.
Per la protezione degli utenti, l'impianto deve esse-
re correttamente collegato a terra. Il cavo di alimen-
tazione è provvisto di un conduttore (giallo - verde)
per la messa a terra, che deve essere collegato ad
una spina dotata di contatto a terra.
L'impianto elettrico deve essere realizzato da
personale tecnico in possesso di requisiti tecni-
co-professionali specifici e in conformità alle
leggi dello stato in cui si effettua l'installazione.
Il cavo rete del generatore è fornito di un filo giallo/verde,
che deve essere collegato SEMPRE al conduttore di prote-
zione a terra. Questo filo giallo/verde non deve MAI essere
usato insieme ad altro filo per prelievi di tensione.
8
Controllare l'esistenza della "messa a terra" nell'impianto
utilizzato ed il buono stato della presa di corrente.
Montare solo spine omologate secondo le normative di
sicurezza.

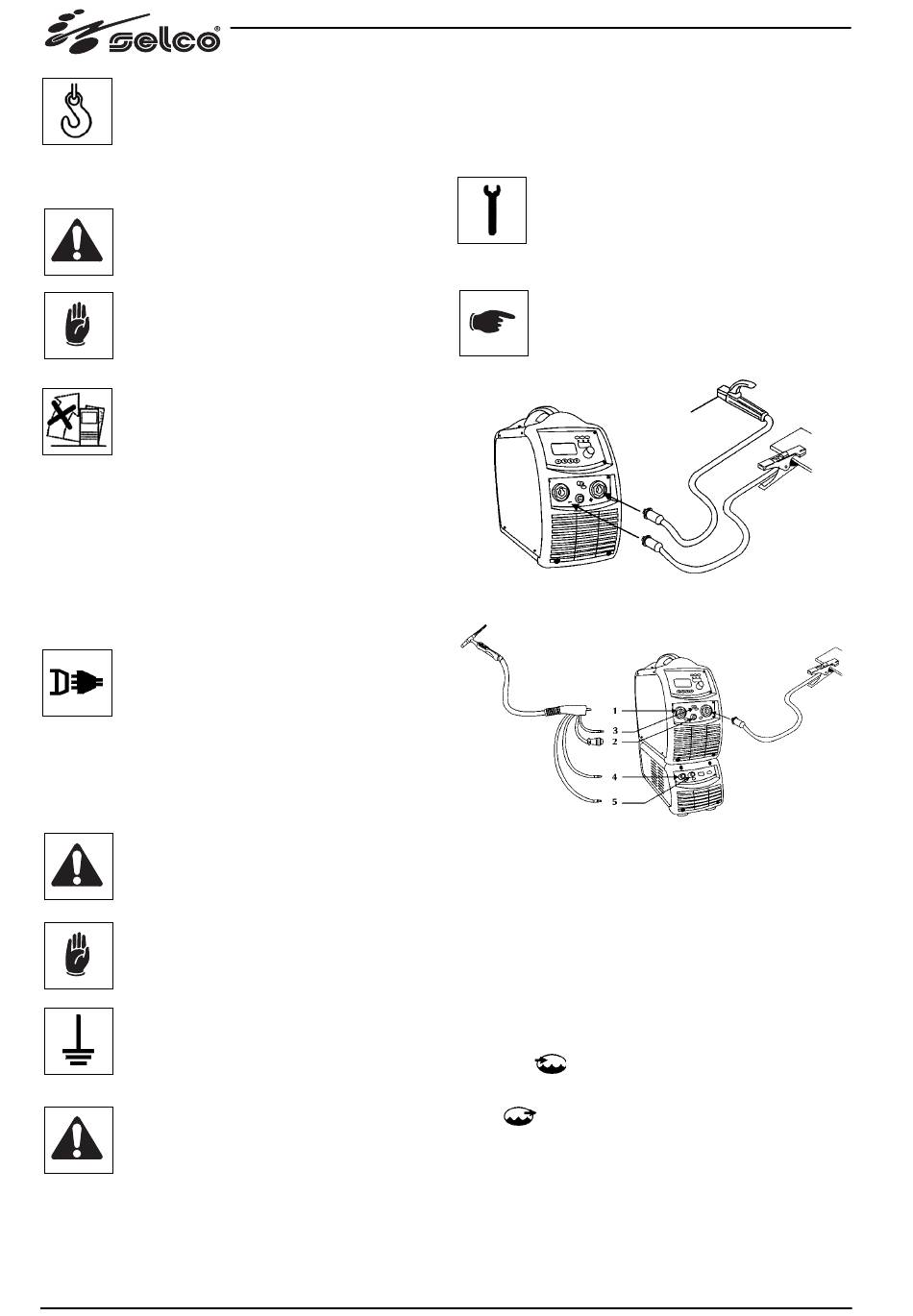

2.4 Messa in servizio

Collegamento per saldatura MMA
Il collegamento in figura dà come risultato una
saldatura con polarità inversa. Per ottenere una
saldatura con polarità diretta, invertire il collega-
mento.
Collegamento per saldatura TIG
- Collegare il tubo gas proveniente dalla bombola al raccordo
gas posteriore.
- Collegare il cavo di potenza della torcia all'apposita presa (1).
Inserire la spina e ruotare in senso orario fino al completo
fissaggio delle parti.
- Collegare il cavo di segnale della torcia all'apposito connetto-
re (2).
Inserire il connettore e ruotare la ghiera in senso orario fino al
completo fissaggio delle parti.
- Collegare il tubo gas della torcia all'apposito raccordo/innesto (3).
- Collegare il tubo di ritorno liquido refrigerante della torcia
(colore rosso) all'apposito raccordo/innesto (5) (colore rosso
- simbolo ).
- Collegare il tubo di mandata liquido refrigerante della torcia
(colore blu) all'apposito raccordo/innesto (4) (colore blu - sim-
bolo ).
